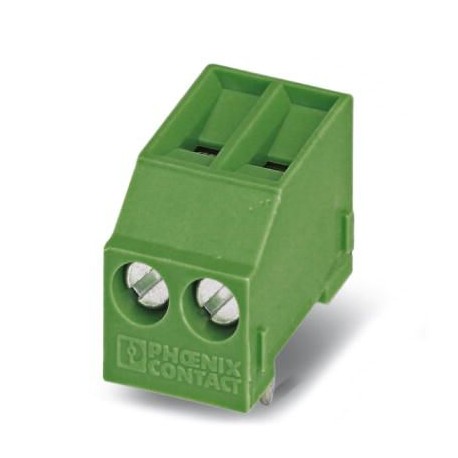

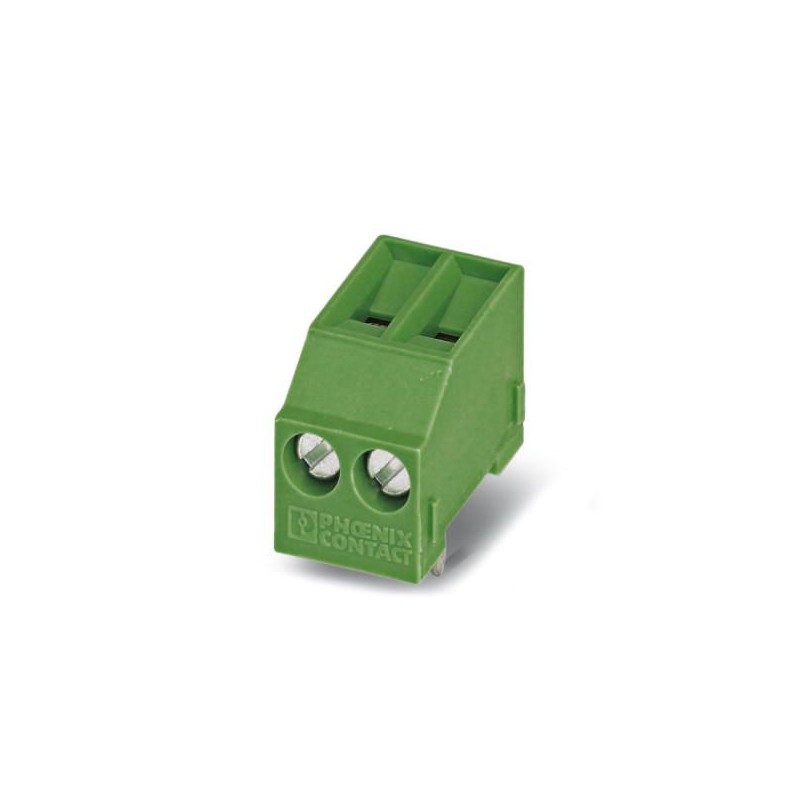

MKDSFW 3/ 9 BK BD:1-SERD 1733806 PHOENIX CONTACT PCB terminal block
MKDSFW 3/ 9 BK BD:1-SERD
1733806
PHOENIX_CONTACT
50
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 9, numero di file: 1, numero di poli per fila: 9, famiglia di articoli: MKDSFW 3, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 90 °, colore: nero, disposizione dei pin: disposizione dei pin lineari, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento trenta tré mila otto cento sei |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356165587 |
| Peso per Pezzo (escluso imballaggio) | 18.050 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Proprietà dell'elemento
| Articolo breve descrizione | PCB terminal block |
|---|---|
| Gamma di articoli | MKDSFW 3 |
| Passo | 5 mm |
| Numero di posizioni | Nove |
| Metodo di connessione | Collegamento a vite con tensione manica |
| Di auto della testa della vite | Intaglio (L) |
| La filettatura della vite | M3 |
| Tipo di montaggio | Saldatura ad onda |
| Disposizione dei Pin | Lineare pinning |
| Numero di livelli | Uno |
Parametri elettrici
| Corrente nominale | Venti quattro |
|---|---|
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione d'impulso (III/2) | 4 kV |
Capacità di collegamento
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore AWG / kcmil | 24 ... 12 |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,25 mm2 ... 1 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,25 mm2 ... 1 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta | 0,2 mm2 ... 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale e flessibile | 0,2 mm2 ... 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica | 0,25 mm2 ... 0,75 mm2 |
| 2 conduttori con la stessa sezione trasversale, intrecciato, con due puntali con un manicotto di plastica | 0,5 mm2 ... 1,5 mm2 |
| Lunghezza di spelatura | 8 mm |
| Coppia | 0,5 Nm ... 0,6 Nm |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| La superficie di metallo punto terminale (strato superiore) | Stagno (5 - 7 µm Sn) |
| La superficie di metallo di saldatura area (strato superiore) | Stagno (5 - 7 µm Sn) |
| La superficie di metallo di saldatura area (livello medio) | Nichel (2 - 3 µm Ni) |
I dati dei materiali - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V2 |
Dimensioni del prodotto
| Disegno dimensionale | |
|---|---|
| Lunghezza [ l ] | 20,5 mm |
| Larghezza [ w ] | 45 mm |
| Altezza [ h ] | 16.7 mm |
| Passo | 5 mm |
| Altezza (senza spina a saldare) | 12 mm |
| Spina a saldare [P] | 5 mm |
| Pin dimensioni | 0,9 x 0,9 mm |
| La dimensione di una | 40 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Cinquanta |
| Denominazione unità di imballaggio | Pz. |
Informazioni generali sul prodotto
| Tipo di nota | Nota sull'applicazione |
|---|---|
| Nota | Per la sicurezza di conduttore di collegamento, sempre aderire ad una determinata coppia di serraggio. In particolare, nel caso dei blocchetti terminali del PWB con due o tre posizioni, l'individuo lega per saldatura di pin per ogni punto di contatto non è sufficiente per compensare questo. Che è il motivo per cui le morsettiere devono essere supportati durante il collegamento del conduttore (tiene con una mano, il supporto sulla scatola). |
Prove elettriche
| Corrente nominale | Venti quattro |
|---|---|
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione d'impulso (III/2) | 4 kV |
Aria distanze in aria e superficiali rispetto delle distanze
| Gruppo materiali isolanti | Io |
|---|---|
| Tensione | 250 V |
| Tensione nominale di isolamento (III/3) | 250 V |
| Tensione nominale di isolamento (III/2) | 400 V |
| Tensione nominale di isolamento (II/2) | 630 V |
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento noveeCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16.7 mm |
| numero di collegamenti elettrici (EF008252) | 9 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
