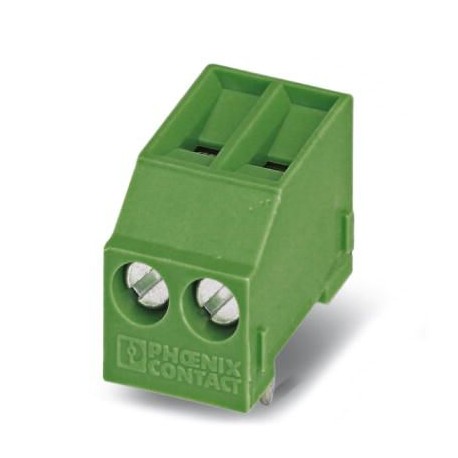

MKDSFW 3/ 9 BK BD:1-SERD 1733806 PHOENIX CONTACT Do PWB bloco terminal
MKDSFW 3/ 9 BK BD:1-SERD
1733806
PHOENIX_CONTACT
50
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 24 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm², número de potenciais: 9, número de linhas: 1, número de polos por linha: 9, família de artigos: MKDSFW 3, passo: 5 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 90 °, cor: preto, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e trinta e três mil, oitocentos e seis |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões cento e sessenta e cinco mil quinhentos oitenta e sete |
| Peso por Peça (excluindo embalagem) | 18.050 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Propriedades do Item
| Breve descrição do artigo | Do PWB bloco terminal |
|---|---|
| Gama de artigos | MKDSFW 3 |
| Campo | 5 mm |
| Número de posições | Nove |
| Método de ligação | Parafuso de conexão com tensão de manga |
| Forma de unidade parafuso de cabeça | Fenda (L) |
| Rosca de parafuso | M3 |
| Tipo de montagem | Onda de solda |
| Layout de pino | Linear fixação |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 24 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Capacidade de conexão
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal AWG / kcmil | 24 12 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,25 mm2 ... 1 mm2 |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,25 mm2 ... 1 mm2 |
| 2 condutores com a mesma seção transversal, sólido | 0,2 mm2 ... 1,5 mm2 |
| 2 condutores com a mesma seção transversal, flexível | 0,2 mm2 ... 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico | 0,25 mm2 ... 0,75 mm2 |
| 2 condutores com a mesma seção transversal, trançado, com duas anilhas com luva plástica | 0,5 mm2 ... 1,5 mm2 |
| Comprimento de decapagem | 8 mm |
| Torque | 0,5 Nm ... 0,6 Nm |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| Superfície de Metal ponto terminal (camada superior) | Estanho (5 - 7 µm Sn) |
| A superfície do Metal de solda área (camada superior) | Estanho (5 - 7 µm Sn) |
| A superfície do Metal de solda área (camada média) | Níquel (2 - 3 µm de Níquel) |
Material de dados - habitação
| Material isolante | PA |
|---|---|
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V2 |
Dimensões do produto
| Desenho Dimensional | |
|---|---|
| Comprimento [ l ] | 20.5 mm |
| Largura [ w ] | 45 mm |
| Altura [ h ] | 16.7 mm |
| Campo | 5 mm |
| Altura (sem solda pinos) | 12 mm |
| Solda do pino [P] | 5 mm |
| Pin dimensões | 0,9 x 0,9 mm |
| Dimensão um | 40 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Cinqüenta |
| Denominação de embalagem unidades | Os Pcs. |
Informações gerais sobre o produto
| Tipo de observação | Observação sobre a aplicação |
|---|---|
| Nota | De segurança para a conexão do condutor, sempre aderir a um determinado torque de aperto. Particularmente no caso do PCB blocos de terminais com dois ou três posições, o indivíduo solda do pino para cada ponto de contato não pode compensar essa. É por isso que os blocos de terminais deve ser suportado durante a conexão do condutor (realizada com uma mão, apoio na habitação). |
Testes elétricos
| Corrente nominal | 24 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Ar e folgas de distâncias
| Material isolante grupo | Eu |
|---|---|
| Tensão | 250 V |
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de isolamento nominal (II/2) | 630 V |
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Altura (EF000040) | 16.7 mm |
| Número de conexões elétricas (EF008252) | 9 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 24 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.2 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V2 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
