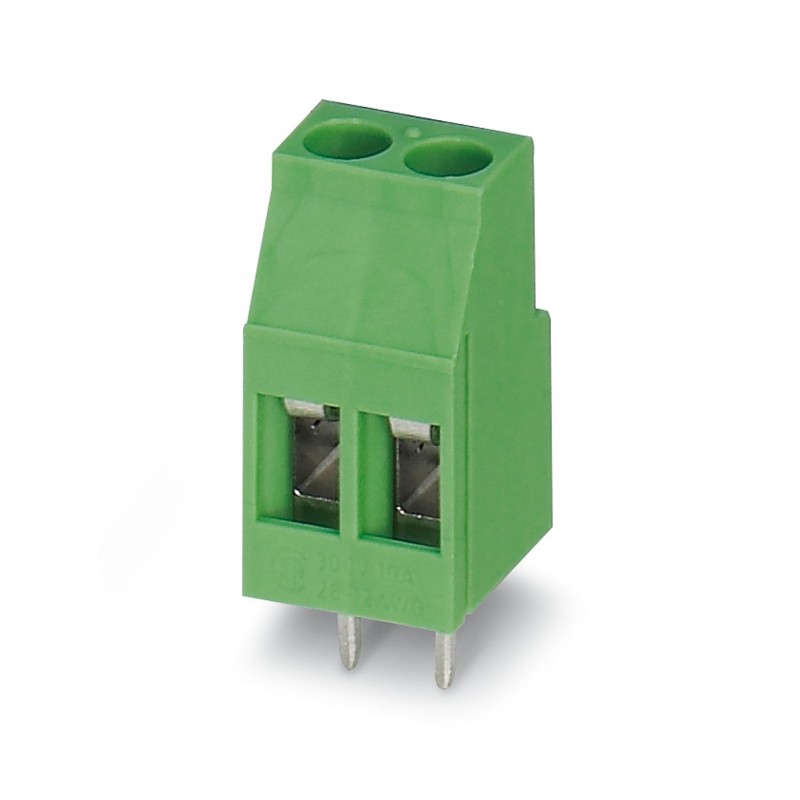

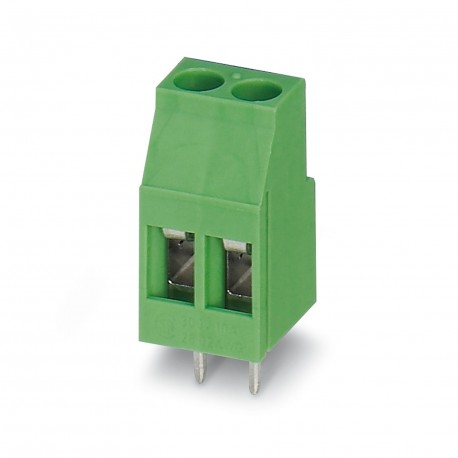

MKDS 3/19 CRWH BDMC: 5603946 PHOENIX CONTACT PCB терминальный блок
MKDS 3/19 CRWH BDMC:
5603946
PHOENIX_CONTACT
50
Продукт по требованию, без возврата.
PCB терминальный блок
Клеммная колодка для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 19, количество рядов: 1, количество полюсов в ряду: 19, артикул семейства: MKDS 3, шаг: 5 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Пайка волной пайки, Направление подключения проводника/печатной платы: 0 °, Цвет: кремово-белый, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 5 мм, Количество контактов пайки на потенциал: 1, Тип упаковки: Коробчатый
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Пять миллионов шестьсот три тысячи девятьсот сорок шесть |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| ГНТП | 4046356417358 |
| Вес / шт. (без упаковки) | 22.220 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | De (Германия) |
Свойства элемента
| Краткое описание статьи | PCB терминальный блок |
|---|---|
| Ассортимент изделий | MKDS 3 |
| Поле | 5 мм |
| Количество позиций | Девятнадцать |
| Способ подключения | Винтовое соединение с рукавом напряжения |
| Винтовая резьба | М3 |
| Тип установки | Паять волны |
| Конфиг | Линейный прикалывает |
| Количество уровней | Один |
Электрические параметры
| Номинальный ток | 24 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 400 в |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
Мощность подключения
| Сечение проводников сплошной | 0,2 мм2 ... 4 мм2 |
|---|---|
| Проводник поперечное сечение, гибкий | 0,2 мм2 ... 2,5 мм2 |
| Сечение проводника AWG кабель / круговых Милов | 24 ... 12 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки | 0,25 мм2 ... 2,5 мм2 |
| Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой | 0,25 мм2 ... 2,5 мм2 |
| 2 жилы одинакового сечения, сплошной | 0,2 мм2 ... 1,5 мм2 |
| 2 жилы одинакового сечения, гибкий | 0,2 мм2 ... 1,5 мм2 |
| 2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулки | Мм2 0.25 ... 0.75 мм2 |
| 2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой | 0,5 мм2 ... 1,5 мм2 |
| Длина зачистки | 8 мм |
| Крутящий момент | 0,5 Нм 0,6 Нм ... |
Материал данных - контакт
| Примечание | Директива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201 |
|---|---|
| Материал контакта | КР сплава |
| Характеристики поверхности | Луженая |
| Металлические точки поверхности терминала (верхний слой) | Олово (4 - 8 мкм ЗП) |
| Поверхность металла паяя области (верхний слой) | Олово (4 - 8 мкм ЗП) |
Материал - корпус
| Изоляционный материал | ПА |
|---|---|
| Группа изоляционного материала | Я |
| ЦТИ по МЭК 60112 | Шестьсот |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12 | Восемьсот пятьдесят |
| Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13 | Семьсот семьдесят пять |
| Температура для испытания давления шарика согласно EN 60695-10-2 | 125 °С |
Размеры товара
| Габаритный чертеж | |
|---|---|
| Заголовок | Схематичное изображение – дополнительные сведения см. В ассортименте рисунок в центре загрузки |
| Длина [ л ] | 11.2 мм |
| Ширина [ Вт ] | 95 мм |
| Высота [ ч ] | 23 мм |
| Поле | 5 мм |
| Высота (без Штыря припоя) | 18 мм |
| PIN припоя [П] | 5 мм |
| Расстояние между штырьками | 5 мм |
| Контактный размеры | 0,9 х 0,9 мм |
| Измерение | 90 мм |
Общая информация о продукции
| Типа Примечание | Обратите внимание на применение |
|---|---|
| Примечание | Для безопасного подключения проводников, всегда придерживаются определенного момента затяжки. В частности, в случае клеммы для печатных плат с двух или трех позиций, индивидуальный PIN припоя на каждой контактной точки не может компенсировать это. Именно поэтому терминальные должно поддерживаться во время соединения проводов (проходит с одной стороны, опору на жилье). |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
| Температура окружающей среды (эксплуатация) | От -40 °C |
Испытания на отрыв
| Испытания на отрыв | МЭК 60998-2-1:2002-12 |
|---|---|
| Тест пройден | |
| Сечение проводника / проводника тип / растягивающей силы | 0,2 мм2 / твердых / > 10 Н |
| 0,2 мм2 / гибкого / > 10 Н | |
| 4 мм2 / твердых / > 60 Н | |
| 2,5 мм2 гибкий / > 50 Н |
Электрические испытания
| Номинальный ток | 24 а |
|---|---|
| Номинальное напряжение изоляции (в III/2) | 400 в |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
Воздушные зазоры и пути утечки
| Группа изоляционного материала | Я |
|---|---|
| Напряжение | 250 в |
| Номинальное напряжение изоляции (в III/3) | 250 в |
| Номинальное напряжение изоляции (в III/2) | 400 в |
| Номинальное напряжение изоляции, в (II/2) | 630 в |
| Номинальное импульсное напряжение (III в/3) | 4 кв |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
| Номинальное импульсное напряжение (II/2 с) | 4 кв |
Тест вибрации
| Стойкость к старению, к влажности, к попаданию твердых предметов и вредного воздействия воды | Тест пройден МЭК 60998-1:2002-12 168 ч/100°с 48 ч/30 °с/92 % |
|---|---|
| Результат теста | Тест пройден |
| Спецификация теста | МЭК 60998-1:2002-12 |
| Сухое тепло | 168 ч/100°с |
| Влажным теплом | 48 ч/30 °с/92 % |
Стойкость к старению, влажности, проникновению твердых тел
| Результат теста | Тест пройден |
|---|---|
| Спецификация теста | МЭК 60998-1:2002-12 |
| Сухое тепло | 168 ч/100°с |
| Влажным теплом | 48 ч/30 °с/92 % |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одинСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 23 mm |
| Number of electrical connections (EF008252) | 19 |
| Number of levels (EF002659) | 1 |
| Modular spacing connections (EF006827) | 5 mm |
| Rated current In (EF008250) | 24 A |
| Rated voltage (EF000228) | 400 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Screw connection |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.2 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.3 mm |
| Length pin (EF006825) | 5 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
