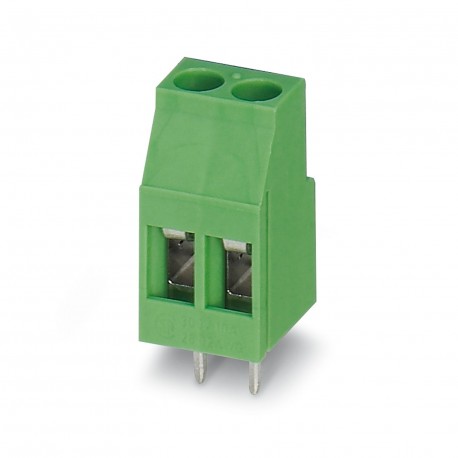

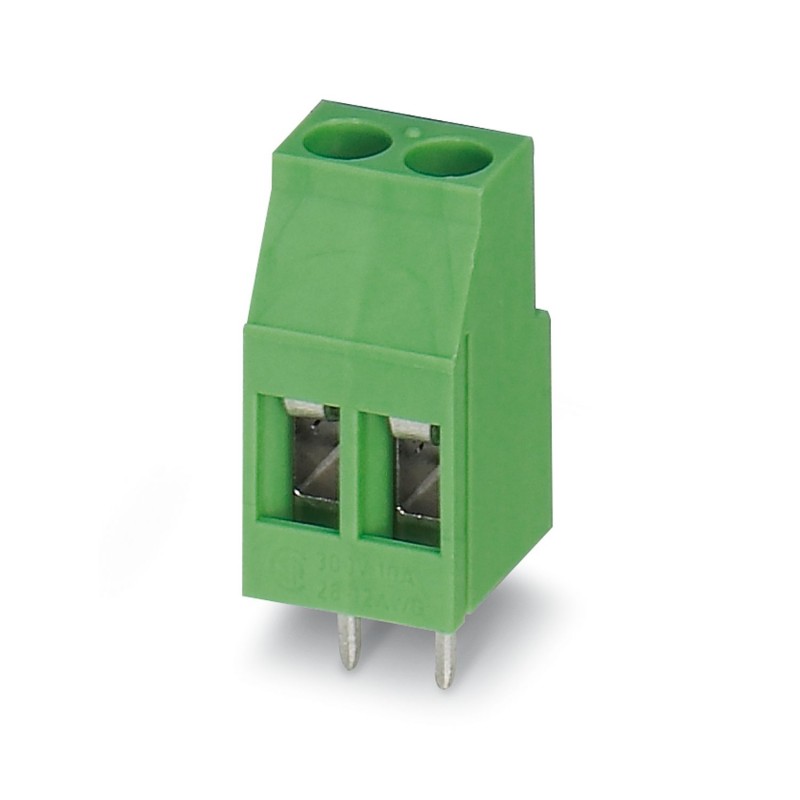

PHOENIX_CONTACT MKDS 3/19 CRWH BDMC: 5603946 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MKDS 3/19 CRWH BDMC: 5603946 PHOENIX CONTACT PCB terminal block

Riferimento: MKDS 3/19 CRWH BDMC:

Codice: 5603946

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 19, numero di file: 1, numero di poli per fila: 19, famiglia di articoli: MKDS 3, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: bianco crema, disposizione dei pin: disposizione dei pin lineari, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: in scatola
Morsetto per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm2, numero di potenziali: 19, numero di file: 1, numero di poli per fila: 19, famiglia articoli: MKDS 3, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 0 °, colore: bianco crema, disposizione dei pin: disposizione dei pin lineari, lunghezza dei pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: in scatola

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 670,37 €

Prezzo unitario: 13,4074 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

OrderkeyCinque millioni sei cento tré mila nove cento quaranta sei
Unità d'imballaggio50 pc
Quantità di ordine minimo50 pc
GTIN4046356417358
Peso per Pezzo (escluso imballaggio)22.220 g
Personalizzato numero di tariffaOttanta cinque millioni tre cento sessanta nove mila dieci
Paese di origineDE (Germania)

Proprietà dell'elemento

Articolo breve descrizionePCB terminal block
Gamma di articoliMKDS 3
Passo5 mm
Numero di posizioniDiciannove
Metodo di connessioneCollegamento a vite con tensione manica
La filettatura della viteM3
Tipo di montaggioSaldatura ad onda
Disposizione dei PinLineare pinning
Numero di livelliUno

Parametri elettrici

Corrente nominaleVenti quattro
Tensione nominale di isolamento (III/2)400 V
Tensione d'impulso (III/2)4 kV

Capacità di collegamento

Sezione conduttore solido0,2 mm2 ... 4 mm2
Sezione conduttore flessibile0,2 mm2 ... 2.5 mm2
Sezione conduttore AWG / kcmil24 ... 12
Sezione conduttore flessibile con puntale senza manicotto di plastica0,25 mm2 ... 2.5 mm2
Sezione conduttore flessibile con puntale, con manicotto in plastica0,25 mm2 ... 2.5 mm2
2 conduttori con la stessa sezione trasversale, tinta0,2 mm2 ... 1,5 mm2
2 conduttori con la stessa sezione trasversale e flessibile0,2 mm2 ... 1,5 mm2
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica0,25 mm2 ... 0,75 mm2
2 conduttori con la stessa sezione trasversale, intrecciato, con due puntali con un manicotto di plastica0,5 mm2 ... 1,5 mm2
Lunghezza di spelatura8 mm
Coppia0,5 Nm ... 0,6 Nm

Materiale dati di contatto

NotaWEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale a contatto con ilLega Cu
Le caratteristiche della superficieTin-plated
La superficie di metallo punto terminale (strato superiore)Stagno (4 - 8 µm Sn)
La superficie di metallo di saldatura area (strato superiore)Stagno (4 - 8 µm Sn)

I dati dei materiali - custodia

Materiale isolantePA
Gruppo materiali isolantiIo
CTI secondo IEC 60112Sei cento
Classe di infiammabilità secondo UL 94V0
Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12Otto cento cinquanta
Glow wire temperatura di accensione GWIT secondo EN 60695-2-13Sette cento settanta cinque
Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2125 °C

Dimensioni del prodotto

Disegno dimensionale
DidascaliaRappresentazione schematica – per ulteriori informazioni, vedere la gamma di prodotti di disegno nel Download Center
Lunghezza [ l ]11.2 mm
Larghezza [ w ]95 mm
Altezza [ h ]23 mm
Passo5 mm
Altezza (senza spina a saldare)18 mm
Spina a saldare [P]5 mm
Spaziatura Pin5 mm
Pin dimensioni0,9 x 0,9 mm
La dimensione di una90 mm

Dimensioni per la progettazione PCB

Diametro del foro1.3 mm
Spaziatura Pin5 mm

Imballaggio informazioni

Pezzi per confezioneCinquanta
Denominazione unità di imballaggioPz.

Informazioni generali sul prodotto

Tipo di notaNota sull'applicazione
NotaPer la sicurezza di conduttore di collegamento, sempre aderire ad una determinata coppia di serraggio. In particolare, nel caso dei blocchetti terminali del PWB con due o tre posizioni, l'individuo lega per saldatura di pin per ogni punto di contatto non è sufficiente per compensare questo. Che è il motivo per cui le morsettiere devono essere supportati durante il collegamento del conduttore (tiene con una mano, il supporto sulla scatola).

Condizioni ambientali

Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Temperatura ambiente (assemblea)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C

La cessazione e il metodo di connessione

Il test di connessioneIEC 60998-2-2:2002-12

Prova di Pull-out

Prova di Pull-outIEC 60998-2-1:2002-12
Test superato
Sezione conduttore / conduttore / tipo di forza di trazione0,2 mm2 / solido / > 10 N
0,2 mm2 / flessibile / > 10 N
4 mm2 / solido / > 60 N
2,5 mm2 / flessibile / > 50 N

Prove meccaniche secondo norma

Specifiche di provaIEC 60998-2-1 (in alcune parti)

Prove elettriche

Corrente nominaleVenti quattro
Tensione nominale di isolamento (III/2)400 V
Tensione d'impulso (III/2)4 kV

Aria distanze in aria e superficiali rispetto delle distanze

Gruppo materiali isolantiIo
Tensione250 V
Tensione nominale di isolamento (III/3)250 V
Tensione nominale di isolamento (III/2)400 V
Tensione nominale di isolamento (II/2)630 V
Tensione d'impulso (III/3)4 kV
Tensione d'impulso (III/2)4 kV
Tensione d'impulso (II/2)4 kV

Capacità di trasporto di corrente / curve di declassamento

SpecificaIEC 60998-2-1 (in alcune parti)

Test di vibrazione

Resistenza all'invecchiamento, alle condizioni di umidità, per la penetrazione di corpi solidi e per l'ingresso dannoso dell'acquaSuperamento del Test IEC 60998-1:2002-12 168 h/100°C per 48 h/30 °C/92 %
Risultato del TestTest superato
Specifiche di provaIEC 60998-1:2002-12
Calore secco168 h/100°C
Caldo umido48 h/30 °C/92 %

Resistenza all'invecchiamento, l'umidità e la penetrazione di solidi

Risultato del TestTest superato
Specifiche di provaIEC 60998-1:2002-12
Calore secco168 h/100°C
Caldo umido48 h/30 °C/92 %

Norme e Regolamenti

Connessione in acc. con standardEN-VDE

Ambientale Di Conformità Del Prodotto

REACh SVHCPiombo 7439-92-1
Cina RoHSEcologico Il Periodo Di Utilizzo = 50
Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore”

Classificazioni

ETIM for 5603946 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica23 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica19
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica24 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica5 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
