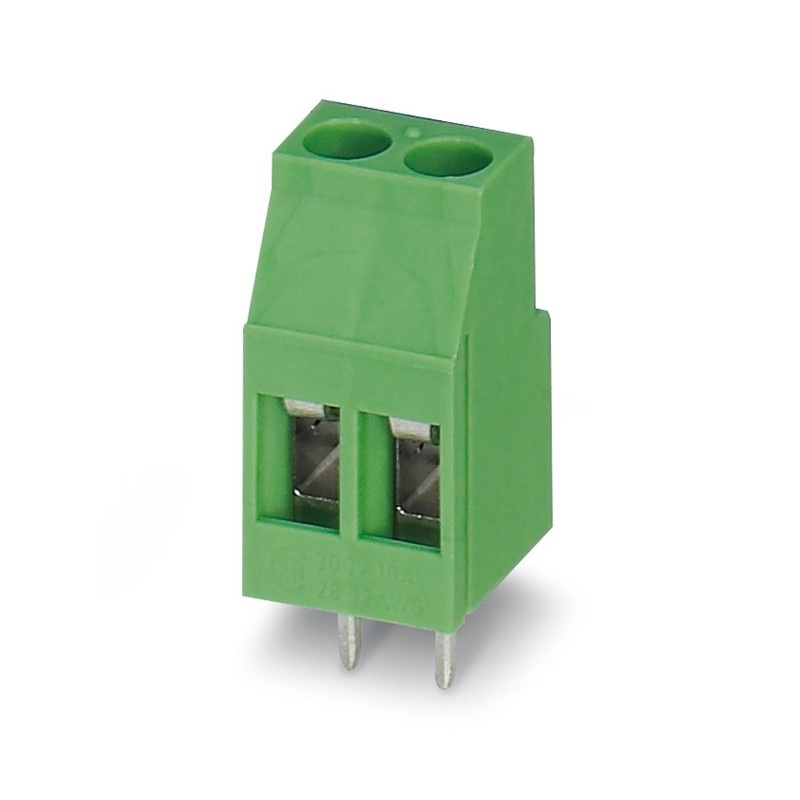

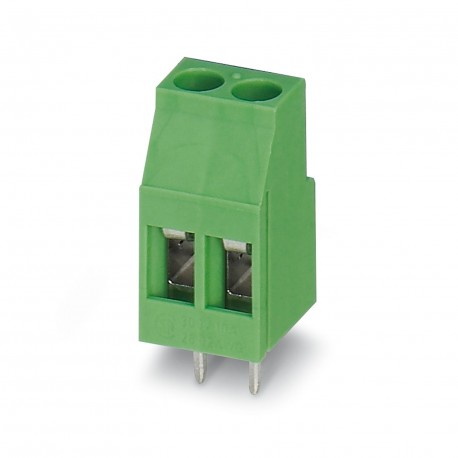

MKDS 3/19 CRWH BDMC: 5603946 PHOENIX CONTACT Bornier PCB
MKDS 3/19 CRWH BDMC:
5603946
PHOENIX_CONTACT
50
Bornier PCB
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Cinq million six cent trois mille neuf cent quarante six |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| GTIN | 4046356417358 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Brève description de l'article | Bornier PCB |
|---|---|
| Une gamme d'articles | MKDS 3 |
| Hauteur | 5 mm |
| Nombre de postes | Dix neuf |
| Méthode de connexion | Connexion à vis avec une tension de manche |
| Filet de vis | M3 |
| Type de montage | Vague de soudure |
| La disposition des broches de | Linéaire épinglage |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | 24 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Nominale tension de choc (III/2) | 4 kV |
Capacité de connexion
| Chef de section transversale solide | 0.2 mm2 ... 4 mm2 |
|---|---|
| Chef de section flexible | De 0,2 mm2 à 2,5 mm2 |
| Chef de section AWG / kcmil | 24 ... 12 |
| Chef de section transversale souple, avec embout sans manchon en plastique | 0,25 mm2 à 2,5 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 0,25 mm2 à 2,5 mm2 |
| 2 conducteurs de même section transversale, solide | De 0,2 mm2 à 1,5 mm2 |
| 2 conducteurs de même section transversale, flexible | De 0,2 mm2 à 1,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon en plastique | 0,25 mm2 ... 0,75 mm2 |
| 2 conducteurs de même section transversale, brin, avec les deux bagues avec manchon en plastique | 0,5 mm2 à 1,5 mm2 |
| Dénudage des conducteurs | 8 mm |
| Couple | 0,5 Nm ... 0,6 Nm |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | Plaqué d'étain |
| Surface métallique de point terminal (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
| Surface du métal à souder surface (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Fiche de données de logements
| Matériau isolant | PA |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dimensions du dessin | |
|---|---|
| Légende | Représentation schématique – pour plus d'informations, voir la gamme de dessin dans le Centre de Téléchargement |
| Longueur [ l ] | 11.2 mm |
| Largeur [ w ] | 95 mm |
| Hauteur [ h ] | 23 mm |
| Hauteur | 5 mm |
| Hauteur (sans soudure de pin) | 18 mm |
| Soudez les broches [P] | 5 mm |
| Espacement des broches | 5 mm |
| Pin dimensions | 0,9 x 0,9 mm |
| Dimension d'un | 90 mm |
Informations générales sur le produit
| Type de remarque | Remarque sur demande |
|---|---|
| Note | Pour la sécurité de la connexion du conducteur, toujours adhérer à un couple de serrage défini. Particulièrement dans le cas des PCB borniers avec deux ou trois positions, la personne de soudure de pin pour chaque point de contact ne peut pas compenser pour cela. C'est pourquoi les borniers doivent être pris en charge lors de la connexion du conducteur (tenue d'une main, appuyer sur le logement). |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Pull-out test
| Pull-out test | IEC 60998-2-1:2002-12 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | De 0,2 mm2 / solide / > 10 N |
| De 0,2 mm2 / flexible / > 10 N | |
| 4 mm2 / solide / > 60 N | |
| 2,5 mm2 / flexible / > 50 N |
Tests électriques
| Courant nominal | 24 Un |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Nominale tension de choc (III/2) | 4 kV |
Air dégagements d'air et de fuite
| Matériau isolant groupe | J' |
|---|---|
| Tension | 250 V |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension d'isolement assignée (II/2) | 630 V |
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
Test de Vibration
| Résistance au vieillissement, à des conditions d'humidité, à la pénétration d'objets solides et à des infiltrations d'eau | Test passé la norme CEI 60998-1:2002-12 168 h/100°C 48 h à 30 °C/92 % |
|---|---|
| Résultat du Test | Test réussi |
| Les spécifications de Test | IEC 60998-1:2002-12 |
| La chaleur sèche | 168 h/100°C |
| La chaleur humide | 48 h à 30 °C/92 % |
Résistance au vieillissement, l'humidité et la pénétration de solides
| Résultat du Test | Test réussi |
|---|---|
| Les spécifications de Test | IEC 60998-1:2002-12 |
| La chaleur sèche | 168 h/100°C |
| La chaleur humide | 48 h à 30 °C/92 % |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents onzeeCl@ss 4.1Vingt sept million cents quarante et une mille cents neufeCl@ss 5.0Vingt sept million cents quarante et une mille cents quatre vingt dixeCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
UNSPSC 6.01Trente million deux cent onze mille huit cent unUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent trente deux
