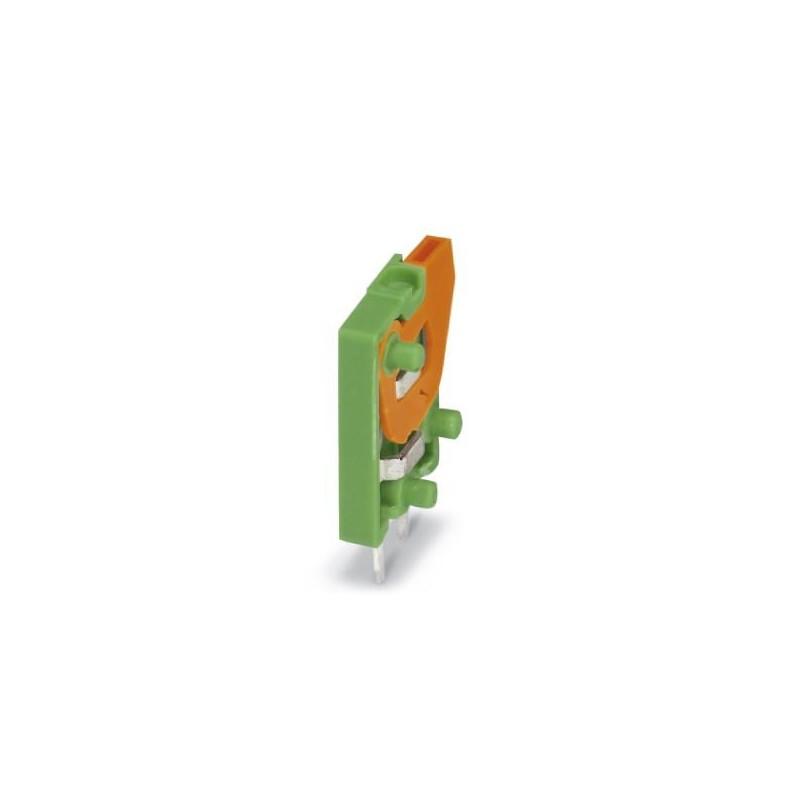

FFKDSA1/V-2,54- 3 RD 1753682 PHOENIX CONTACT Клеммы для печатной платы
FFKDSA1/V-2,54-3 RD
1753682
PHOENIX_CONTACT
50
Клеммы для печатной платы
Клеммная колодка для печатной платы, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, номинальное сечение: 0,5 мм², количество потенциалов: 3, количество рядов: 1, количество полюсов в ряду: 3, семейство изделий: FFKDS(A) 0,5/.. -V, шаг: 2,54 мм, тип подключения: Пружинное соединение push-in, монтаж: Пайка волной пайки, направление подключения драйвера/печатной платы: 90 °, цвет: красный, расположение контактов: Линейное расположение контактов, длина контактов [P]: 3,4 мм, количество контактов пайки на потенциал: 2, тип упаковки: коробочная
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Размеры
| Длина [ l ] | 12,6 мм |
|---|---|
| Размер шага | 2,54 мм |
| Размер a | 5,08 мм |
| Ширина [ w ] | 10,12 мм |
| Высота | 13,6 мм |
| Высота [ h ] | 17 мм |
| Длина выводов [P] | 3,4 мм |
| Диаметр отверстий | 1,1 мм |
Общие сведения
| Серия изделий | FFKDS(A) 0,5/..-V |
|---|---|
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное напряжение (III/3) | 63 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 6 A |
| Номинальное сечение | 0,5 мм² |
| Поверхность вывода под пайку | |
| Длина снятия изоляции | 11 мм |
| Полюсов | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 17 mm |
| Number of electrical connections (EF008252) | 3 |
| Number of levels (EF002659) | 1 |
| Modular spacing connections (EF006827) | 2.54 mm |
| Rated current In (EF008250) | 6 A |
| Rated voltage (EF000228) | 160 V |
| Rated surge voltage (EF002993) | 2.5 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Spring clamp connection |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.5 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.1 mm |
| Length pin (EF006825) | 3.4 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Red |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
