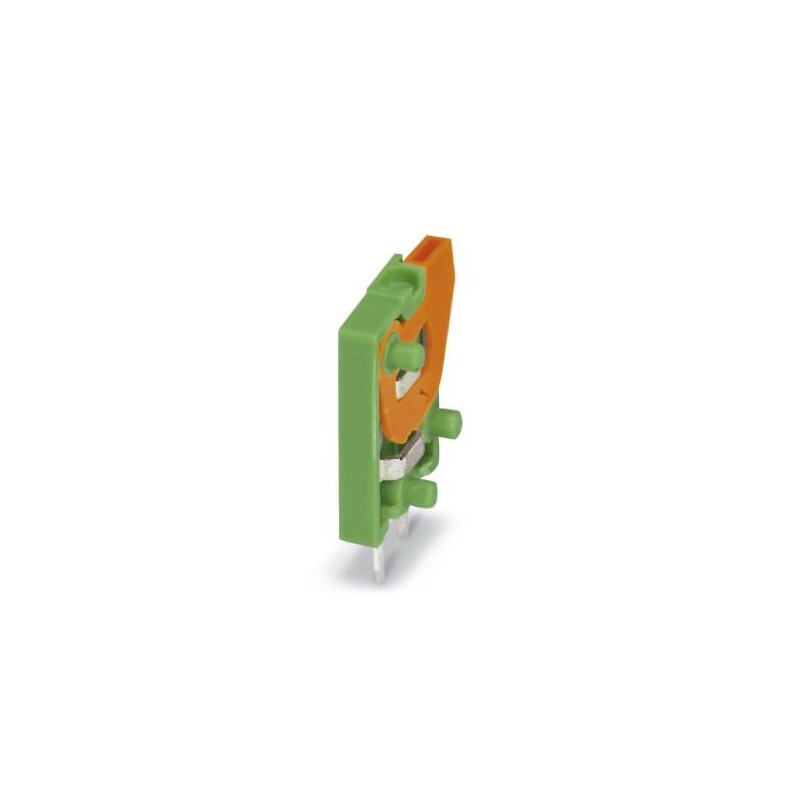

FFKDSA1/V-2,54- 3 RD 1753682 PHOENIX CONTACT Borne de placa de circuito impresso
FFKDSA1/V-2,54-3 RD
1753682
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 6 A, tensão nominal (III/2): 160 V, seção nominal: 0,5 mm², número de potenciais: 3, número de linhas: 1, número de polos por linha: 3, família de artigos: FFKDS(A) 0,5/.. -V, passo: 2,54 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, direção de conexão do driver/placa de circuito impresso: 90 °, cor: vermelho, Arranjo de pinos: Arranjo de pinos lineares, Comprimento do pino [P]: 3,4 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1753682 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| GTIN | 4046356324960 |
| Peso por unidade (exclusive embalagem) | 1,548 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 12,6 mm |
|---|---|
| Medida do passo | 2,54 mm |
| Medida a | 5,08 mm |
| Largura [ w ] | 10,12 mm |
| Altura | 13,6 mm |
| Altura [ h ] | 17 mm |
| Comprimento de pino [P] | 3,4 mm |
| Diâmetro do furo de sondagem | 1,1 mm |
Geral
| Família de produtos | FFKDS(A) 0,5/..-V |
|---|---|
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 63 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 320 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 6 A |
| Bitola nominal | 0,5 mm² |
| Superfície Pino de solda | |
| Comprimento de isolamento | 11 mm |
| Número de pólos | 3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 17 mm |
| Número de conexões elétricas (EF008252) | 3 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 2.54 mm |
| Corrente nominal especificada In (EF008250) | 6 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Vermelho |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
