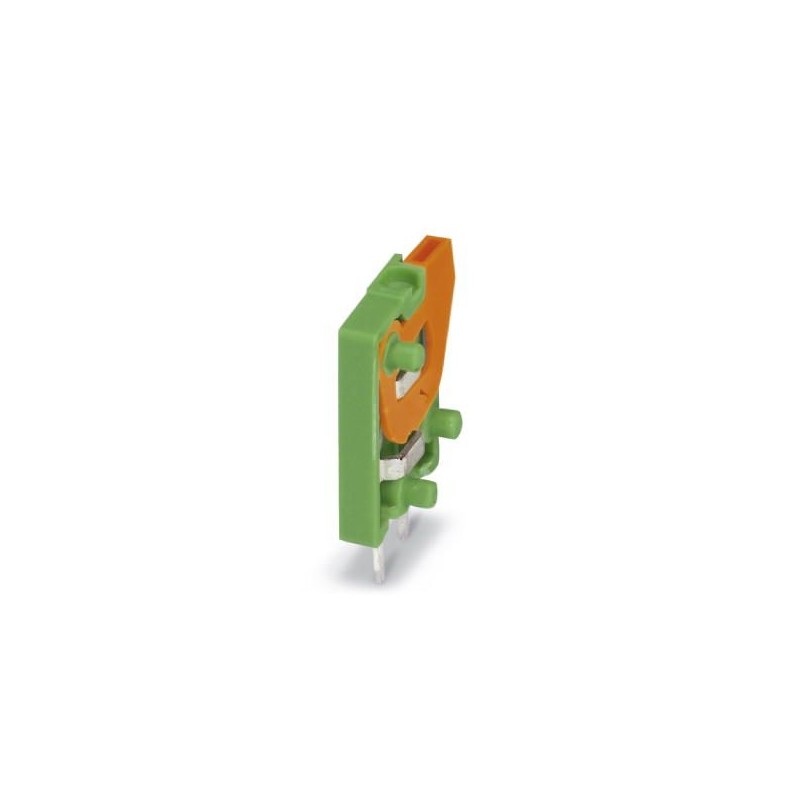

FFKDSA1/V-2,54- 3 RD 1753682 PHOENIX CONTACT Leiterplattenklemme
FFKDSA1/V-2,54-3 RD
1753682
PHOENIX_CONTACT
50
Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 3, Artikelfamilie: FFKDS(A) 0,5/.. -V, Rastermaß: 2,54 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Treiber-/Leiterplattenanschlussrichtung: 90°, Farbe: rot, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: boxed
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1753682 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| GTIN | 4046356324960 |
| Gewicht pro Stück (exklusive Verpackung) | 1,548 g |
| Gewicht pro Stück (inklusive Verpackung) | 1,934 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 12,6 mm |
|---|---|
| Rastermaß | 2,54 mm |
| Maß a | 5,08 mm |
| Breite [ w ] | 10,12 mm |
| Bauhöhe | 13,6 mm |
| Höhe [ h ] | 17 mm |
| Pinlänge [P] | 3,4 mm |
| Bohrlochdurchmesser | 1,1 mm |
Allgemein
| Artikelfamilie | FFKDS(A) 0,5/..-V |
|---|---|
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 63 V |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 320 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 6 A |
| Nennquerschnitt | 0,5 mm² |
| Oberfläche Lötpin | |
| Abisolierlänge | 11 mm |
| Polzahl | 3 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 17 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 3 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 2.54 mm |
| Bemessungsstrom In (EF008250) | 6 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.1 mm |
| Länge des Pins (EF006825) | 3.4 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | rot |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
