CK3W-AX1515N CK3W0013R CK3WAX1515N OMRON CK3W Axis Interface Unit. DA output (True DAC), Pulse + direction o..
CK3W-AX1515N
CK3W0013R
CK3WAX1515N
OMRON
CK3W Axis Interface Unit. DA output (True DAC), Pulse + direction or phase difference, Нажмите encoder / Serial encoder, NPN Output type
CK3W 4-осевой интерфейсный блок, выход ЦАП (истинный ЦАП), импульс + разность направлений или фазы, импульсный энкодер/последовательный энкодер, тип выхода NPN
Программируемые логические контроллеры (ПЛК) > Функционально-технологический модуль ПЛК
Комплексная автоматизация > CK3M Многоосевой контроллер
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON
Best sellers
▲Описание
▲Программируемые многоосевые контроллеры (PMAC) CK3M
- Локальные оси для достижения прецизионной точности наноуровня
- Сверхскоростное синхронное управление (50 мкс/5 осей)
- Пользовательские алгоритмы контуров регулирования сервосистем
- Возможность использования приводов и энкодеров разных производителей
- Возможности программирования на G-кодах, ANSI C или специализированном языке программирования
- EtherCAT обеспечивает гибкую конфигурацию
- Модульный дизайн и монтаж на DIN-рейку

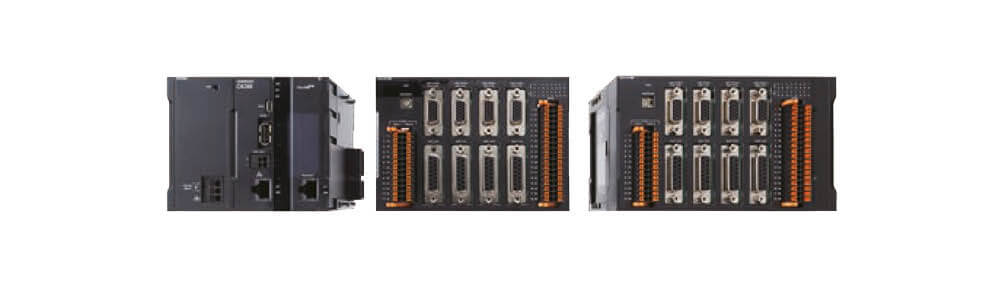

Модульный дизайн
Модульная конструкция позволяет свободно комбинировать CK3M с одно- или двухосевыми интерфейсными модулями, что гарантирует превосходную универсальность применения.
Power PMAC IDE (интегрированная среда разработки)
- На базе Microsoft® Visual Studio®
- ANSI C или специализированный язык программирования
- Простая настройка
- Простое конфигурирование
- Поиск и устранение неисправностей
- Программа отладки
Комплексная кинематика
Сложными механизмами можно управлять с помощью матричной обработки и преобразования пространства. Благодаря кинематическим функциям легко можно реализовать такие специальные применения, как, например, позиционирование зеркала телескопа-гексапода.
Leveraging features for accurate machining application
G-код
Стандартный интерпретатор G-кода RS-274. Подпрограммы пользователя позволяют применять G-, M-, T- и D-коды в соответствии с задачей. Возможность адаптации синтаксиса для работы с любым программным обеспечением CAD/CAM.
Коррекция на режущий инструмент в формате 2D/3D
Компенсация диаметра и формы инструмента, точно отвечающая точке резания, указанной в G-коде.
Быстрый процессор и большой программный буфер
Быстрый процессор может обрабатывать более 10 000 блоков в секунду и программы обработки деталей до 1 ГБ.
Возврат по пройденной траектории (Block Retrace)
Траектория движения может быть изменена на обратную для отвода инструмента из области резания по пройденной траектории.
Усовершенствованный предварительный просмотр блока (Lookahead)
Инструкции в буфере анализируются заранее, перемещения корректируются и оптимизируются по скорости и ускорению, обеспечивая повышение производительности.
Управление наклоном инструмента (Tangent tool management)
Для ориентации инструмента относительно траектории движения возможно управление углом наклона.
Ordering information

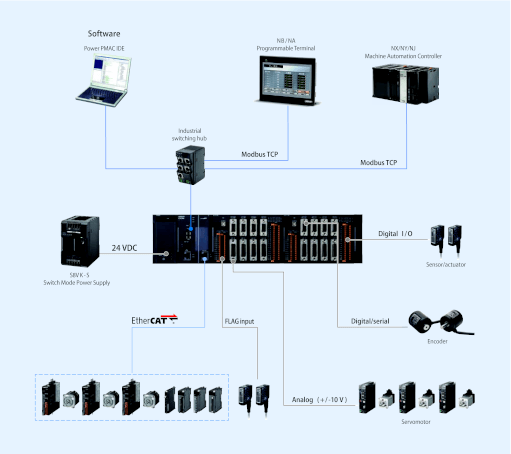

Systemconfiguration
Standard Models
CPUUnits
| Product name | Memory capacity | EtherCAT® port | Max. no. of controlled axes via EtherCAT® port | Expansion | Order code |
|---|---|---|---|---|---|
| CK3M-CPU1⬜1 CPU Unit 2 The end cover unit CK3W-TER11 is included with the CPU unit. | RAM: 1 GB Built-In flash memory: 1 GB | None | – | Up to two axial interface units can be connected Expansion units can be connected | CK3M-CPU101 |
| EtherCAT®: 1 port (DC sync) | 4 | CK3M-CPU111 | |||
| 8 | CK3M-CPU121 |
Axial Interface Units
| Product name | Amplifier interface | Pulse output | Encoder interface | Output type | Order code |
|---|---|---|---|---|---|
| Axial Interface Unit for CK3M-CPU1⬜1 | DA output (Filtered PWM) | Method: Pulse + directionor phase difference Type: Line driver | Pulse encoder Serial encoder | NPN type | CK3W-AX1414N |
| DA output (True DAC) | CK3W-AX1515N | ||||
| DA output (Filtered PWM) | PNP type | CK3W-AX1414P | |||
| DA output (True DAC) | CK3W-AX1515P |
Power Supply Unit
| Product name | Specifications | Order code |
|---|---|---|
| Power Supply Unit for CK3M-CPU1⬜1 | Rated output voltage: 5 VDC, maximum outputcurrent: 8 A | CK3W-PD048 |
Accessories
| Item | Specifications | Order code |
|---|---|---|
| EtherCAT junction slaves | 3 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.08 A | GX-JC03 |
| 6 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.17 A | GX-JC06 | |
| USB memory | 2 GB | FZ-MEM2G |
| 8 GB | FZ-MEM8G | |
| End cover | End cover for CK3M CPU unit (Provided withthe CPU unit) | CK3W-TER01 |
| DIN track | Length: 0.5 m; height: 7.3 mm | PFP-50N |
| Length: 1 m; height: 7.3 mm | PFP-100N | |
| Length: 1 m; height: 16 mm | PFP-100N2 | |
| End plate to secure the unitson the DIN rail | PFP-M (2 pcs) | |
Computer software
| Item | Description |
|---|---|
| Power PMAC IDE 2 Power PMAC IDE version 4.0or higher is needed. | This computer software is used to configurethe controller, create user programs and debug programs. Thisis a free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 SDK | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you want to customize the HMI screen. The productcontains extension source codes used for customization. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 Runtime | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you do not customize the HMI screen. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| EC Engineer | This computer software is used to configureand monitor the EtherCAT network by using the controller as theEtherCAT master. This is a free software, contact your OMRONrepresentative for information on how to procure. |
| Характеристика | Значение |
|---|---|
| Suitable for counting (EF003248) | Yes |
| Suitable for welding control (EF003251) | No |
| Suitable for multi-axis positioning (EF003267) | Yes |
| Suitable for flux measurement (EF003261) | No |
| Suitable for weighing (EF003249) | No |
| Suitable for incremental data detection (EF003258) | No |
| Suitable for cam controller (EF003263) | No |
| Suitable for CNC (EF003256) | No |
| Suitable for NC (EF003253) | Yes |
| Suitable for detection absolute value (EF003259) | No |
| Suitable for flying saw (EF003264) | No |
| Redundancy (EF003156) | No |
| Suitable for path controller (EF003262) | Yes |
| Suitable for safety functions (EF001597) | No |
| Suitable for single-axis controller (EF003266) | Yes |
| Suitable for multi-axis control (EF003265) | Yes |
| Suitable for single-axis positioning (EF003268) | Yes |
| Suitable for temperature control (EF008344) | No |
| Suitable for pressure control (EF003252) | No |
| Width (EF000008) | 130 mm |
| Height (EF000040) | 90 mm |
| Number of functions (EF003244) | 4 |
| Depth (EF000049) | 80 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG OMRON RU.pdf | 70 Mbytes |
|
| CK3W-AX1515N CK3WAX1515N CK3W0013R r196_ck3m_brochure_en.pdf | 2 Mbytes |
|
| CK3W-AX1515N CK3WAX1515N CK3W0013R ck3m_cpu_datasheet_en.pdf | 4 Mbytes |
|
