2170936 LAPP ЭФИРЛАЙН ГИРЛЯНД PN Cat.5e

Преимущества

• Для применения в помещениях с сухой или влажной средой
• Экранированные, защита от помех
• Кабели для Industrial Ethernet для применения в экстремальных условиях эксплуатации
• 2-х парные: 10/100 Mбит/с для промышленного Ethernet

Области применения

• Для транспортерных систем и кабельных тележек
• Для применения в буксируемых кабельных цепях
• Машиностроение, приборостроение, монтаж распределительных электрошкафов
• Макс. длина кабеля для скорости передачи 100Мбит/с - 85 м.
• Подходят для сетей EtherCAT и EtherNet/ IP

Характеристики

• Cat.5e
• Конструкция кабеля оптимизирована для применения в кабельных тележках (подвесных устройствах)
• Fast Connect (FC) конструкция кабеля для быстрого присоединения
• Маслостойкая оболочка из ПВХ-пластиката позволяет применение кабелей в промышленной среде

Стандарты / Сертификаты соответствия

• Кабели с сертификацией UL/CSA (CMG)
• UL AWM Style 21694
• Повышенная огнестойкость по IEC 60332-3-24 и CSA FT4

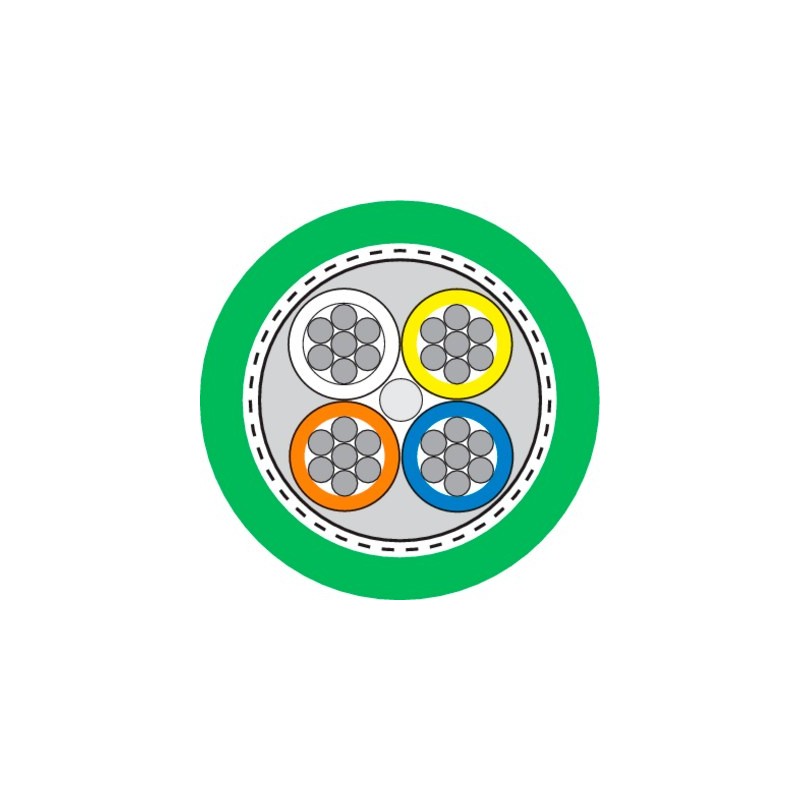

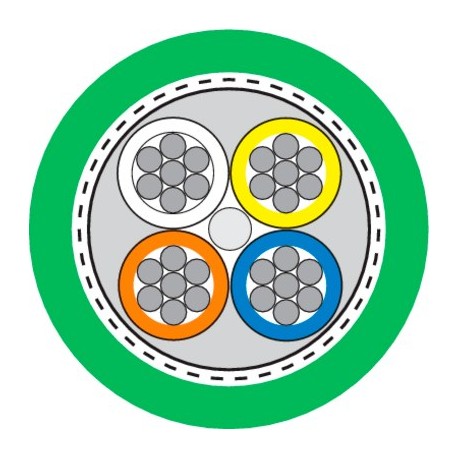

Конструкция

• Жилы из медных лужёных тонких проволок
• Жилы скручены в звёздную четвёрку
• Цветовая кодировка согласно PROFINET для кат. 5e Применение
• Внутренняя оболочка: ПВХ
• Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
• Наружная оболочка из ПВХ-пластиката
• Цвет: зеленый (аналогичен RAL 6018)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 5.0/6.0: EC000830
• Описание класса ETIM 5.0/6.0: Кабель для передачи данных

Рабочее пиковое напряжение

• (не для силовых цепей)
  125 В

Минимальный радиус изгиба

• Подвижное применение: 10 x D
• Неподвижное применение: 4 x D

Испытательное напряжение

• Жила/жила: 2000 В
• Жила/экран: 2000 В

Волновое сопротивление

• ном. 100 Ом в соотв. с IEC 61156-6

Tемпературный диапазон

• Неподвижное применение: от -40 до +80 °C
• Подвижное применение: от -10 до +70 °C
