2170936 LAPP ETHERLINE GIRLANDE PN Cat.5e

Nutzen

• Einsatz in trockenen oder feuchten Räumen
• Geschirmt gegen Störsignale
• Einsatz für Industrial Ethernet in rauer industrieller Umgebung
• 2 paarig: 10/100 Mbit/s für Industrial Ethernet

Anwendungsgebiete

• Für Fördersysteme und Kabelwagen
• Anwendung in Energieführungsketten
• Maschinen-, Geräte- und Schaltschrank-Verdrahtung
• max. Leitungslänge für 100 Mbit/s ist 85 m
• geeignet für EtherCAT und EtherNet/IP Applikationen

Produkteigenschaften

• Cat.5e-Performance
• Für Girlandenaufhängung optimierte Kabelkonstruktion
• Fast Connect (FC) Kabelaufbau
• Der ölbeständige PVC-Mantel erlaubt den Einsatz speziell in industrieller Umgebung

Norm-Referenzen / Zulassungen

• Leitung ist UL/CSA-zertifiziert (CMG)
• UL AWM Style 21694
• Erhöht flammwidrig nach IEC 60332-3-24 bzw. CSA FT4

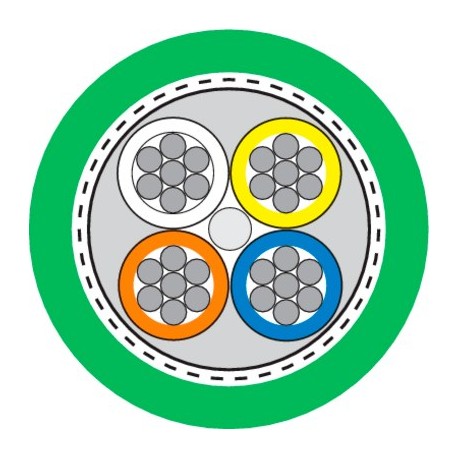

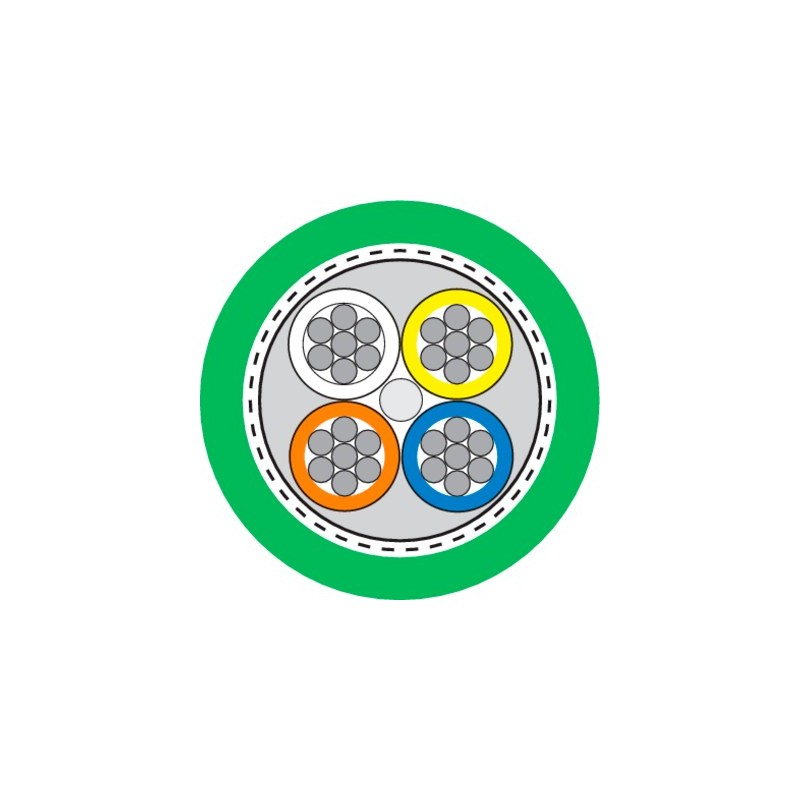

Aufbau

• Feindrähtige Litze aus verzinnten Kupferdrähten
• Sternvierer
• Farbcodierung gemäß PROFINET für Cat.5e Anwendungen
• Innenmantel: PVC
• Gesamtschirmung mit Kupfergeflecht und kunststoffkaschierte Aluminiumfolie
• PVC Außenmantel
• Farbe: grün (ähnlich RAL 6018)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Klassifikation ETIM 6

• ETIM 5.0/6.0 Class-ID: EC000830
• ETIM 5.0/6.0 Class-Description: Datenkabel

Betriebsspitzenspannung

• (nicht für Starkstromzwecke)
  125 V

Mindestbiegeradius

• Bewegt: 10 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Prüfspannung

• Ader/Ader: 2000 V
• Ader/Schirm: 2000 V

Wellenwiderstand

• nom. 100 Ω nach IEC 61156-6

Temperaturbereich

• Fest verlegt: -40°C bis +80°C
• Bewegt: -10°C bis +70°C
