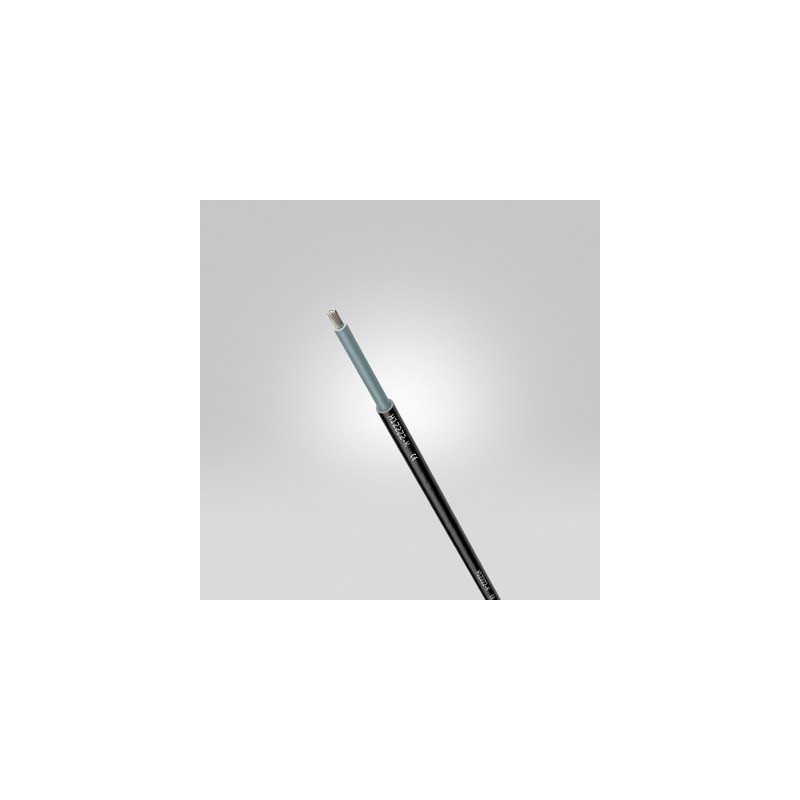

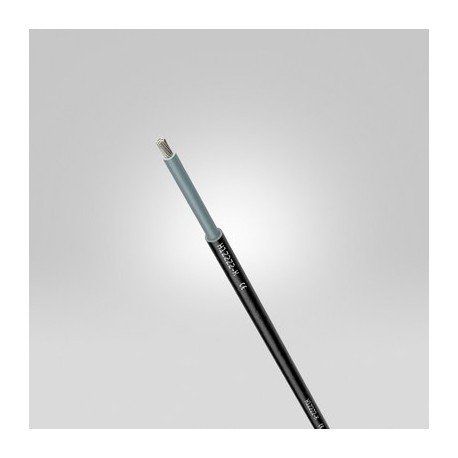

1023759 LAPP H1Z2Z2-K, ОПТИМИЗИРОВАННАЯ ВЕРСИЯ 1X4 BK

Преимущества

• В случае пожара снижено распространение огня и образование токсичных дымовых газов
• Стойкие к механическим нагрузкам
• Для применения вне помещений
• Благодаря классификации Dca, в ЕС применимо для многих типов зданий в соответствии с местной правовой реализацией EU CPR - Постановления о строительной продукции (EU) № 305/2011
• Ожидаемый срок службы 25 лет при нормальных условиях эксплуатации, согласно EN 50618/VDE 0283-618

Области применения

• Для свободной и неподвижной или свободно висящей наружной и внутренней прокладки кабелей солнечных модулей или соединения рядов модулей с инвертором постоянного / переменного тока, например, в соответствии со стандартом HD 60364-7-712 для фотоэлектрических систем и EN 50618 для H1Z2Z2- Тип кабеля К и т.д ....; Защита от короткого замыкания и замыкания на землю в соответствии с EN 50618, приложение A и HD 60364-5-52
• Фотоэлектрические системы с напряжением системы постоянного тока до 1800 В на землю
• В соответствии с прил. А к EN 50618/ VDE 0283-618 также для прокладки в электромонтажных трубах, каналах, штукатурном слое и устройствах, а также для использования внутри и снаружи приборов и систем с защитной изоляцией (класс защиты II)
• Длительный контакт с водой может привести к повреждению кабеля и иногда возникает в механических защитных трубах, например, в результате воздействия влаги, дождя или конденсации
• Повышенная механическая прочность, например при ударе, соответствует тесту на сопротивление ударной нагрузке по UL 854 для подземной прокладки

Характеристики

• Устойчивые к атмосферным влияниям/ ультрафиолетовому излучению согласно EN 50618/ VDE 0283-618, приложение E, а также к озону согласно EN 50396
• Огнестойкость по IEC 60332-1-2, а также классификации Dca согласно EU-BauPVO — Директива о строительных материалах (ЕС) № 305/2011 [CPR — Регламент по строительной продукции]
• Без галогенов по стандарту IEC 60754-1 (Доля газов, содержащих галогеновые кислоты)
  Коррозионное действие от газов, образующиеся при горении, по стандарту IEC 60754-2 (Степень кислотности)
• Хорошая износостойкость, стойкие к надрезам, насечкам
• Испытаны в соответствии с механическим тестом на сопротивление ударной нагрузке для подземной прокладки, для одножильных кабелей типа USE и USE-2 [Underground Service Inlet Cables] согласно UL 854, ч. 23

Стандарты / Сертификаты соответствия

• Сертификация типа H1Z2Z2-K согласно EN 50618
• Артикулы других сечений поставляются по запросу.

Конструкция

• Жилы из медных лужёных тонких проволок
• Изоляция жил из сшитого сополимера
• Оболочка из сополимера с электронной сшивкой
• Цвет наружной оболочки: черный, красный или синий
• Другие цвета наружной оболочки по запросу

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: гибкие кабели

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001578
• Описание класса ETIM 6.0: Гибкий кабель

Конструкция жилы

• Класс гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• 4 x НД

Номинальное напряжение

• AC U0/U: 1,0/1,0 кВ
  DC U0/U: 1,5/1,5 кВ
  Максимально допустимое напряжение DC: 1,8 кВ

Испытательное напряжение

• AC 6500 B
• DC 15000 В

Допустимая токовая нагрузка

• В соответствии с EN 50618, таблица A.3
• В соответствии с EN 50618 с уменьшающими факторами для плотности укладки согласно... HD 60364-5-52

Tемпературный диапазон

• >жила, макс., согласно EN 60216-1/ VDE 0304-21: 120°C
  >жила, макс., короткое замыкание/заземление (длительность макс. 5 с): 250°C:
  >среда, мин., стационарный монтаж: -40°C;
  >среда, мин., при подвижности или прокладке: -25°C;
  >среда, макс., в совокупности с EN 60216-1/ VDE 0304-21: 90°C;
  >среда, постоянная, в совокупности с HD 60364-7-712/ VDE 0100-712: 70°C до 90°C;
  >среда, коэффициент экранирования 1,00 относительно температуры окружающей среды: 60°C;
  >среда, макс., хранение: 40°C
