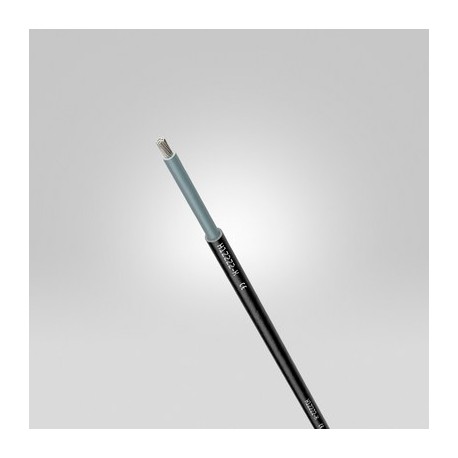

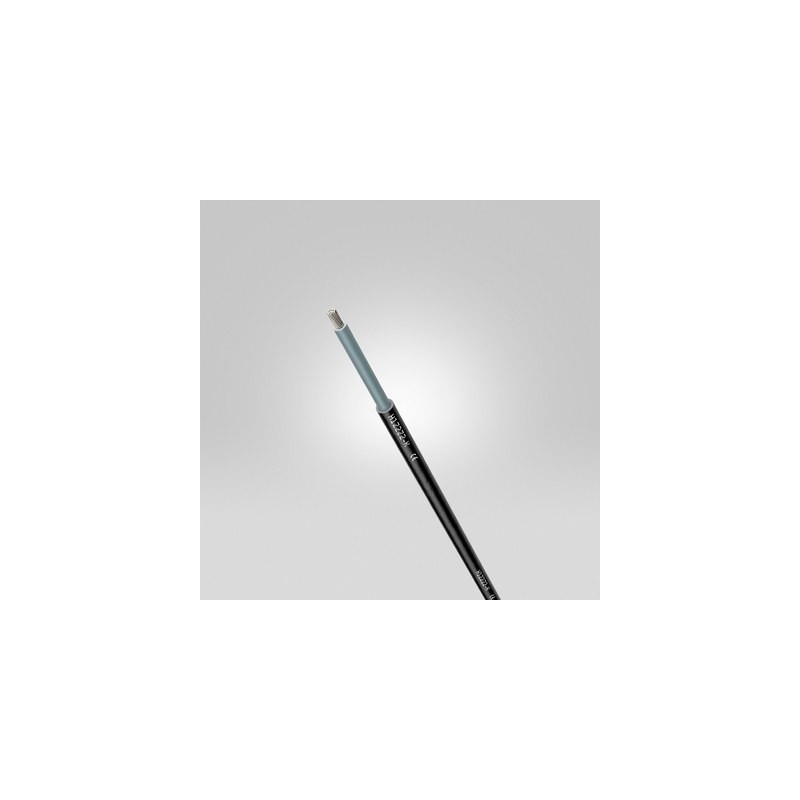

1023759 LAPP H1Z2Z2-K, VERSIONE OTTIMIZZATA 1X4 BK

Vantaggi

• Riduzione della propagazione dell'incendio e dell'emissione di gas tossici in caso di incendio
• Resistente agli urti
• Adatto per l'impiego all'esterno
• Classificazione CPR Dca per l'installazione negli edifici secondo Regolamento UE sui prodotti da costruzione (CPR) n. 305/2011
• 25 anni di durata di vita prevedibile in condizioni di uso normale come definito nella EN 50618

Applicazione

• Per uso esterno ed interno, fisso o mobile nei moduli solari o per il collegamento delle file di moduli con inverter, ad es. secondo le norme per gli impianti FV come HD 60364-7-712 o VDE 0100-712 e secondo le norme sui cavi solari come ad es. EN 50618/ VDE 0283-618 per il cavo armonizzato H1Z2Z2-K, ecc.; sicuro contro i cortocircuiti e i guasti a terra secondo l'allegato A della norma EN 50618 e secondo HD 60364-5-52
• Impianti fotovoltaici con tensione di sistema DC fino a max 1800 V verso terra
• Secondo EN 50618 / VDE 0283-618, allegato A, anche per la posa in tubi, condotti, intonaci e apparecchiature elettriche, nonché per l'uso in e per dispositivi e sistemi a doppio isolamento (classe di protezione II)
• AD8: Permanent water contact and submersion down to 1 metre in water depth
• Increased, mechanical robustness, for instance in the event of impact, with regard to assessed, burial based Impact-Resistance Test and Crushing-Resistance Test per UL 854

Caratteristiche del prodotto

• Weather/ UV resistant per EN 50618, Annex E, as well as ozone resistant per EN 50396;
  Transversely watertight "AD8" per IEC 60364-5-51/ HD 60364-5-51, IEC 62440, and EN 50525-2-21 down to 1 metre in water depth
• Autoestinguente secondo IEC 60332-1-2 e classificato Dca secondo il Regolamento europeo sui prodotti da costruzione (UE) n. 305/2011 [CPR - Regolamento sui prodotti da costruzione]
• Halogen-free according to IEC 60754-1 (amount of halogen acid gas),
  Low Corrosiveness of combustion gases according to IEC 60754-2 (degree of acidity)
• Ottima resistenza al taglio e all'abrasione
• Tested against burial-related, mechanical UL 854 Tests Impact-Resistance and Crushing-Resistance

Riferimenti normativi/approvazioni

• H1Z2Z2-K certificato secondo EN 50618
• Articoli con altre sezioni disponibili su richiesta

Costruzione

• Fili sottili di rame stagnato
• Isolamento del conduttori in copolimero reticolato
• Guaina esterna realizzata in copolimero reticolato
• Colore guaina esterna: nero, rosso o blu
• Altri colori per la guaina esterna su richiesta

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Cordatura conduttori

• Fili sottili secondo VDE 0295,
  Classe 5 / IEC 60228 Cl.5

Raggio minimo di curvatura

• 4 x Diametro esterno

Tensione Nominale (V)

• AC U0 / U: 1,0 / 1,0 kV
  DC U0 / U: 1,5 / 1,5 kV
  Max. tensione continua di esercizio del sistema CC: 1,8 kV

Tensione di prova

• AC 6500 V
• CC 15000 V

Corrente nominale (A)

• In conformità a EN 50618, Table A.3
• Secondo EN 50618, coefficienti di riduzione per accumulo nell'impianto per ... HD 60364-5-52

Campo di temperatura

• > Conduttore, max., Secondo EN 60216-1 / VDE 0304-21: 120 ° C;
  > Conduttore, max., Cortocircuito / guasto a terra (durata max. 5 s): 250 ° C;
  > Ambiente, min., Posa fissa: -40 ° C;
  > Ambiente, min., posa mobile: -25 ° C;
  > Ambiente, max., In combinazione con EN 60216-1 / VDE 0304-21: 90 ° C;
  > Ambiente, costante, in combinazione con HD 60364-7-712 / VDE 0100-712: da 70 ° C a 90 ° C;
  > Ambiente, fattore di declassamento della corrente 1,00 rispetto alla temperatura ambiente: 60 ° C;
  > Ambiente, max., A riposo: 40 ° C
