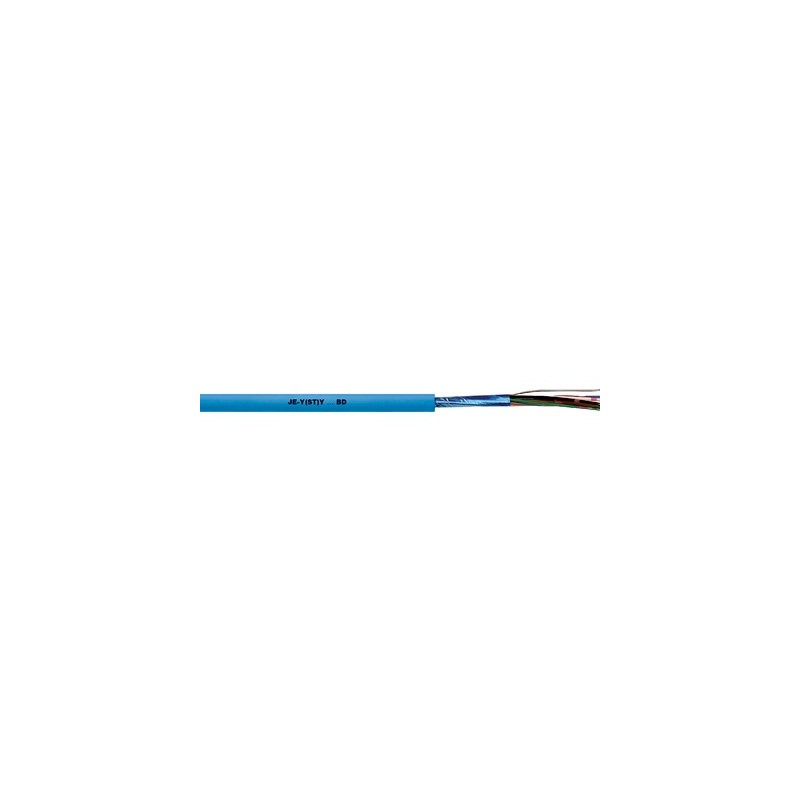

0034121 LAPP JE-Y(ST)И... БД EB 4X2X0.8

Преимущества

• Идеально подходят для монтажа с технологией соединения методом протыкания изоляции.
• Статический экран из ламинированной алюминиевой фольги с подпуском контактной жилы, снижает влияние высокочастотных электромагнитных помех
• Перекрестные и взаимные помехи снижены благодаря парной скрутке жил

Области применения

• Соединительный кабель для неподвижной прокладки в промышленных системах управления, например, в цепях измерения, управления, сигнализации и передачи данных
• Промышленная электроника
• Для применения в помещениях с сухой или влажной средой для неподвижной прокладки
  под/поверх штукатурки

Характеристики

• Две пары (2x2x0,8) скручиваются в звездную четверку
• Не поддерживают горение в соответствии с IEC 60332-1-2
• JE-Y(ST)Y...BDEB: Для искробезопасных цепей (тип защиты i - искробезопасность) в соотв. с IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, раздел 16.2.2

Стандарты / Сертификаты соответствия

• В соответствии с нормами DIN VDE 0815тип JE-Y(ST)Y...BD

Конструкция

• Однопроволочная медная жила
• Изоляция жил из ПВХ- пластиката
• 2 жилы скручены в пару и 4 пары скручены в пучок (2 x 2 x 0,8 — звездная четверочная скрутка)
• Обмотка пленкой,
  статический экран из ламинированной алюминиевой фольги с подпуском контактной медной проволоки
• Наружная оболочка из ПВХ-пластиката
  Цвет: голубой (RAL 5015)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Сигнальный телекоммуникационный кабель

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000829
• Описание класса ETIM 6.0: Телекоммуникационный кабель

Маркировка жил

• В соответствии с VDE 0815, см. таблицу T 10

Рабочая емкость

• макс. 100 нФ/км

Емкостная связь

• прим. 200 пФ/100 м

Индуктивность

• прим. 0,65 мH/км

Конструкция жилы

• Однопроволочная жила
• жила 0,8 мм: 0,5 мм²

Минимальный радиус изгиба

• Неподвижное применение: 6 x D

Испытательное напряжение

• Жила/жила: 1000 В
• Жила/экран: 2000 В

Сопротивление шлейфа

• макс. 73,2 Oм/км

Tемпературный диапазон

• Ограниченная подвижность от -5°C до +50°C
• Неподвижное применение: от -30 до +70 °C
