LAPPUNITRONIC a bassa frequenza0034121 LAPP JE-Y(ST)E... BD EB 4X2X0,8

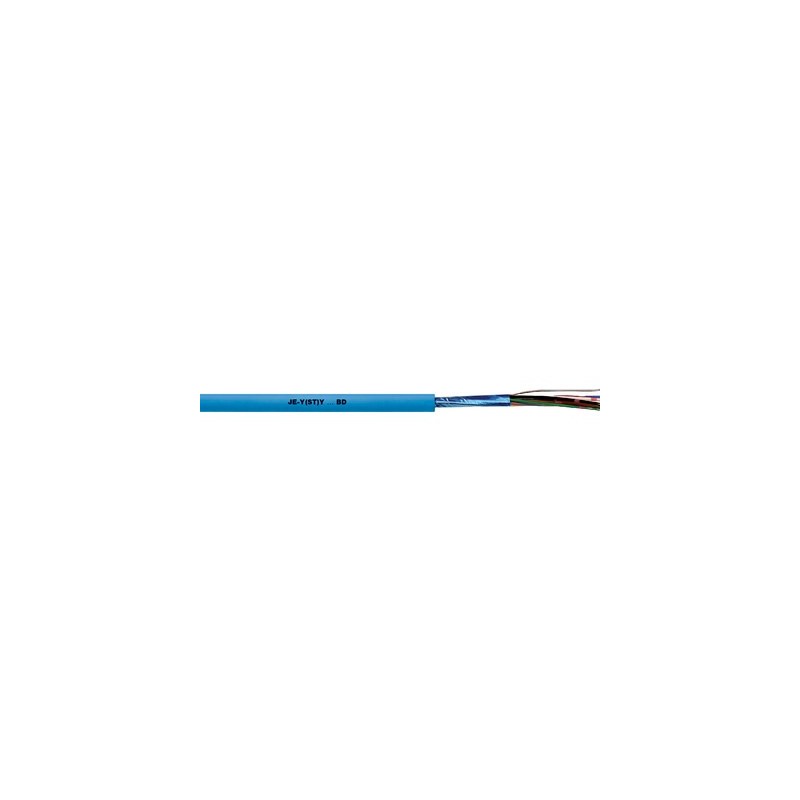

LAPP 0034121 0034121 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

0034121 LAPP JE-Y(ST)E... BD EB 4X2X0,8

Riferimento: 0034121

Produttore: LAPP

Descrizione:

JE-Y(ST)E... BD EB 4X2X0,8
Cavo di installazione JE-Y(ST)Y…BD EB per elettronica industriale, conduttore rigido/installazione fissa, coppie, schermato/foglio plastico, blu/circuiti a sicurezza intrinseca

Categorie:

  • LAPP > UNITRONIC a bassa frequenza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 253,08 €

Prezzo unitario: 2,5308 €/m

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5-6 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Vantaggi

  • Adatto per le installazioni economiche, per sistemi di controllo industriale, come ad esempio per la misurazione, regolazione e trasmissione dati (IDC).
  • La schermatura in foglio di materiale plastico laminato in alluminio con filo di drenaggio stagnato minimizza le interferenze da campi elettromagnetici ad alta frequenza
  • Twistatura delle coppie contro diafonia ed interferenze

Applicazione

  • Cavo di collegamento per installazioni fisse in sistemi di controllo di tipo industriale, come richiesto nelle applicazioni di misurazione, controllo, segnalazione e dati
  • Industria elettronica
  • In ambienti asciutti e umidi per la posa fissa sopra e sotto traccia

Caratteristiche del prodotto

  • La versione bipolare (2x2x0.8) è twistata a star quad
  • Autoestinguente secondo IEC 60332-1-2
  • JE-Y(ST)Y...BDEB:Per circuiti a sicurezza intrinseca (categoria -i- sicurezza intrinseca) secondo IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, sezione 16.2.2

Riferimenti normativi/approvazioni

  • Secondo DIN VDE 0815 tipo JE-Y(ST)Y...BD

Costruzione

  • Conduttore rigido in rame nudo
  • Isolamento dei conduttori in PVC
  • 2 conduttori a coppia e 4 coppie cordate a fascio
  • Schermatura in foglio plastico laminato in alluminio con filo di drenaggio
  • Guaina esterna in PVC blu cielo (RAL 5015)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000829
  • Descrizione classe ETIM 5.0 : Cavi di segnale/telecomunicazioni

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000829
  • ETIM 6.0 Class-Description: Cavo per telecomunicazioni

Codice di identificazione dei conduttori

  • secondo VDE 0815, tabella T10

Mutua capacità

  • max. 100 nF/km

Accoppiamento

  • ca. 200 pF/100 m

Induttanza

  • ca. 0,65 mH/km

Cordatura conduttori

  • Unifilare (conduttore rigido)
  • 0,8 mm: 0,50 mm²

Raggio minimo di curvatura

  • Posa fissa: 6 x diametro esterno

Tensione di prova

  • Conduttore/conduttore: 1000 V
  • Conduttore/schermo: 2.000 V

Resistenza dell'anello

  • max. 73,2 ohm/km

Campo di temperatura

  • Movimento occasionale: da -5°C a +50°C
  • Posa fissa: da -30°C a +70°C

DATASHEET - PDF

Titolo
Dimensione
Tipo
0034121 0034121 IT_0034121.pdf
312 Kbytes
PDF CATALOGO GENERAL LAPP IT
59 Mbytes
