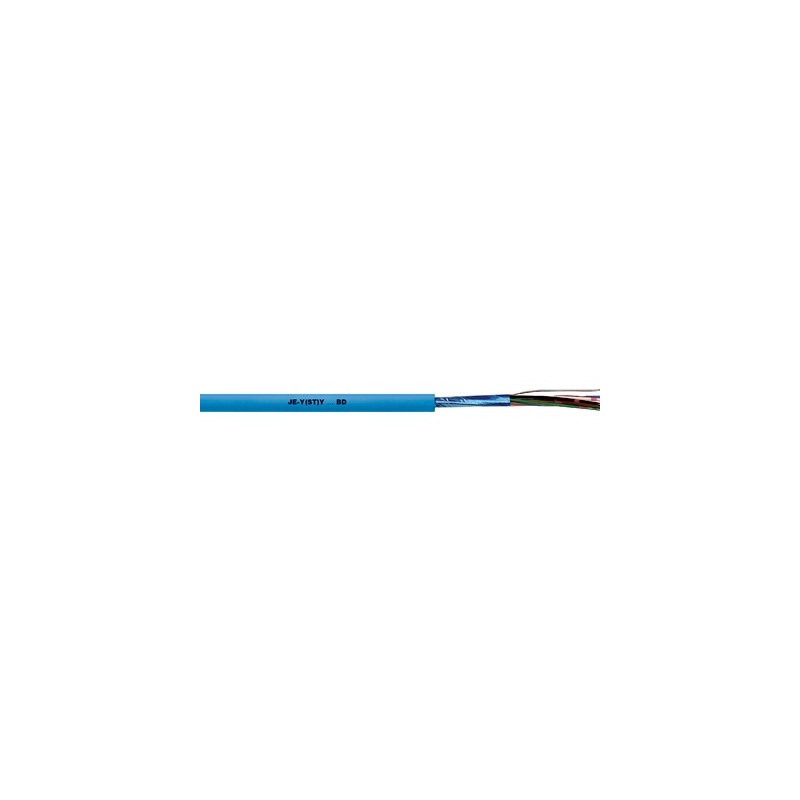

0034121 LAPP JE-Y(ST)ET... BD EB 4X2X0.8

Avantages

• Parfait pour une installation rentable, par exemple des connexions avec la technologie de déplacement d’isolation (IDC).
• L’écran statique en feuille de plastique laminé en aluminium avec fil de vidange étamé minimise les interférences des champs électromagnétiques à haute fréquence
• Découplage des circuits au moyen de
  conception à paire torsadée (TP) (effets de diaphonie)

Plage d’applications

• Câble de connexion pour installation fixe dans les systèmes de contrôle industriels, selon les besoins dans les applications de mesure, de contrôle, de signalisation et de données
• Électronique industrielle
• Pour installation fixe sur et sous plâtre, dans des pièces sèches et humides

Caractéristiques du produit

• La version à 2 paires (2x2x0.8) est tordue en un quad étoilé
• Retardateur de flamme selon la norme CEI 60332-1-2
• JE-Y(ST)Y... BD EB :
  Pour les circuits à sécurité intrinsèque (type de protection i - sécurité intrinsèque) selon IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, section 16.2.2

Références aux normes / Approbations

• Conformément à la norme DIN VDE 0815type JE-Y(ST)Y... BD

Maquillage du produit

• Conducteur solide en cuivre nu
• Isolation du noyau en PVC
• 2 cœurs torsadés en une paire, et 4 paires en unités (pour 2 x 2 x 0,8 comme câble quadruple étoile)
• Emballage en aluminium,
  criblage statique en film plastique laminé en aluminium avec fil de vidange en cuivre
• Gaine extérieure en PVC
  Couleur de la gaine extérieure: bleu ciel (RAL 5015)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000829
• ETIM 5.0 Classe-Description: Câble de signal/télécommunications

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000829
• ETIM 6.0 Classe-Description: Câble de signal/télécommunications

Code d’identification de base

• selon VDE 0815,
  se reporter à l’annexe T10

Capacité mutuelle

• max. 100 nF/km

Couplage

• env. 200 pF/100 m

Inductivité

• env. 0,65 mH/km

Échouage de conducteur

• Monofil (conducteur solide)
• 0,8 mm : 0,50 mm²

Rayon de pliage minimal

• Installation fixe: 6 x diamètre extérieur

Tension d’essai

• Noyau / Noyau: 1000 V
• Noyau/écran: 2000 V

Résistance de la boucle

• max. 73,2 Ohm/km

Plage de température

• Flexion occasionnelle : -5°C à +50°C
• Installation fixe : -30°C à +70°C
