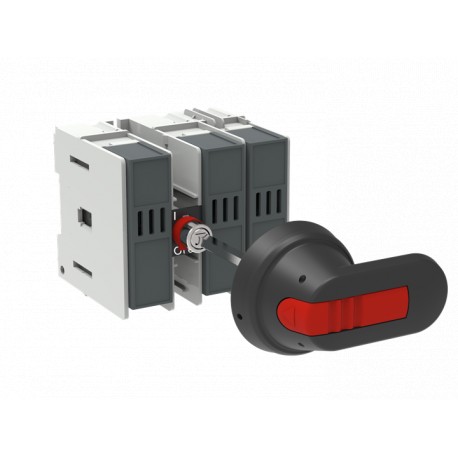

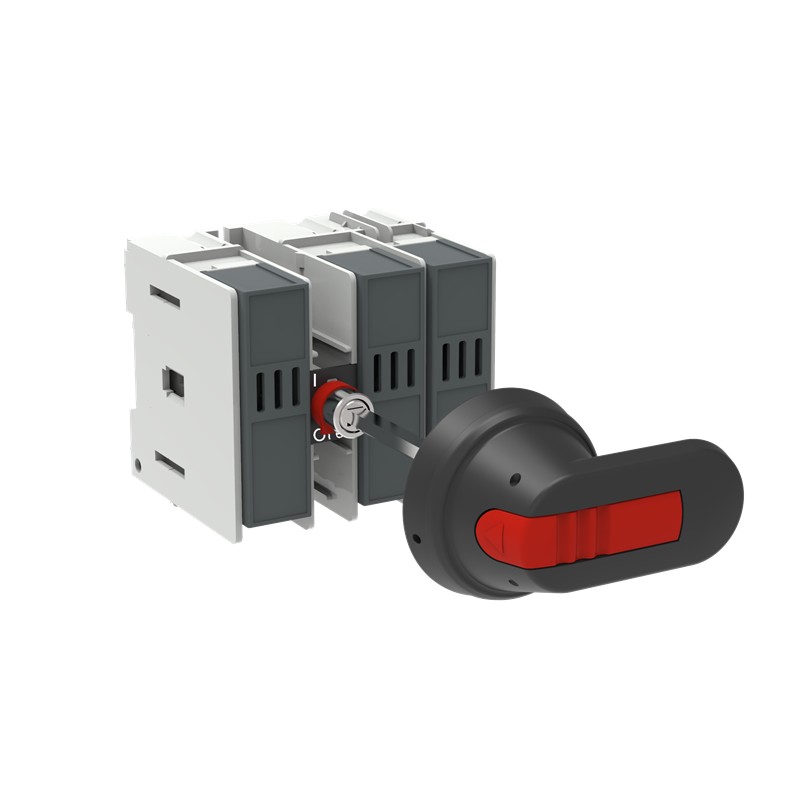

1SCA108790R1001 ABB Выключатель предохранитель OS20FB12A1 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA108790R1001 ABB Выключатель предохранитель OS20FB12A1

1SCA108790R1001

ABB

Выключатель предохранитель OS20FB12A1

Предохранитель OS20FB12A1

OS20FB12A1 ПРЕДОХРАНИТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $172.02
Цена за единицу: $172.02
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
Экологическая декларация продукции - EPD1СКЧ311204Д0201
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH1SCC011021D0201
Декларация RoHS1SCC011020D0201
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)1СКК011025Д0201
Популярные загрузки
Техническое описание, Техническая информация1SCC311013C0201
Инструкции и руководства1SCC311030M0202
Механические чертежиos20fb12a1.stp
Экологическая декларация продукции - EPD1СКЧ311204Д0201
экологический
Степень загрязнения3
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85365080
Страна или территория происхожденияЛитва
Размеры
Ширина нетто продукта106 мм
Высота нетто продукта97 мм
Глубина / длина нетто продукта105 мм
Вес нетто продукта0,59 кг
1,3 фунта
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня130 мм
5.12 дюйма
Уровень пакета 1 Глубина / Длина234 мм
9.21 дюйм
Высота пакета 1-го уровня130 мм
5.12 дюйма
Вес брутто пакета 1-го уровня0,7 кг
1.54 фунт
Пакет EAN уровня 16417019420332
технический
Сечение кабеля2.5 ... 25 мм²
Емкость подключенияСело на мель 0,75 ... 10 мм²
Гибкий 0,75 ... 10 мм²
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 20 А
Обычный тепловой ток (Iтем)Полностью закрытый 20 А
Размер предохранителяA1
Система предохранителейБританский стандарт
Тип ручкиРучка и вал не входят в комплект поставки
Тип монтажаМонтаж основания
Количество полюсов3P
Режим работыфронт
Степень загрязнения3
Положение линейных клеммВерхний вх - нижний выход, нижний вх - верхний выход
Потери мощностипри номинальных рабочих условиях на полюс 1,3 Вт
Номинальный условный ток короткого замыкания (Inc)(690 В) 80 кА
Рейтинговый ток (Iн)Главная трасса 20 A
Рейтинговый импульс выдерживает напряжение (Uшалун)12 кВ
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальный рабочий ток AC-21A (Iми)(500 В) 20 А
(690 В) 20 А
Номинальный рабочий ток AC-22A (Iми)(500 В) 20 А
(690 В) 20 А
Номинальный рабочий ток AC-23A (Iми)(500 В) 20 А
(690 В) 20 А
Номинальная рабочая мощность AC-23A (Pми)(220 ... 240 В) 5,5 кВт
(400 В) 7,5 кВт
(415 В) 7,5 кВт
(500 В) 11 кВт
(690 В) 15 кВт
Номинальное рабочее напряжениеГлавная цепь 690 V AC
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 1 килоампер RMS
Рекомендуемая отверткаСлот для основной цепи
СтандартыМЭК 60947-3
Механизм управления переключателями12 (Между полюсами)
Тип терминалаВинт терминалы
Момент затяжки2 Нм
Длина зачистки проводовГлавный контур 12...14 мм
Главная цепь 0,47... 0.55 дюйм
Технический UL/CSA
Длина зачистки проводовГлавный контур 12...14 мм
Главная цепь 0,47... 0.55 дюйм
Рекомендуемая отверткаСлот для основной цепи
Момент затяжки2 Нм
Сертификаты и декларации
Сертификат ATEXСертификация не требуется
Декларация соответствия - CE1СКК311129Д2702
Сертификат DNV GL1СЦ311125Д0203
Сертификат ULСертификация не требуется
Внешние классификации и стандарты
Классификационный код объектакью
ИДВТ 9EC001040 - Разъединитель выключателя предохранителей
ИДВТ 10EC001040 - Разъединитель выключателя предохранителей
УНСПСК39122233
Код детализированной категории IDEA (IGCC)5291 >> Разъединитель предохранителей
eКлассV11.1 : 27371401
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)3661961

ETIM for 1SCA108790R1001 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated permanent current Iu (EF001389) 20 A
Rated operation power at AC-23, 400 V (EF007027) 15 kW
Conditioned rated short-circuit current Iq (EF001444) 80 kA
Rated short-time withstand current lcw (EF007050) 1 kA
Suitable for fuses (EF006692) Other
Number of poles (EF001391) 3
Type of electrical connection of main circuit (EF006819) Screw connection
Cable entry (EF000537) Other
Equipped with connectors (EF011696) Yes
Suitable for floor mounting (EF007243) No
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) Yes
Type of control element (EF006976) Short thumb-grip
Position control element (EF009410) Front
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
