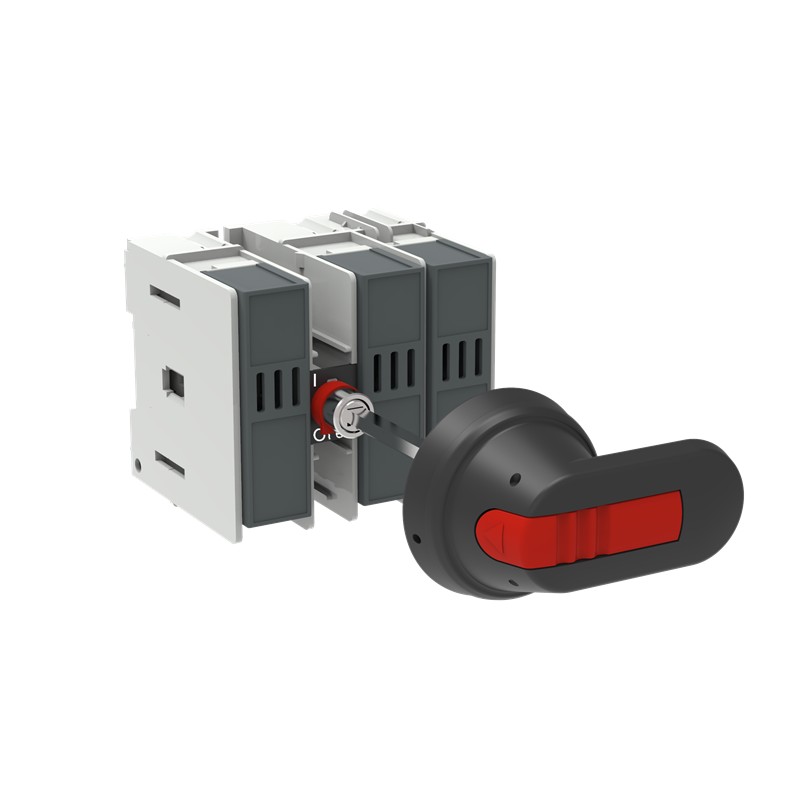

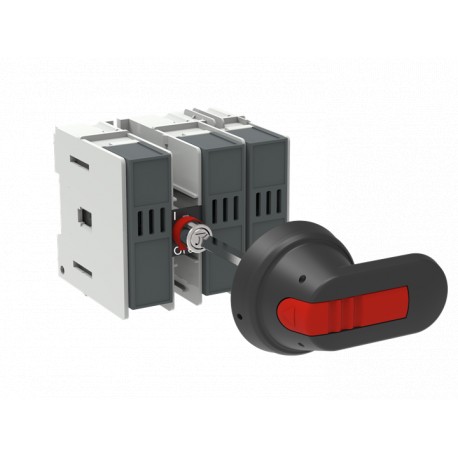

1SCA108790R1001 ABB Portafusibile OS20FB12A1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SCA108790R1001 ABB Portafusibile OS20FB12A1

1SCA108790R1001

ABB

Portafusibile OS20FB12A1

Interruttore fusibile OS20FB12A1

OS20FB12A1 SWITCH FUSE

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $170.54
Prezzo unitario: $170.54
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ABB EcoSolutions
Dichiarazione prodotto ambientale - EPD1SCC311204D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informazioni RoHS1SCC011020D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Download Piu' Usati
Scheda tecnica1SCC311013C0201
Istruzioni e manuali1SCC311030M0202
Disegni meccanicios20fb12a1.stp
Dichiarazione prodotto ambientale - EPD1SCC311204D0201
Dati ambientali
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Paese di origineLituania (LT)
Dimensioni
Larghezza prodotto106 mm
Altezza prodotto97 mm
Profondità prodotto105 mm
Peso netto prodotto0.59 kg
1.3 lb
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1130 mm
5.12 in
Profondità imballo livello 1234 mm
9.21 in
Altezza imballo livello 1130 mm
5.12 in
Peso lordo imballo livello 10.7 kg
1.54 lb
EAN imballo livello 16417019420332
Dati tecnici
Sezione cavo2.5 ... 25 mm²
Capacità di connessioneStranded 0.75 … 10 mm²
Flessibile 0.75 … 10 mm²
Corrente termica convenzionale in aria libera (Ith)q = 40 °C 20 A
Corrente termica convenzionale (Ithe)Completamente Chiuso 20 A
Taglia fusibileA1
Sistema fusibileBritish Standard
Tipo di manigliaHandle and shaft not included
Tipo di montaggioBase mounting
Numero di poli3P
Modalità operativaFront
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out, Bottom In - Top Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 1.3 W
Corrente nominale di cortocircuito condizionale (Inc)(690 V) 80 kA
Corrente nominale (In)Circuito Principale 20 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento AC-21A (Ie)(500 V) 20 A
(690 V) 20 A
Corrente nominale di funzionamento AC-22A (Ie)(500 V) 20 A
(690 V) 20 A
Corrente nominale di funzionamento AC-23A (Ie)(500 V) 20 A
(690 V) 20 A
Corrente nominale di funzionamento AC-23a (Pe)(220 ... 240 V) 5.5 kW
(400 V) 7.5 kW
(415 V) 7.5 kW
(500 V) 11 kW
(690 V) 15 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 1 kiloampere rms
Cacciavite raccomandatoCircuito Principale Slot
Norme di riferimentoIEC 60947-3
Comando12 (Between the Poles)
Tipo di morsettoScrew Terminals
Coppia di serraggio2 N·m
Lunghezza di spelatura cavoCircuito Principale 12...14 mm
Circuito Principale 0.47…0.55 in
Reparto tecnico UL/CSA
Lunghezza di spelatura cavoCircuito Principale 12...14 mm
Circuito Principale 0.47…0.55 in
Cacciavite raccomandatoCircuito Principale Slot
Coppia di serraggio2 N·m
Certificati e dichiarazioni (numero del documento)
Certificato ATEXNo certification needed
Dichiarazione di conformità - CE1SCC311129D2702
DNV GL Certificate1SCC311125D0203
Certificato ULNo certification needed
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Codice categoria granulare IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
E-Number (Finland)3661961

ETIM for 1SCA108790R1001 Apparecchi elettrici a bassa tensione (EC001040)
Caratteristica Valore
versione interruttore principale (EF006981) Sì
versione interruttore di sicurezza (EF006985) Sì
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
corrente permanente nominale Iu (EF001389) 20 A
potenza d'esercizio nominale per AC-23, 400V (EF007027) 15 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 80 kA
resistenza a corrente di breve durata Icw (EF007050) 1 kA
adatto per fusibili (EF006692) altro
numero di poli (EF001391) 3
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
ingresso del cavo (EF000537) altro
dotato di connettori (EF011696) Sì
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) No
adatto per installazione con sbarra collettrice (EF007259) Sì
tipo di elemento di azionamento (EF006976) manopola corta
posizione dell'elemento di azionamento (EF009410) davanti
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
versione dispositivo di arresto d'emergenza (EF006959) No
