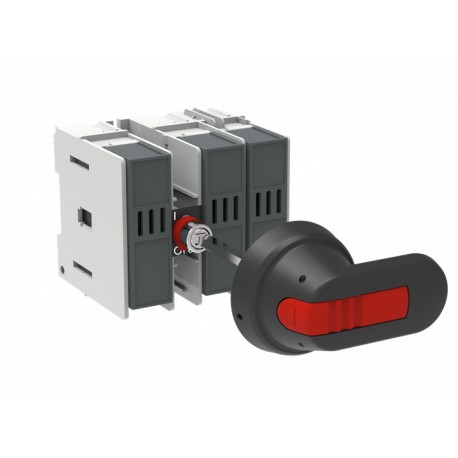

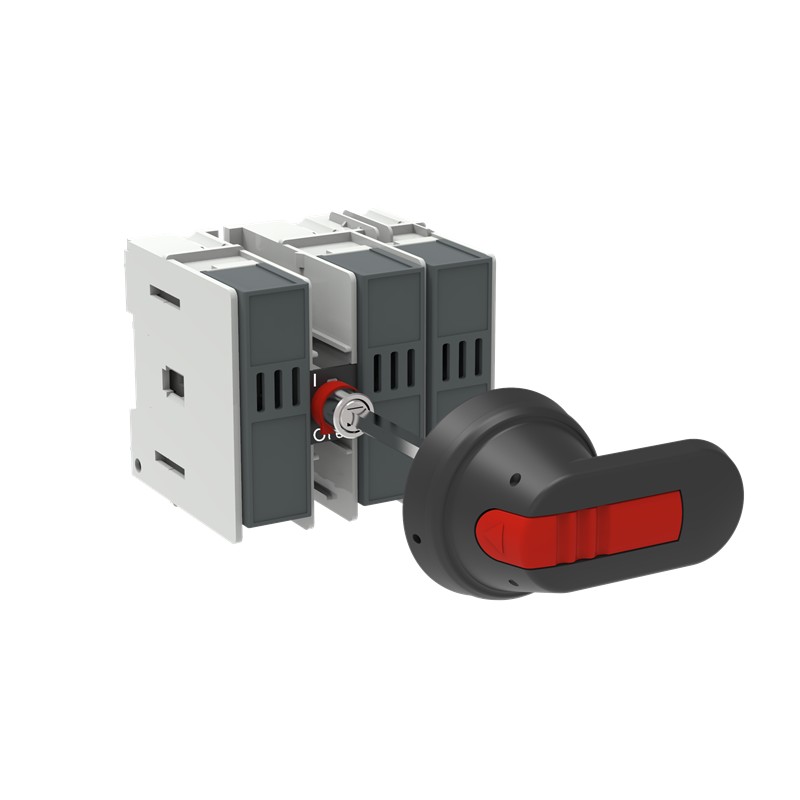

1SCA108790R1001 ABB Schalter sicherung OS20FB12A1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108790R1001 ABB Schalter sicherung OS20FB12A1

1SCA108790R1001

ABB

Schalter sicherung OS20FB12A1

Sicherungsschalter OS20FB12A1

Lasttrennschalter für Sicherungen 3-polig 20 A, ohne Griff und Welle

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $172.02
Stückpreis: $172.02
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Umweltprodukterklärung - EPD1SCC311204D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311030M0202
Mechanische Zeichnungenos20fb12a1.stp
Umweltprodukterklärung - EPD1SCC311204D0201
Umgebungsbedingungen
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietLitauen (LT)
Abmessungen
Breite (Netto-Abmessung)106 mm
Höhe (Netto-Abmessung)97 mm
Tiefe (Netto-Abmessung)105 mm
Nettogewicht0.59 kg
1.3 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1130 mm
5.12 in
Länge Verpackungseinheit 1234 mm
9.21 in
Höhe Verpackungseinheit 1130 mm
5.12 in
Bruttogewicht Verpackungseinheit 10.7 kg
1.54 lb
EAN Verpackungseinheit 16417019420332
Technische Daten
Kabelquerschnitt2.5 ... 25 mm²
Anschlussmöglichkeitmehrdrähtig 0.75 … 10 mm²
flexibel 0.75 … 10 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 20 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 20 A
SicherungsgrößeA1
SicherungsartBritish Standard
GrifftypGriff und Welle nicht enthalten
MontageartBodenmontage
Anzahl Pole3P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 1.3 W
Bedingter Bemessungskurzschlussstrom (Inc)(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 20 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 20 A
(690 V) 20 A
Bemessungsbetriebsstrom AC-22A (Ie)(500 V) 20 A
(690 V) 20 A
Bemessungsbetriebsstrom AC-23A (Ie)(500 V) 20 A
(690 V) 20 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 5.5 kW
(400 V) 7.5 kW
(415 V) 7.5 kW
(500 V) 11 kW
(690 V) 15 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 1 Kiloampere rms
Empfohlener SchraubendreherHauptstromkreis Steckplatz
NormenIEC 60947-3
Schalter-Betriebsmechanismus12 (Zwischen den Polen)
AnschlussartSchraubklemme
Anzugsdrehmoment2 N·m
AbisolierlängeHauptstromkreis 12...14 mm
Hauptstromkreis 0.47…0.55 in
Technische Daten UL/CSA
AbisolierlängeHauptstromkreis 12...14 mm
Hauptstromkreis 0.47…0.55 in
Empfohlener SchraubendreherHauptstromkreis Steckplatz
Anzugsdrehmoment2 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC311129D2702
DNV GL Zertifikat1SCC311125D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3661961

ETIM for 1SCA108790R1001 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 15 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1 kA
Geeignet für Sicherungseinsätze (EF006692) sonstige
Polzahl (EF001391) 3
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) kurzer Drehgriff
Position des Betätigungselements (EF009410) vorne
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
