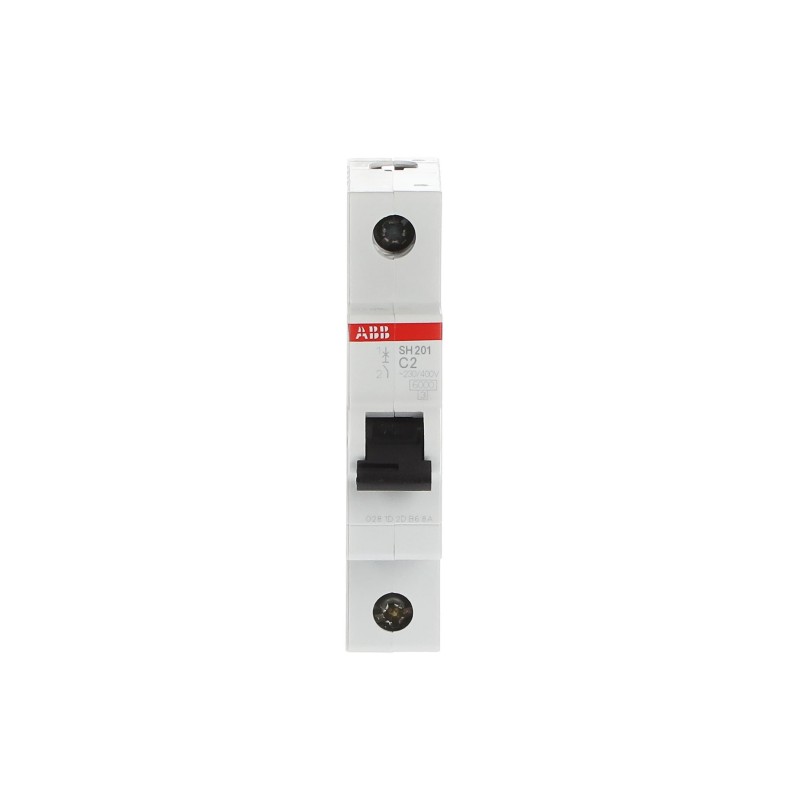

2CDS211001R0024 ABB Миниатюрный выключатель SH200 1P C 2 ампера Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

2CDS211001R0024 ABB Миниатюрный выключатель SH200 1P C 2 ампера

2CDS211001R0024

ABB

Миниатюрный выключатель - SH200 - 1P - C - 2 ампера

Компактные миниатюрные выключатели Home SH200 являются тока ограничивающим. Они имеют два различных механизма отключения, механизм задержки теплового отключения для защиты от перегрузки и электромеханический механизм отключения для защиты короткого замыкания. Они доступны в различных характеристиках (B,C), конфигурациях (1P,1P-N,2P,3P,3P-N,4P), возможностях разрыва (до 6 кА при 230/400 ВТ) и номинальных токах (до 40 А). Все MCB ассортимента SH200 соответствуют IEC/EN 60898-1, что позволяет использовать для жилых приложений.

Подробнее


Запасные части силовых переключателей

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
SH201-C2
Идентификатор продукта:
2CDS211001R0024
EAN:
4016779630542
Описание каталога:
Миниатюрный выключатель - SH200 - 1P - C - 2 ампера
Длинное описание:
Компактные миниатюрные выключатели Home SH200 являются тока ограничивающим. Они имеют два различных механизма отключения, механизм задержки теплового отключения для защиты от перегрузки и электромеханический механизм отключения для защиты короткого замыкания. Они доступны в различных характеристиках (B,C), конфигурациях (1P,1P-N,2P,3P,3P-N,4P), возможностях разрыва (до 6 кА при 230/400 ВТ) и номинальных токах (до 40 А). Все MCB ассортимента SH200 соответствуют IEC/EN 60898-1, что позволяет использовать для жилых приложений.
N n

технический

Стандарты:
IEC/EN 60898-1
Количество поляков:
1
Количество защищенных поляков:
1
Характеристика отключения:
до
Рейтинговый ток (Iн):
2 A
Оценка оперативного напряжения:
acc. в IEC 60898-1 230 / 400 V AC
Оценка напряжения (UР):
230 V AC
потери мощности:
1,8 Вт

при рейтинговых условиях эксплуатации на полюс 1,8 Вт
Оценка теплоизоляционного напряжения (Uя):
присоединиться к IEC/EN 60664-1 440 V
Оперативное напряжение:
Максимальная (включая толерантность) 253 V AC

Максимум 253 V AC

Минимум 12 V AC
Оценка частоты (f):
50 Гц

60 Гц
Оценка емкости короткого замыкания (Icn):
(230 / 400 V AC) 6 кА
Класс энергоограничения:
3
Категория переготовки:
III
Степень загрязнения:
2
Рейтинговый импульс выдерживает напряжение (Uшалун):
4 кВ

(6,2 кВ и уровень моря)

(5,0 кВ и 2000 м)
Диэлектрический тест напряжения:
50/60 Гц, 1 мин: 2 кВ
Материал для жилищного строительства:
Изоляционная группа II, RAL 7035
Тип привода:
коленчатый рычаг
Актуатор Материал:
Изоляционная группа II, Черный, Sealable
Маркировка привода:
I / O
Указание позиции контакта:
В / ВЫКЛЮЧАТЬ
Степень защиты:
IP20
Замечания:
IP40 в корпусе с крышкой
Электрическая выносливость:
Цикл переменного тока 20000
Механическая выносливость (Nэнду):
Цикл 20000 года
Тип терминала:
Винт терминалы
Тип винтового терминала:
Терминал Кейджа
Соединительной емкости:
Дирижер 25 / 25 мм2

Гибкий с Ferrule 0.75 ... 16 мм2

Гибкий 0,75 ... 16 мм2

Строгий 0,75 ... 25 мм2

Застрявшие 0,75 ... 25 мм2
Затягивание крутящего момента:
2 Нм
Рекомендуемый водитель винта:
Позидрив 2
Монтаж на DIN Rail:
TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715

TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
Позиция монтажа:
любой
Встроенная глубина (t2):
69 мм
Размер установки:
acc. к DIN 43880 1
Подключение к источнику питания:
произвольный

экологический

Температура окружающего воздуха:
Операция -25 ...

Хранение -40 ...
Справочная температура окружающего воздуха:
30 КК
Сопротивление Шок acc. к IEC 60068-2-27:
25г / 2 удара / 13 мс
Сопротивление вибрациям acc. к IEC 60068-2-6:
5g, 20 циклов на 5 ... 150 ... 5 Гц с нагрузкой 0,8 в
Условия окружающей среды:
28 циклов

с 55 КК / 90-96 %

и 25 КК / 95-100 %
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Размеры

Чистая ширина продукта:
17,5 мм
Чистая глубина продукта / Длина:
69 мм
Чистая высота продукта:
85 мм
Чистый вес продукта:
0,125 кг

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробки 10 шт.
Уровень пакета 1 Ширина:
92 мм
Пакет Уровень 1 Глубина / Длина:
183 мм
Пакет Уровень 1 Высота:
80 мм
Пакет Уровень 1 Валовой вес:
1,3 кг
Пакет Уровня 2 Единицы:
120 шт.
Пакет Уровень 2 EAN:
4016779988186

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85362010

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n9AKK107046A5460
Экологическая информация:N n2CDK400030D0201
Инструкции и руководства:N nНапечатано на упаковке
Информация RoHS:N n2CDK400030D0201

Популярные загрузки

Лист данных, техническая информация:N n2CSC400030D0202
Инструкции и руководства:N nНапечатано на упаковке

Классификации

Код классификации объектов:
фа
ИДВТ 6:
EC000042 - Миниатюрный выключатель (MCB)
ИДВТ 7:
EC000042 - Миниатюрный выключатель (MCB)
ИДВТ 8:
EC000042 - Миниатюрный выключатель (MCB)
eКласс:
V11.0 : 27141901
UNSPSC:
39121614
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG SPARE PARTS CIRCUIT BREAKERS EN.pdf 26 Mbytes
