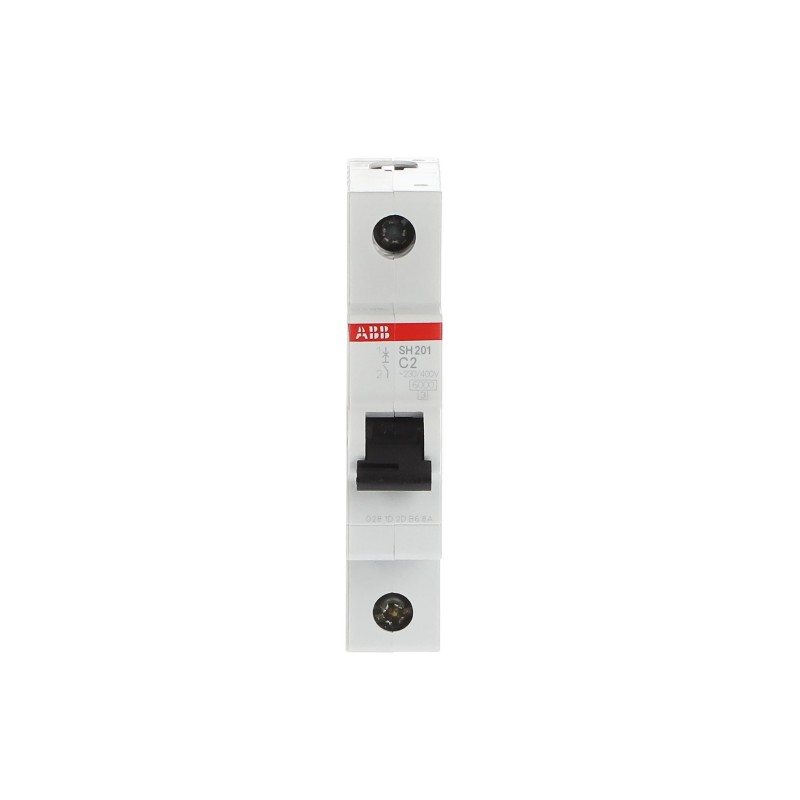

2CDS211001R0024 ABB Leitungsschutzschalter SH200 1P C 2 Ampere
2CDS211001R0024
ABB
Leitungsschutzschalter - SH200 - 1P - C - 2 Ampere
SH200 - SH200 - 1P - 2 A - C(AC) 6 kA
Ersatzteile Netzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions Profil | 9AKK108471A1003 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 92.1 % |
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| Verlängerung der Produktlebensdauer | Produkthaltbarkeit |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A3121 |
| Umweltprodukterklärung - EPD | 9AKK108468A1580 |
| Technische Daten | |
| Isolationsprüfspannung | 50/60 Hz - 1 min 2 kV |
| Einspeisung | Beliebig |
| Schaltstellungsanzeige | EIN / AUS |
| Energiebegrenzungsklasse | 3 |
| Elektrische Lebensdauer | 20000 AC Zyklen |
| Mechanische Belastbarkeit | 20000 Zyklen |
| Anzahl geschützter Pole | 1 |
| Anzahl Pole | 1P |
| Anzugsdrehmoment | 2 N·m |
| Bedienteilausführung | Schalthebel |
| Typ Schraubklemme | Rahmenklemme |
| Bedienteilkennzeichnung | I/O |
| Schaltgriffmaterial | Isolierstoffgruppe II, schwarz, plombierbar |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Zubehör anbaubar | Nein |
| Anschlussmöglichkeit | Leiter 25 / 25 mm² |
| flexibel mit Aderendhülse 0.75 ... 16 mm² | |
| flexibel 0.75 ... 16 mm² | |
| starr 0.75 ... 25 mm² | |
| mehrdrähtig 0.75 ... 25 mm² | |
| Anlagegröße | (nach DIN 43880) 1 |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | C |
| Bemessungsbetriebsspannung | (gemäß IEC 60898-1) 230 V AC |
| Betriebsspannung | (Maximum inkl. Toleranz) 253 V AC |
| (Minimum) 12 V AC | |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| auf 2000 m 5 kV | |
| auf Meereshöhe 6.2 kV | |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 2 A |
| Bemessungsschaltvermögen | (AC) 6 kA |
| (230 / 400 V AC) 6 kA | |
| (230 V) 6 kA | |
| Bedingter Bemessungskurzschlussstrom (Inc) | (230 V) 6 kA |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Verlustleistung | 1.8 W |
| bei Bemessungsbedingungen pro Pol 1.8 W | |
| Überspannungskategorie | III |
| Design | |
| Gehäusematerial | Isolierstoffgruppe II, RAL 7035 |
| Material Compliance | |
| RoHS Erklärung | 2CDK400607D2703 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20210608 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20251028 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (Lagerung) -40 ... +70 °C | |
| Referenztemperatur für die Auslösecharakteristik | 30 °C |
| Schutzart | IP20 |
| eingebaut im Verteiler mit Abdeckung IP40 | |
| Verschmutzungsgrad | 2 |
| Klimafestigkeit | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 5g 5 ... 150 ... 5 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 2 Schocks 13 ms |
| Umweltinformationen | 2CDK400030D0201 |
| Abmessungen | |
| Breite in Teilungseinheiten | 1.0 |
| Breite (Netto-Abmessung) | 17.5 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 69 mm |
| Nettogewicht | 0.102 kg |
| Gewicht pro Pol | 0.125 kg |
| Einbautiefe (t2) | 69 mm |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Bruttogewicht Verpackungseinheit 1 | 1.06 kg |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CDK400607D2703 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CDS207105P0001 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CSC400030D0202 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000042 - Leitungsschutzschalter |
| ETIM 10 | EC000042 - Leitungsschutzschalter |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| IDEA Granular Category Code (IGCC) | 4897 >> Miniature circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 60898-1 |
| Zertifizierungsstelle | EN |
| IEC | |
