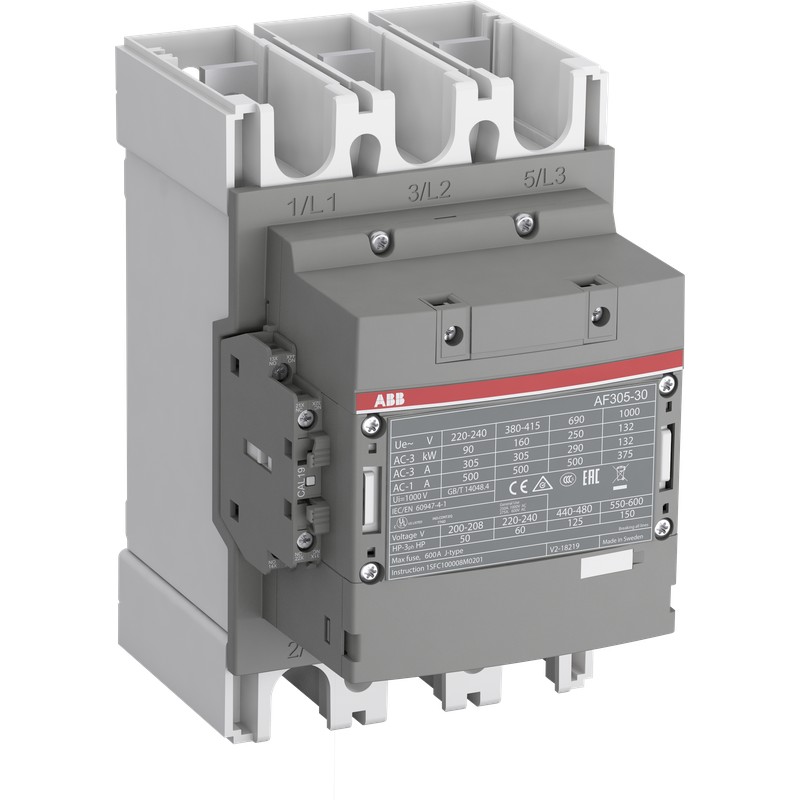

1SFL587063R1222 ABB AF305B-30-22-12 Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL587063R1222 ABB AF305B-30-22-12 Контактор

1SFL587063R1222

ABB

AF305B-30-22-12 Контактор

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФ305Б-30-22-12
  • Идентификатор продукта:
    1СФЛ587063R1222
  • EAN:
    7320500511053
  • Описание каталога:
    AF305B-30-22-12 Контактор
  • Длинное описание:
    AF305B-30-22-12 представляет собой 3-полюсный - 1000 В IEC или 600 В UL контактор с предварительно установленными вспомогательными контактами и стандартными наконечниками, управляющими двигателями до 160 кВт / 400 В переменного тока (AC-3) или 250 л.с. / 480 В UL и схемами импульсной мощности до 500 A (AC-1) или 400 A UL общего использования. Благодаря технологии автофокусировки контактор имеет широкий диапазон напряжения управления (48-130 В 50/60 Гц и постоянного тока), управляя большими колебаниями напряжения управления, снижая энергопотребление панели и обеспечивая отчетливые операции в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    140миллиметр
  • Чистая глубина продукта / Длина:
    180миллиметр
  • Чистая высота продукта:
    225миллиметр
  • Чистый вес продукта:
    3.9кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    2
  • Количество вспомогательных контактов NC:
    2
  • Стандарты:
    IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60077-1 (применимые части), IEC 60077-2 (применимые части), EN 50155 (применимые части), TR CU 001/2011, IEC 61373, Для подтверждения соответствия применимым частям на основе вашей заявки и комбинации, пожалуйста, проконсультируйтесь с вашими торговыми представителями ABB.
  • Оценка операционного текущего AC-1 (Iми):
    (1000 В) 40 °C 375 А
    (1000 В) 60 °C 325 А
    (1000 В) 70 °C 260 А
    (690 В) 40 °C 500 А
    (690 В) 60 °C 400 А
    (690 В) 70 °C 325 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 55 °C 305 А
    (440 В) 55 °C 305 А
    (500 В) 55 °C 290 А
    (690 В) 55 °C 290 А
    (1000 В) 55 °C 100 А
    (380 / 400 В) 55 °C 305 А
    (220 / 230 / 240 В) 55 °C 305
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 160 кВт
    (440 В) 160 кВт
    (500 В) 200 кВт
    (690 В) 250 кВт
    (1000 В) 185 кВт
    (380 / 400 В) 160 кВт
    (220 / 230 / 240 В) 90 кВт
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 2440 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 500 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 996 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 3050 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 1409 A
  • Оценка операционного текущего DC-1 (Iми):
    (100 В) 1 полюс, 40 °C 500 A
    (100 В) 1 полюс, 60 °C 400 A
    (100 В) 1 полюс, 70 °C 325 A
    (110 В) 1-полюсный, 40 °C 500 A
    (110 В) 1-полюсный, 60 °C 400 A
    (110 В) 1-полюсный, 70 °C 325 A
    (110 В) 2 полюса последовательно, 40 °C 500 A
    (110 В) 2 полюса последовательно, 60 °C 400 A
    (110 В) 2 полюса последовательно, 70 °C 325 A
    (110 В) 3 полюса последовательно, 40 °C 500 A
    (110 В) 3 полюса серии, 60 °C 400 A
    (110 В) 3 полюса последовательно, 70 °C 325 A
    (175 В) 2 полюса последовательно, 40 °C 500 A
    (175 В) 2 полюса последовательно, 60 °C 400 A
    (175 В) 2 полюса последовательно, 70 °C 325 A
    (200 В) 2 полюса последовательно, 40 °C 500 A
    (200 В) 2 полюса последовательно, 60 °C 400 A
    (200 В) 2 полюса последовательно, 70 °C 325 A
    (220 В) 2 полюса последовательно, 40 °C 500 A
    (220 В) 2 полюса последовательно, 60 °C 400 A
    (220 В) 2 полюса последовательно, 70 °C 325 A
    (220 В) 3 полюса последовательно, 40 °C 500 A
    (220 В) 3 полюса последовательно, 60 °C 400 A
    (220 В) 3 полюса последовательно, 70 °C 325 A
    (260 В) 3 полюса последовательно, 40 °C 500 A
    (260 В) 3 полюса серии, 60 °C 400 A
    (260 В) 3 полюса последовательно, 70 °C 325 A
    (300 В) 3 полюса последовательно, 40 °C 500 A
    (300 В) 3 полюса последовательно, 60 °C 400 A
    (300 В) 3 полюса последовательно, 70 °C 325 A
    (340 В) 3 полюса последовательно, 40 °C 500 A
    (340 В) 3 полюса последовательно, 60 °C 400 A
    (340 В) 3 полюса последовательно, 70 °C 325 A
    (350 В) 4 полюса последовательно, 40 °C 500 A
    (350 В) 4 полюса последовательно, 60 °C 400 A
    (350 В) 4 полюса последовательно, 70 °C 325 A
    (400 В) 4 полюса последовательно, 40 °C 500 A
    (400 В) 4 полюса последовательно, 60 °C 400 A
    (400 В) 4 полюса последовательно, 70 °C 325 A
    (440 В) 4 полюса последовательно, 40 °C 500 A
    (440 В) 4 полюса последовательно, 60 °C 400 A
    (440 В) 4 полюса последовательно, 70 °C 325 A
    (72 В) 1-полюсный, 40 °C 500 A
    (72 В) 1-полюсный, 60 °C 400 A
    (72 В) 1-полюсный, 70 °C 325 A
    (72 В) 2 полюса последовательно, 40 °C 500 A
    (72 В) 2 полюса последовательно, 60 °C 400 A
    (72 В) 2 полюса серии, 70 °C 325 A
    (72 В) 3 полюса последовательно, 40 °C 500 A
    (72 В) 3 полюса последовательно, 60 °C 400 A
    (72 В) 3 полюса последовательно, 70 °C 325 A
    (90 В) 1 полюс, 40 °C 500 A
    (90 В) 1 полюс, 60 °C 400 A
    (90 В) 1 полюс, 70 °C 325 A
  • Рейтинговый операционный ток DC-3 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 400 A
    (110 В) 2 полюса последовательно, 60 °C 400 A
    (110 В) 2 полюса последовательно, 70 °C 325 A
    (110 В) 3 полюса последовательно, 40 °C 400 A
    (110 В) 3 полюса серии, 60 °C 400 A
    (110 В) 3 полюса последовательно, 70 °C 325 A
    (220 В) 3 полюса последовательно, 40 °C 400 A
    (220 В) 3 полюса последовательно, 60 °C 400 A
    (220 В) 3 полюса последовательно, 70 °C 325 A
    (72 В) 2 полюса последовательно, 40 °C 400 A
    (72 В) 2 полюса последовательно, 60 °C 400 A
    (72 В) 2 полюса серии, 70 °C 325 A
    (72 В) 3 полюса последовательно, 40 °C 400 A
    (72 В) 3 полюса последовательно, 60 °C 400 A
    (72 В) 3 полюса последовательно, 70 °C 325 A
  • Рейтинговый операционный ток DC-5 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 400 A
    (110 В) 2 полюса последовательно, 60 °C 400 A
    (110 В) 2 полюса последовательно, 70 °C 325 A
    (110 В) 3 полюса последовательно, 40 °C 400 A
    (110 В) 3 полюса серии, 60 °C 400 A
    (110 В) 3 полюса последовательно, 70 °C 325 A
    (220 В) 3 полюса последовательно, 40 °C 400 A
    (220 В) 3 полюса последовательно, 60 °C 400 A
    (220 В) 3 полюса последовательно, 70 °C 325 A
    (72 В) 2 полюса последовательно, 40 °C 400 A
    (72 В) 2 полюса последовательно, 60 °C 400 A
    (72 В) 2 полюса серии, 70 °C 325 A
    (72 В) 3 полюса последовательно, 40 °C 400 A
    (72 В) 3 полюса последовательно, 60 °C 400 A
    (72 В) 3 полюса последовательно, 70 °C 325 A
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    300 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    50 Гц / 60 Гц 48 ... 130 В
    Dc Операция 48 ... 130 В
  • Потребление катушек:
    Удержание на максимальном номинальном напряжении цепи управления 50 Гц 17 В·А
    Удержание на максимальном номинальном напряжении цепи управления 60 Гц 17 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 340 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 340 В·А
    Втягивание при максимальном номинальном напряжении цепи управления DC 360 Вт
  • Тип терминала:
    Основная схема: Бары

Технический UL/CSA

  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 400 А
  • Рейтинг лошадиных сил UL/CSA:
    (200 ... 208 В переменного тока) Трехфазный 100 л.с.
    (220 ... 240 В переменного тока) Трехфазный 125 л.с.
    (440 ... 480 В переменного тока) Трехфазный 250 л.с.
    (550 ... 600 В переменного тока) Трехфазный 300 л.с.

экологический

  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    263 мм
  • Пакет Уровень 1 Глубина / Длина:
    203 мм
  • Пакет Уровень 1 Высота:
    289 мм
  • Пакет Уровень 1 Валовой вес:
    4,6 кг
  • Пакет Уровень 1 EAN:
    7320500511053

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы
  • E-Number (Швеция):
    3210453
