Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

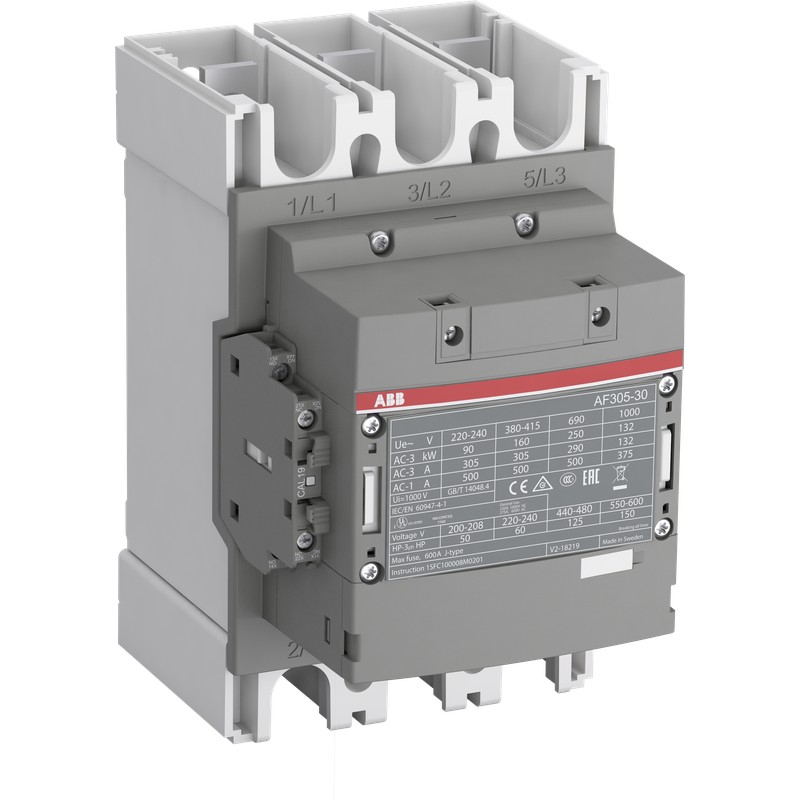

1SFL587063R1222 ABB AF305B-30-22-12 Contator

0/5 - 0 Opiniones

Referência: 1SFL587063R1222

Fabricante: ABB

Descrição:

AF305B-30-22-12 Contator

Mais detalhes

Categorias:

Contatores e relés de sobrecarga

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Garantía, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

Best sellers

▲

Mais informação

▲

Ordering
Quantidade Mínima de Encomenda	1 piece
Número de tarifa aduaneira	85364900
Popular Downloads
Ficha de dados, informação técnica	1SBC100214C0202
Data Sheet, Technical Information (Part 2)	1SAC200017M0002
Instruções e Manuais	1SFC100008M0201
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Largura Líquida do Produto	140 mm
Profundidade/Comprimento Líquidos do Produto	180 mm
Altura Líquida do Produto	225 mm
Peso Líquido do Produto	3.9 kg
Diagrama de medidas	1SFB535001G1060
Technical
Number of Main Contacts NO	3
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	2
Number of Auxiliary Contacts NC	2
Número de polos	3P
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensão operacional nominal	Main Circuit 1000 V
Frequência nominal (f)	Main Circuit 50 / 60 Hz
Rated Operational Current AC-1 (I_e)	(1000 V) 40 °C 375 A
	(1000 V) 60 °C 325 A
	(1000 V) 70 °C 260 A
	(690 V) 40 °C 500 A
	(690 V) 60 °C 400 A
	(690 V) 70 °C 325 A
Rated Operational Current AC-3 (I_e)	(415 V) 55 °C 305 A
	(440 V) 55 °C 305 A
	(500 V) 55 °C 290 A
	(690 V) 55 °C 290 A
	(1000 V) 55 °C 100 A
	(380 / 400 V) 55 °C 305 A
	(220 / 230 / 240 V) 55 °C 305 A
Rated Operational Current DC-1 (I_e)	(100 V) 1 Pole, 40 °C 500 A
	(100 V) 1 Pole, 60 °C 400 A
	(100 V) 1 Pole, 70 °C 325 A
	(110 V) 1-Pole, 40 °C 500 A
	(110 V) 1-Pole, 60 °C 400 A
	(110 V) 1-Pole, 70 °C 325 A
	(110 V) 2 Poles in Series, 40 °C 500 A
	(110 V) 2 Poles in Series, 60 °C 400 A
	(110 V) 2 Poles in Series, 70 °C 325 A
	(110 V) 3 Poles in Series, 40 °C 500 A
	(110 V) 3 Poles in Series, 60 °C 400 A
	(110 V) 3 Poles in Series, 70 °C 325 A
	(175 V) 2 Poles in Series, 40 °C 500 A
	(175 V) 2 Poles in Series, 60 °C 400 A
	(175 V) 2 Poles in Series, 70 °C 325 A
	(200 V) 2 Poles in Series, 40 °C 500 A
	(200 V) 2 Poles in Series, 60 °C 400 A
	(200 V) 2 Poles in Series, 70 °C 325 A
	(220 V) 2 Poles in Series, 40 °C 500 A
	(220 V) 2 Poles in Series, 60 °C 400 A
	(220 V) 2 Poles in Series, 70 °C 325 A
	(220 V) 3 Poles in Series, 40 °C 500 A
	(220 V) 3 Poles in Series, 60 °C 400 A
	(220 V) 3 Poles in Series, 70 °C 325 A
	(260 V) 3 Poles in Series, 40 °C 500 A
	(260 V) 3 Poles in Series, 60 °C 400 A
	(260 V) 3 Poles in Series, 70 °C 325 A
	(300 V) 3 Poles in Series, 40 °C 500 A
	(300 V) 3 Poles in Series, 60 °C 400 A
	(300 V) 3 Poles in Series, 70 °C 325 A
	(340 V) 3 Poles in Series, 40 °C 500 A
	(340 V) 3 Poles in Series, 60 °C 400 A
	(340 V) 3 Poles in Series, 70 °C 325 A
	(72 V) 1-Pole, 40 °C 500 A
	(72 V) 1-Pole, 60 °C 400 A
	(72 V) 1-Pole, 70 °C 325 A
	(72 V) 2 Poles in Series, 40 °C 500 A
	(72 V) 2 Poles in Series, 60 °C 400 A
	(72 V) 2 Poles in Series, 70 °C 325 A
	(72 V) 3 Poles in Series, 40 °C 500 A
	(72 V) 3 Poles in Series, 60 °C 400 A
	(72 V) 3 Poles in Series, 70 °C 325 A
	(90 V) 1 Pole, 40 °C 500 A
	(90 V) 1 Pole, 60 °C 400 A
	(90 V) 1 Pole, 70 °C 325 A
Rated Operational Current DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 400 A
	(110 V) 2 Poles in Series, 60 °C 400 A
	(110 V) 2 Poles in Series, 70 °C 325 A
	(110 V) 3 Poles in Series, 40 °C 400 A
	(110 V) 3 Poles in Series, 60 °C 400 A
	(110 V) 3 Poles in Series, 70 °C 325 A
	(220 V) 3 Poles in Series, 40 °C 400 A
	(220 V) 3 Poles in Series, 60 °C 400 A
	(220 V) 3 Poles in Series, 70 °C 325 A
	(72 V) 2 Poles in Series, 40 °C 400 A
	(72 V) 2 Poles in Series, 60 °C 400 A
	(72 V) 2 Poles in Series, 70 °C 325 A
	(72 V) 3 Poles in Series, 40 °C 400 A
	(72 V) 3 Poles in Series, 60 °C 400 A
	(72 V) 3 Poles in Series, 70 °C 325 A
Rated Operational Current DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 400 A
	(110 V) 2 Poles in Series, 60 °C 400 A
	(110 V) 2 Poles in Series, 70 °C 325 A
	(110 V) 3 Poles in Series, 40 °C 400 A
	(110 V) 3 Poles in Series, 60 °C 400 A
	(110 V) 3 Poles in Series, 70 °C 325 A
	(220 V) 3 Poles in Series, 40 °C 400 A
	(220 V) 3 Poles in Series, 60 °C 400 A
	(220 V) 3 Poles in Series, 70 °C 325 A
	(72 V) 2 Poles in Series, 40 °C 400 A
	(72 V) 2 Poles in Series, 60 °C 400 A
	(72 V) 2 Poles in Series, 70 °C 325 A
	(72 V) 3 Poles in Series, 40 °C 400 A
	(72 V) 3 Poles in Series, 60 °C 400 A
	(72 V) 3 Poles in Series, 70 °C 325 A
Rated Operational Power AC-3 (P_e)	(415 V) 160 kW
	(440 V) 160 kW
	(500 V) 200 kW
	(690 V) 250 kW
	(1000 V) 185 kW
	(380 / 400 V) 160 kW
	(220 / 230 / 240 V) 90 kW
Rated Breaking Capacity AC-3e	8.5 x Ie AC-3e
Rated Making Capacity AC-3	10 x Ie AC-3
Rated Making Capacity AC-3e	12 x Ie AC-3e
Rated Short-time Withstand Current Low Voltage (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 500 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 1409 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 3050 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 2440 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 996 A
Rated Insulation Voltage (U_i)	acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V
	acc. to UL/CSA 600 V
Maximum Electrical Switching Frequency	(AC-1) 300 cycles per hour
	(AC-3) 300 cycles per hour
Mechanical Durability	5 million
Maximum Mechanical Switching Frequency	300 cycles per hour
Coil Operating Limits	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Rated Control Circuit Voltage (U_c)	50 Hz / 60 Hz 48 ... 130 V
	DC Operation 48 ... 130 V
Coil Consumption	Holding at Max. Rated Control Circuit Voltage 50 Hz 23.2 V·A
	Holding at Max. Rated Control Circuit Voltage 60 Hz 23.2 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2 V·A
	Holding at Max. Rated Control Circuit Voltage DC 2 W
	Pull-in at Max. Rated Control Circuit Voltage 50 Hz 975 V·A
	Pull-in at Max. Rated Control Circuit Voltage 60 Hz 975 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 1225 V·A
	Pull-in at Max. Rated Control Circuit Voltage DC 1225 W
Power Loss	19 W
	at Rated Operating Conditions per Pole 19 W
Connecting Capacity Main Circuit	Flexible 2 x 70 ... 185 mm²
	Rigid Cu-Cable 2 x 70 ... 185 mm²
Connecting Capacity Auxiliary Circuit	Flexible with Ferrule 2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
	Flexible 2x0.75 ... 2.5 mm²
	Solid 2 x 1 ... 4 mm²
	Stranded 2 x 1 .... 4 mm²
Connecting Capacity	Flexible 2 x 70 ... 185 mm²
	Rigid Cu-Cable 2 x 70 ... 185 mm²
Grau de proteção	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP40
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
Binário de aperto	Cable Lug 9 N·m
	Main Circuit 22 ... 43 N·m
Tipo de terminal	Main Circuit: Bars
Nome de Produto	Block Contactor
Technical UL/CSA
Maximum Operating Voltage UL/CSA	Main Circuit 600 V
General Use Rating UL/CSA	(1000 V AC) 400 A
Classificação de potência UL/CSA	(200 ... 208 V AC) Three Phase 100 hp
	(220 ... 240 V AC) Three Phase 125 hp
	(440 ... 480 V AC) Three Phase 250 hp
	(550 ... 600 V AC) Three Phase 300 hp
Full Load Amps Motor Use	(200 ... 208 V AC) Three Phase 285 A
	(220 ... 240 V AC) Three Phase 312 A
	(440 ... 480 V AC) Three Phase 302 A
	(550 ... 600 V AC) Three Phase 289 A
Environmental
Temperatura do ar ambiente	Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C
	Close to Contactor for Storage -40 ... 70 °C
Altitude de operação máxima permissível	Without Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informação RoHS	2CMT2021-006277
Toxic Substances Control Act - TSCA	2CMT2023-006525
REEE B2C / B2B	Business To Business
Categoria REEE	5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sim
ABB Site Meeting Group Waste To Landfill Target	Non-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions	1SFC100112M0002
Environmental Product Declaration - EPD	1SFC100104D0201
Improved Energy Efficiency for Customers	Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 76.3 %
Sustainable Material Content in Product (wt. %)	Recycled Metal - 33 %
Certificates and Declarations
A2L Certificate – UL	9AKK108468A6695
CB Certificate	SE-89316
CQC Certificate	CQC2014010304676670
Declaration of Conformity - CCC	2020980304001305
Declaração de conformidade -CE	2CMT2015-005440
Declaration of Conformity - UKCA	2CMT2020-006124
EAC Certificate	9AKK107046A8618
Certificado UL	20121217-E36588
Container Information
Unidades de embalagem Nível 1	box 1 piece
Largura da embalagem Nível 1	263 mm
Profundidade/Comprimento da embalagem Nível 1	203 mm
Altura da embalagem Nível 1	289 mm
Peso bruto da embalagem Nível 1	4.6 kg
Nível de Embalagem 1 EAN	7320500511053
External Classifications and Standards
Código de classificação do objeto	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Código de Categoria Granular IDEA (IGCC)	4755 >> Contactors
E-Number (Sweden)	3210453
