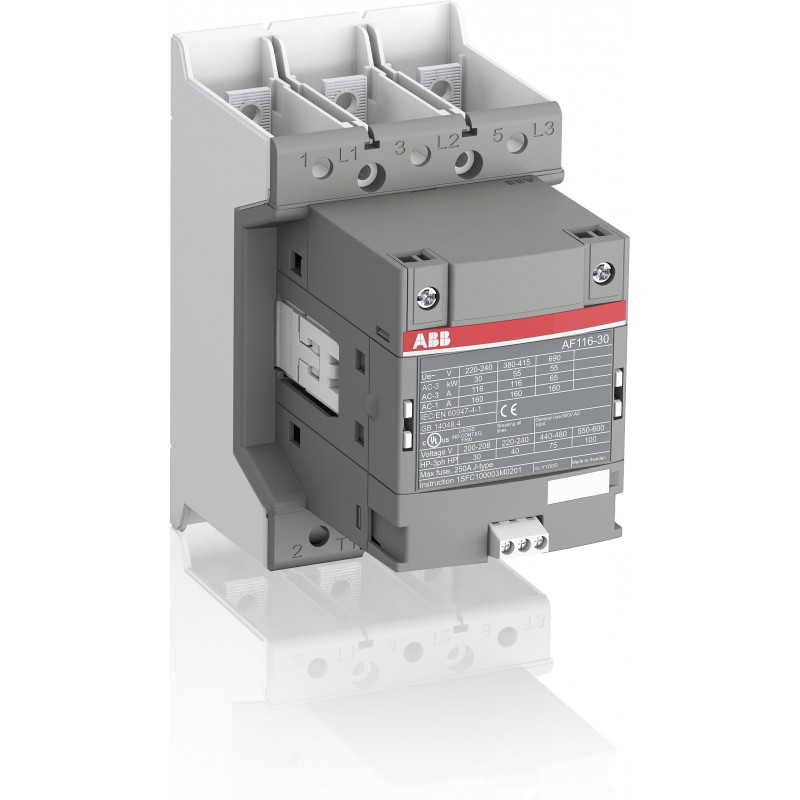

1SFL427001R3300 ABB AF116-30-00-33 Контактор
1SFL427001R3300
ABB
AF116-30-00-33 Контактор
AF116-30-00-33 представляет собой 3-полюсный контактор IEC 1000 В или 600 В UL с двойным зажимом, управляющими двигателями до 55 кВт / 400 В переменного тока (AC-3) или 75 л.с. / 480 В UL и переключающения силовых цепей до 160 А (AC-1) или 160 А UL общего использования. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (100-250 В 50/60 Гц и постоянного тока), управляя большими колебаниями напряжения управления, снижая энергопотребление панели и обеспечивая отчетливые операции в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
АФ116-30-00-33
Идентификатор продукта:
1SFL427001R3300
EAN:
7320500478493
Описание каталога:
AF116-30-00-33 Контактор
Длинное описание:
AF116-30-00-33 представляет собой 3-полюсный контактор IEC 1000 В или 600 В UL с двойным зажимом, управляющими двигателями до 55 кВт / 400 В переменного тока (AC-3) или 75 л.с. / 480 В UL и переключающения силовых цепей до 160 А (AC-1) или 160 А UL общего использования. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (100-250 В 50/60 Гц и постоянного тока), управляя большими колебаниями напряжения управления, снижая энергопотребление панели и обеспечивая отчетливые операции в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Лист данных, техническая информация:N n1СБК100192С02
Инструкции и руководства:N n1SFC100003M0201
Размеры
Чистая ширина продукта:
90 мм
Чистая глубина продукта / Длина:
142,5 мм
Чистая высота продукта:
150 мм
Чистый вес продукта:
1,55 кг
технический
Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0
Количество вспомогательных контактов NC:
0
Оценка оперативного напряжения:
Главная трасса 690 V
Оценка частоты (f):
Основная цепь 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 160 A
Оценка операционного текущего AC-1 (Iми):
(690 В) 40 °C 160
(690 В) 60 °C 145 А
(690 В) 70 °C 130
Оценка операционного текущего AC-3 (Iми):
(415 В) 55 °C 116 А
(440 В) 55 °C 116 А
(500 В) 55 °C 110 А
(690 В) 55 КК 65 А
(380 / 400 В) 55 °C 116 А
(220 / 230 / 240 В) 55 °C 116
Оценка оперативной мощности AC-3 (Pми):
(415 V) 55 кВт
(440 В) 75 кВт
(500 В) 75 кВт
(690 В) 55 кВт
(380 / 400 В) 55 кВт
(220 / 230 / 240 В) 30 кВт
Оценка разрыва емкости AC-3 acc. в IEC 60947-4-1:
8 х Ie AC-3
Оценка мощности AC-3 acc. в IEC 60947-4-1:
10 x Ie AC-3
Защитные устройства короткого замыкания:
Предохранители типа gG 250 A
Оцененный короткий ток выдержки (Icw):
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 928 А
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 15 мин 160 A
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 379 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 1160 A
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 536 А
Максимальная частота электрического переключения:
(AC-1) 300 циклов в час
(AC-2 / AC-4) 150 циклов в час
(AC-3) 300 циклов в час
Оценка теплоизоляционного напряжения (Uя):
acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (Uшалун):
8 кВ
Механическая долговечность:
5 миллионов
Максимальная частота механических коммутов:
300 циклов в час
Ограничения эксплуатации катушки:
(согласно МЭК 60947-4-1) Uc (при θ ≤ 70 °C)
Высокое напряжение цепи управления (Uдо):
50 Гц 100 ... 250 В
60 Гц 100 ... 250 В
Dc Операция 100 ... 250 В
Потребление катушек:
Удержание на максимальном номинальном напряжении цепи управления 50 Гц 6 В·А
Удержание на максимальном номинальном напряжении цепи управления 60 Гц 6 В·А
Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 130 В·А
Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 130 В·А
Втягивание при максимальном номинальном напряжении цепи управления DC 135 Вт
Время работы:
Между обесточиванием катушки и открытием контакта NO 37 ... 47 мс
Между возбуждением катушки и закрытием контакта NO 25 ... 55 мс
Степень защиты:
присоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
Тип терминала:
Двойной зажим
Технический UL/CSA
Общий рейтинг использования UL/CSA:
(600 В переменного тока) 160 А
экологический
Температура окружающего воздуха:
Близко к контактору, оснащен термореле O / L (0,85 ... 1.1 Uc) -25 ... +55 °C
Близко к контактору без тепловой O / L Эстафета (0,85 ... 1.1 Uc) -40 ...
Близко к контактору для хранения -40 ... +70 °C
Максимальная допустимая эксплуатационая высота:
3000 м
Статус RoHS:
В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Сертификаты и декларации (номер документа)
Сертификат ABS:N n14-LD1092198-КПК
Сертификат BV:N nBV_36353_A0BV
Сертификат ЦБ:N nSEMKO_SE-70479М1
Сертификат CCS:N nГБ14Т00030
Сертификат КЗК:N nCQC2013010304604055
Сертификат cUL:N n20120925-Э36588
Декларация соответствия - CCC:N n2020980304001304
Декларация соответствия - CE:N n2СМТ2015-005439
Сертификат DNV:N nDNV_E-14043
Сертификат DNV GL:N nDNV_E-14043
Сертификат EAC:N n9АКК107046А8618
Сертификат GL:N nDNV_E-14043
Инструкции и руководства:N n1SFC100003M0201
Сертификат LR:N nLR_14_70011(E1)
Сертификат PRS:N nTE_2092_880423_16
Сертификат RINA:N nELE060313XG_002
Сертификат RMRS:N n9АКК107045А6978
Информация RoHS:N n2СМТ2015-005439
UL Листинг карты:N nUL_E36588
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
207 мм
Пакет Уровень 1 Глубина / Длина:
216 мм
Пакет Уровень 1 Высота:
150 мм
Пакет Уровень 1 Валовой вес:
1,75 кг
Пакет Уровень 1 EAN:
7320500478493
Классификации
Код классификации объектов:
кью
ИДВТ 4:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 5:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
eКласс:
V11.0 : 27371003
UNSPSC:
39121529
Гранулярный код категории IDEA (IGCC):
4755 >> контакторы
E-Number (Финляндия):
3707479
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 100 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 100 V |
| Rated control supply voltage DC (EF003980) | 100 V |
| Voltage type for actuating (EF008242) | AC/DC |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 160 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 116 A |
| Rated operation power at AC-3, 400 V (EF001364) | 55 kW |
| Rated operation power NEMA (EF011960) | 14.9140 kW |
| Modular version (EF001126) | No |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
