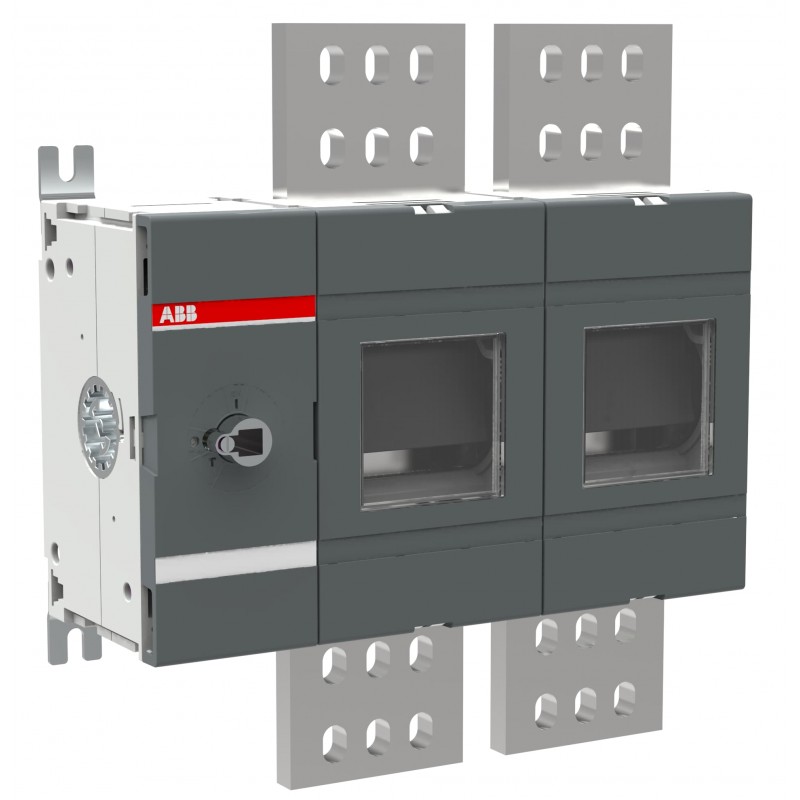

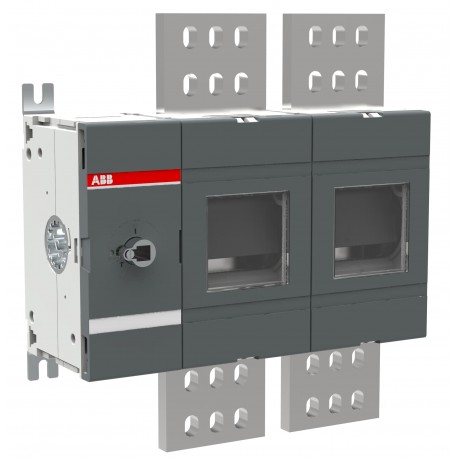

1SCA160392R1001 ABB Разъединитель ДЦ-20 OT2500E02-135 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA160392R1001 ABB Разъединитель ДЦ-20 OT2500E02-135

1SCA160392R1001

ABB

Разъединитель ДЦ-20 OT2500E02-135

Базовый монтаж 2-полюсный, передний разъединитель до 1500 В постоянного тока, 2500 Ампер с типом подключения 1, категория использования DC-20B, ручка и вал в комплект не входят, наконечник с наконечником, комплект болтов в комплекте

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $3,044.46
Цена за единицу: $3,044.46
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    OT2500E02-135
  • Идентификатор продукта:
    1СКА160392Р1001
  • EAN:
    6417019901688
  • Описание каталога:
    OT2500E02-135 Разъединитель
  • Длинное описание:
    Базовый монтаж 2-полюсный, передний разъединитель до 1500 В постоянного тока, 2500 Ампер с типом подключения 1, категория использования DC-20B, ручка и вал в комплект не входят, наконечник с наконечником, комплект болтов в комплекте

Круговое значение

Экологическая прозрачность

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85353010
  • Страна происхождения:
    Финляндия (FI)
    Китай (CN)

Популярные загрузки

Размеры

  • Размер рамы продукта:
    ОТ2500-135
  • Чистая ширина продукта:
    346.5миллиметр
    13.6 дюйма
  • Чистая высота продукта:
    376.5миллиметр
    14.8 дюйма
  • Чистая глубина продукта / Длина:
    145.5миллиметр
    5.7 дюйма
  • Чистый вес продукта:
    16.3кг
    35,9 фунта

технический

  • Конфигурация подключения:
    Тип подключения 1
  • Номинальный рабочий ток DC-20B:
    (1500 В постоянного тока) 2500 А
  • Номинальный рабочий ток переменного тока-20В:
    (1000 В переменного тока) 2500 А
  • Обычный тепловой ток свободного воздуха (IЙ):
    Θ = 40 °C 2500 А
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 2500 А
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1500 В
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 0,3 с 80 кА
  • потери мощности:
    при номинальных условиях эксплуатации на полюс 85 Вт
  • Степень загрязнения:
    3
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Диаметр шафта:
    12 мм
    0.47 дюйма
  • Длина шафта:
    280 мм
    11.0 дюймы
  • Переключатели Рабочего механизма:
    Механизм на конце переключателя
    02 (левая сторона)
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Фронтальный
  • Стандарты:
    МЭК 60947-1, -3
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    2
  • Степень защиты:
    Передний IP00
  • Тип терминала:
    Луговые терминалы
  • Ширина терминала:
    100 мм
    3.94 дюйма
  • Механическая долговечность:
    6000 цикл
  • Тип замка:
    Нет
  • Использование:
    Система накопления энергии (ESS)
  • Категория использования:
    Подключение и разъединение в условиях холостого хода - периодическое срабатывание (DC-20B)
    Подключение и отключение в режиме холостого хода - периодическое срабатывание (AC-20B)

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Экологическая информация:
    1SCC301268D0201
  • Закон о контроле над токсичными веществами - TSCA:
    1СКК011025Д0201

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    400 мм
    15.7 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    435 мм
    17.1 дюйм
  • Пакет Уровень 1 Высота:
    170 мм
    6.7 дюйма
  • Пакет Уровень 1 Валовой вес:
    17,6 кг
    38,8 фунта
  • Пакет Уровень 1 EAN:
    6417019901688

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • ИДВТ 9:
    EC000216 - Выключатель-разъединитель (низковольтный)
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA160392R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Number of poles (EF001391) 2
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Interlockable (EF006281) Yes
Degree of protection (IP), front side (EF003118) IP00
