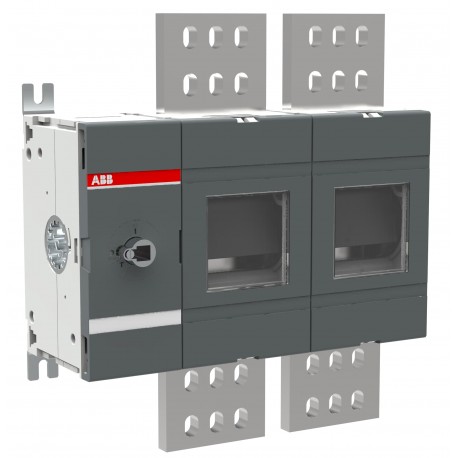

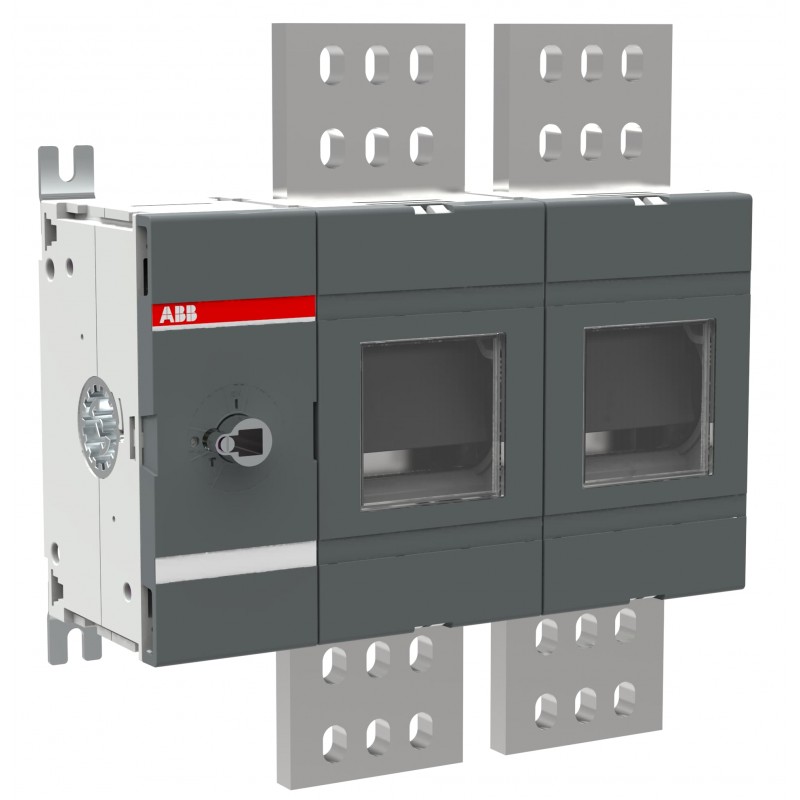

ABB 1SCA160392R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA160392R1001 ABB Sectionneur intégré DC-20 OT2500E02-135

Code: 1SCA160392R1001

Fabricant: ABB

Description:

Sectionneur intégré DC-20 OT2500E02-135
OT2500E02-135 Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 2.446,86 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301121M0201
Informations environnementales1SCC301268D0201
Déclaration environnementale de produit - DEP1SCC301304D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC301240D0201
Informations RoHS1SCC301239D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301023C0201
Instructions et manuels1SCC301104M0201
Déclaration environnementale de produit - DEP1SCC301304D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301268D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85353010
Pays ou territoire d'origineFinland
China
Dimensions
Taille du cadre du produitOT2500-135
Largeur nette du produit346.5 mm
13.6 in
Hauteur nette du produit376.5 mm
14.8 in
Profondeur/longueur nette du produit145.5 mm
5.7 in
Poids net du produit16.3 kg
35.9 lb
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1400 mm
15.7 in
Profondeur/Longueur du niveau d’emballage 1435 mm
17.1 in
Hauteur du niveau d’emballage 1170 mm
6.7 in
Poids brut du colis niveau 117.6 kg
38.8 lb
Code EAN du niveau d’emballage 16417019901688
Technique
Configuration de la connexionConnection type 1
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 2500 A
Courant thermique conventionnel (Ithe)Fully Enclosed 2500 A
Degré de protectionFront IP00
Type de poignéeHandle and shaft not included
Durabilité mécanique600 cycle
Type de montageBase mounting
Nombre de circuits1
Nombre de pôles2P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 85 W
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)1500 V
Courant de fonctionnement nominal AC-20B(1000 V AC) 2500 A
Courant de fonctionnement nominal DC-20B(1500 V DC) 2500 A
Courant nominal de courte durée admissible basse tension (Icw)for 0.3 s 80 kA
Tension nominale (Ur)1500 V
Diamètre de l'arbre12 mm
0.47 in
Longueur de l'arbre280 mm
11.0 in
Fonctions spécialesNo
NormesIEC 60947-1, -3
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
02 (Left Side)
Type de terminalBornes à œillets
Largeur du terminal100 mm
3.94 in
UtilisationEnergy Storage System (ESS)
Catégorie d'utilisationConnecting and disconnecting under no-load conditions - occasional actuation (DC-20B)
Connecting and disconnecting under no-load conditions - occasional actuation (AC-20B)
Certificats et déclarations
Certificat A2L – IEC1SCC301338D0201
Certificat CCC2023980302000100
Déclaration de conformité - CE1SCC301229D2701
Certificat DNV GL1SCC301184D0204
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC004963 - Switch disconnector (DC)
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA160392R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique d'encastrement fixe pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
