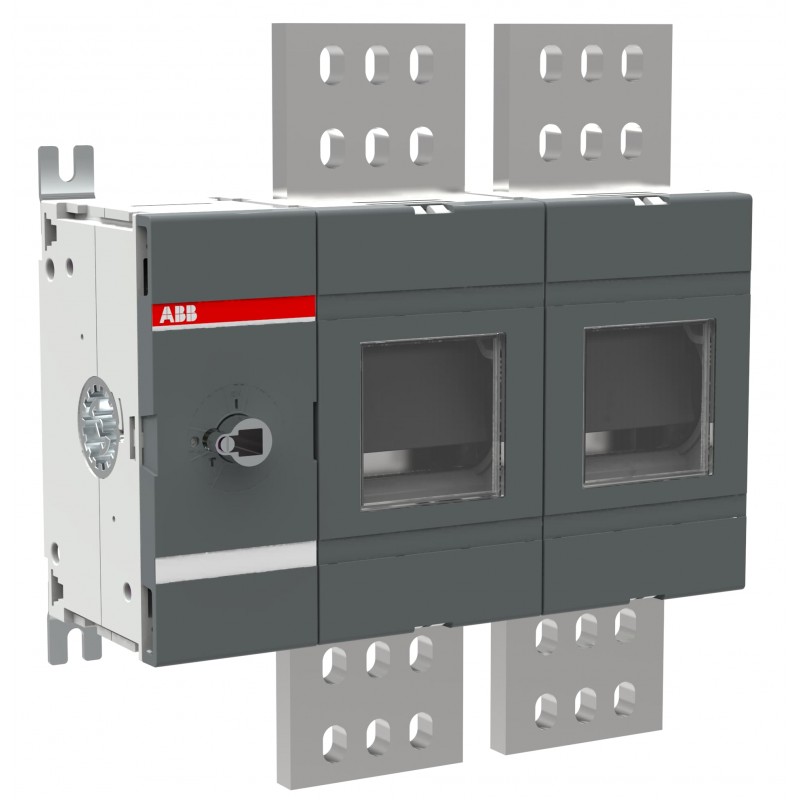

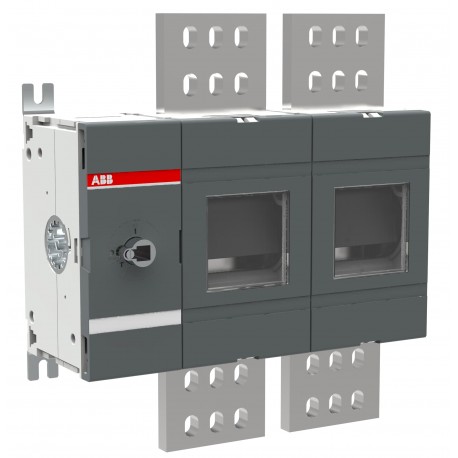

1SCA160392R1001 ABB Int. Seccionador DC-20 OT2500E02-135
1SCA160392R1001
ABB
Int. Seccionador DC-20 OT2500E02-135
OT2500E02-135 Disconnector
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC301121M0201 |
| Información medioambiental | 1SCC301268D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301304D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC301240D0201 |
| Información sobre RoHS | 1SCC301239D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC301023C0201 |
| Instrucciones y manuales | 1SCC301104M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC301304D0201 |
| Ambiente | |
| Grado de protección | Front IP00 |
| Información medioambiental | 1SCC301268D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85353010 |
| País de origen | Finland |
| China | |
| Dimensiones | |
| Tamaño de bastidor del producto | OT2500-135 |
| Ancho del product | 346.5 mm |
| 13.6 in | |
| Alto del producto | 376.5 mm |
| 14.8 in | |
| Largo del product | 145.5 mm |
| 5.7 in | |
| Peso del product | 16.3 kg |
| 35.9 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 400 mm |
| 15.7 in | |
| Embalaje Nivel 1 Largo | 435 mm |
| 17.1 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 17.6 kg |
| 38.8 lb | |
| Embalaje Nivel 1 EAN | 6417019901688 |
| Técnica | |
| Configuración de conexión | Connection type 1 |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 2500 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 2500 A |
| Grado de protección | Front IP00 |
| Tipo de asa | Handle and shaft not included |
| Durabilidad mecánica | 600 cycle |
| Tipo de montaje | Base mounting |
| Número de circuitos | 1 |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Bottom In - Top Out | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 85 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1500 V |
| Corriente nominal de funcionamiento AC-20B | (1000 V AC) 2500 A |
| Corriente nominal de funcionamiento DC-20B | (1500 V DC) 2500 A |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 0,3 s 80 kA |
| Tensión nominal (Ur) | 1500 V |
| Diámetro del eje | 12 mm |
| 0.47 in | |
| Longitud del eje | 280 mm |
| 11.0 in | |
| Funciones especiales | No |
| Normas | IEC 60947-1, -3 |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 02 (Lado izquierdo) | |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 100 mm |
| 3.94 in | |
| Utilización | Energy Storage System (ESS) |
| Categoría de utilización | Conexión y desconexión en condiciones sin carga - accionamiento ocasional (DC-20B) |
| Conexión y desconexión en condiciones sin carga - accionamiento ocasional (AC-20B) | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC301338D0201 |
| Certificado CCC | 2023980302000100 |
| Declaración de conformidad - CE | 1SCC301229D2701 |
| Certificado DNV GL | 1SCC301184D0204 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Número de polos (EF001391) | 2 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP00 |
