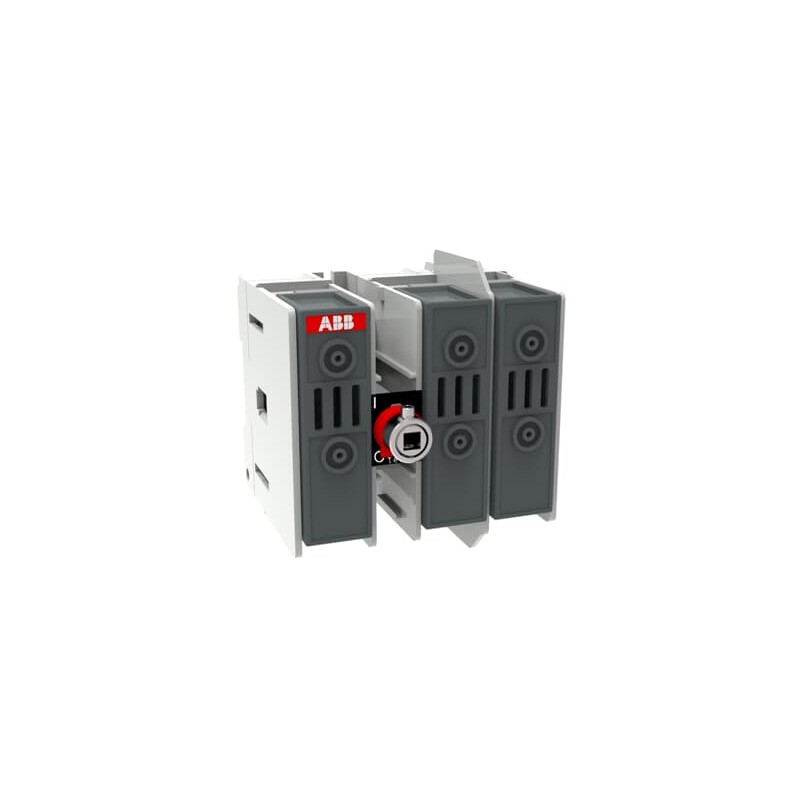

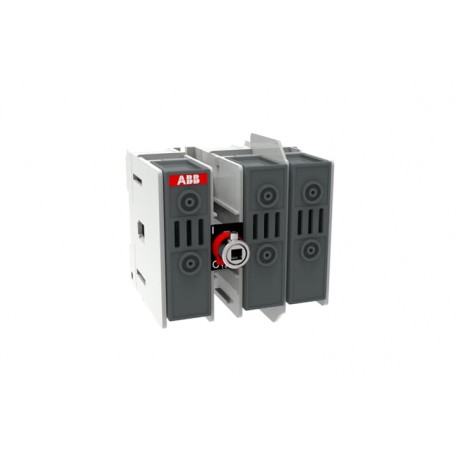

1SCA108824R1001 ABB Предохранитель OS30FAJ12
1SCA108824R1001
ABB
Предохранитель OS30FAJ12
OS30FAJ12 ПЛАВКИЙ РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| АББ ЭкоСолюшнс | |
|---|---|
| Экологическая декларация продукции - EPD | 1СКЧ311204Д0201 |
| Соответствие материалов | |
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Декларация REACH | 1SCC011021D0201 |
| Декларация RoHS | 1SCC011020D0201 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC311013C0201 |
| Инструкции и руководства | 1SCC311030M0202 |
| Механические чертежи | OS30FAJ12.stp |
| Экологическая декларация продукции - EPD | 1СКЧ311204Д0201 |
| экологический | |
| Степень защиты | согласно IEC 60529 IP20 |
| Степень загрязнения | 3 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Страна или территория происхождения | Литва |
| Размеры | |
| Ширина нетто продукта | 143 мм |
| Высота нетто продукта | 100 мм |
| Глубина / длина нетто продукта | 119 мм |
| Вес нетто продукта | 0,7 кг |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 240 мм |
| Уровень пакета 1 Глубина / Длина | 108 мм |
| Высота пакета 1-го уровня | 130 мм |
| Вес брутто пакета 1-го уровня | 0,7 кг |
| Пакет EAN уровня 1 | 6417019420912 |
| технический | |
| Сечение кабеля | 2.5 ... 25 мм² |
| Емкость подключения | Село на мель 0,75 ... 10 мм² |
| Гибкий 0,75 ... 10 мм² | |
| Обычный тепловой ток свободного воздуха (IЙ) | Θ = 40 °C 32 A |
| Обычный тепловой ток (Iтем) | Полностью закрытый 32 A |
| Степень защиты | согласно IEC 60529 IP20 |
| Размер предохранителя | 30 A |
| Система предохранителей | Класс J |
| Тип ручки | Ручка в комплект не входит |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 3P |
| Режим работы | фронт |
| Степень загрязнения | 3 |
| Положение линейных клемм | Верхний вх - нижний выход, нижний вх - верхний выход |
| Потери мощности | при номинальных рабочих условиях на полюс 2 Вт |
| Номинальный условный ток короткого замыкания (Inc) | (600 В переменного тока) 200 кА |
| Рейтинговый ток (Iн) | Главный контур 30A |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 12 кВ |
| Оценка теплоизоляционного напряжения (Uя) | 1000 V |
| Номинальный рабочий ток AC-21A (Iми) | (500 В) 30 А |
| (690 В) 30 А | |
| Номинальный рабочий ток AC-22A (Iми) | (500 В) 30 А |
| (690 В) 30 А | |
| Номинальный рабочий ток AC-23A (Iми) | (500 В) 30 А |
| (690 В) 30 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (220 ... 240 В) 7,5 кВт |
| (400 В) 15 кВт | |
| (415 В) 15 кВт | |
| (500 В) 18,5 кВт | |
| (690 В) 22 кВт | |
| Номинальное рабочее напряжение | Главная цепь 600 V AC |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 1 килоампер RMS |
| Рекомендуемая отвертка | Слот для основной цепи |
| Стандарты | УЛ98 |
| МЭК 60947-3 | |
| Механизм управления переключателями | 12 (Между полюсами) |
| Тип терминала | Винт терминалы |
| Момент затяжки | 1.5 … 2 Н·м |
| Длина зачистки проводов | Главный контур 12...14 мм |
| Главная цепь 0,47... 0.55 дюйм | |
| Технический UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | Главная цепь 600 V AC |
| Главная цепь 250 В постоянного тока | |
| Рейтинг ампера | 30 A |
| Номинальная мощность UL/CSA | (соответствует UL 240 V) 7,5 л.с. |
| (соответствует UL 480 V) 15 л.с. | |
| (соответствует UL 600 V) 20 л.с. | |
| Длина зачистки проводов | Главный контур 12...14 мм |
| Главная цепь 0,47... 0.55 дюйм | |
| Рекомендуемая отвертка | Слот для основной цепи |
| Момент затяжки | 1.5 … 2 Н·м |
| Момент затяжки UL/CSA | Проволочный зажим 17 дюйм·фунтов |
| Сертификаты и декларации | |
| Сертификат ATEX | Сертификация не требуется |
| Декларация соответствия - CE | 1СКК311129Д2702 |
| Сертификат DNV GL | 1СЦ311125Д0203 |
| Сертификат UL | СЕРТИФИКАТ CULUS OS30FA_ |
| Внешние классификации и стандарты | |
| Классификационный код объекта | кью |
| ИДВТ 9 | EC001040 - Разъединитель выключателя предохранителей |
| ИДВТ 10 | EC001040 - Разъединитель выключателя предохранителей |
| УНСПСК | 39122233 |
| Код детализированной категории IDEA (IGCC) | 5291 >> Разъединитель предохранителей |
| eКласс | V11.1 : 27371401 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as safety switch (EF006985) | Yes |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated permanent current Iu (EF001389) | 32 A |
| Rated operation power at AC-23, 400 V (EF007027) | 22 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 80 kA |
| Rated short-time withstand current lcw (EF007050) | 1 kA |
| Suitable for fuses (EF006692) | Other |
| Number of poles (EF001391) | 3 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Cable entry (EF000537) | Other |
| Equipped with connectors (EF011696) | Yes |
| Suitable for floor mounting (EF007243) | No |
| Suitable for front mounting (EF007246) | No |
| Suitable for busbar mounting (EF007259) | Yes |
| Type of control element (EF006976) | Short thumb-grip |
| Position control element (EF009410) | Front |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Version as emergency stop installation (EF006959) | No |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
