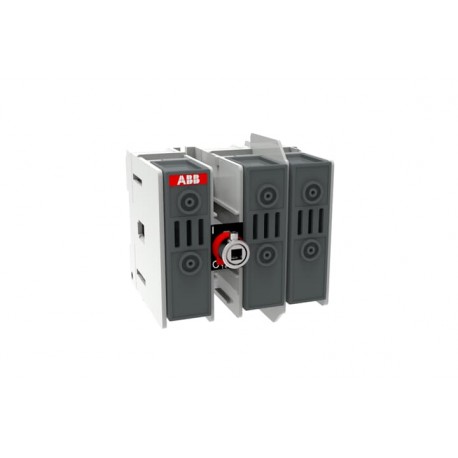

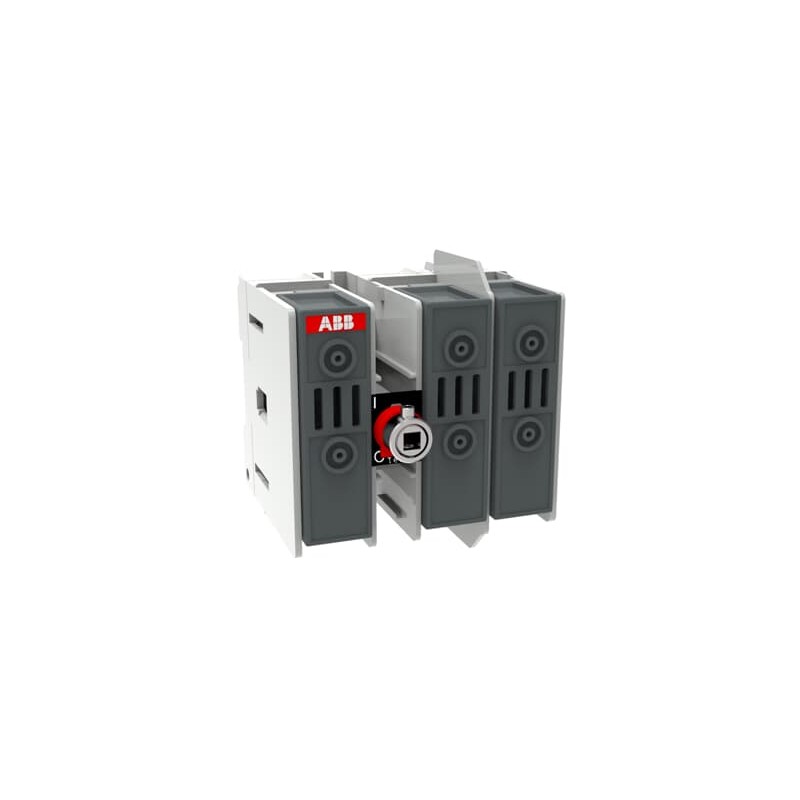

1SCA108824R1001 ABB Interruptor de fusível OS30FAJ12 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA108824R1001 ABB Interruptor de fusível OS30FAJ12

1SCA108824R1001

ABB

Interruptor de fusível OS30FAJ12

OS30FAJ12 FUSIBLE DISCONNECT SWITCH

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $182.92
Preço unitário: $182.92
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
Environmental Product Declaration - EPD1SCC311204D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311030M0202
Mechanical DrawingsOS30FAJ12.stp
Environmental Product Declaration - EPD1SCC311204D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemLithuania
Dimensions
Largura Líquida do Produto143 mm
Altura Líquida do Produto100 mm
Profundidade/Comprimento Líquidos do Produto119 mm
Peso Líquido do Produto0.7 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1240 mm
Profundidade/Comprimento da embalagem Nível 1108 mm
Altura da embalagem Nível 1130 mm
Peso bruto da embalagem Nível 10.7 kg
Nível de Embalagem 1 EAN6417019420912
Technical
Secção Transversal do Cabo2.5 ... 25 mm²
Connecting CapacityStranded 0.75 … 10 mm²
Flexible 0.75 … 10 mm²
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 32 A
Conventional Thermal Current (Ithe)Fully Enclosed 32 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusível30 A
Fuse SystemClass J
Handle TypeHandle not included
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 2 W
Rated Conditional Short-Circuit Current (Inc)(600 V AC) 200 kA
Corrente nominal (In)Main Circuit 30 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 30 A
(690 V) 30 A
Rated Operational Current AC-22A (Ie)(500 V) 30 A
(690 V) 30 A
Rated Operational Current AC-23A (Ie)(500 V) 30 A
(690 V) 30 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 7.5 kW
(400 V) 15 kW
(415 V) 15 kW
(500 V) 18.5 kW
(690 V) 22 kW
Tensão operacional nominalMain Circuit 600 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 1 kiloampere rms
Recommended Screw DriverMain Circuit Slot
NormasUL98
IEC 60947-3
Switches Operating Mechanism12 (Between the Poles)
Tipo de terminalScrew Terminals
Binário de aperto1.5 … 2 N·m
Wire Stripping LengthMain Circuit 12...14 mm
Main Circuit 0.47…0.55 in
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Main Circuit 250 V DC
Ampere Rating30 A
Classificação de potência UL/CSA(acc. to UL 240 V) 7.5 Hp
(acc. to UL 480 V) 15 Hp
(acc. to UL 600 V) 20 Hp
Wire Stripping LengthMain Circuit 12...14 mm
Main Circuit 0.47…0.55 in
Recommended Screw DriverMain Circuit Slot
Binário de aperto1.5 … 2 N·m
Tightening Torque UL/CSAWire-Clamp 17 in·lb
Certificates and Declarations
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC311129D2702
DNV GL Certificate1SCC311125D0203
Certificado ULCULUS CERTIFICATE OS30FA_
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA108824R1001 Componentes industriais para Baixa Tensão (EC001040)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de interruptor de segurança (EF006985) Sim
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Corrente permanente nominal Iu (EF001389) 32 A
Potência de operação nominal em AC-23, 400 V (EF007027) 22 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 80 kA
Corrente nominal suportável lcw atual (EF007050) 1 kA
Adequado para fusíveis (EF006692) Outro
Número de polos (EF001391) 3
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Entrada de Cabo (EF000537) Outro
Equipado com conectores (EF011696) Sim
Adequado para montagem no solo (EF007243) Não
Adequado para montagem frontal (EF007246) Não
Adequado para montagem em barramento (EF007259) Sim
Tipo de elemento de controlo (EF006976) Botão de giro curto
Posição do elemento de atuação (EF009410) Lado frontal
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Versão como instalação de paragem de emergência (EF006959) Não
