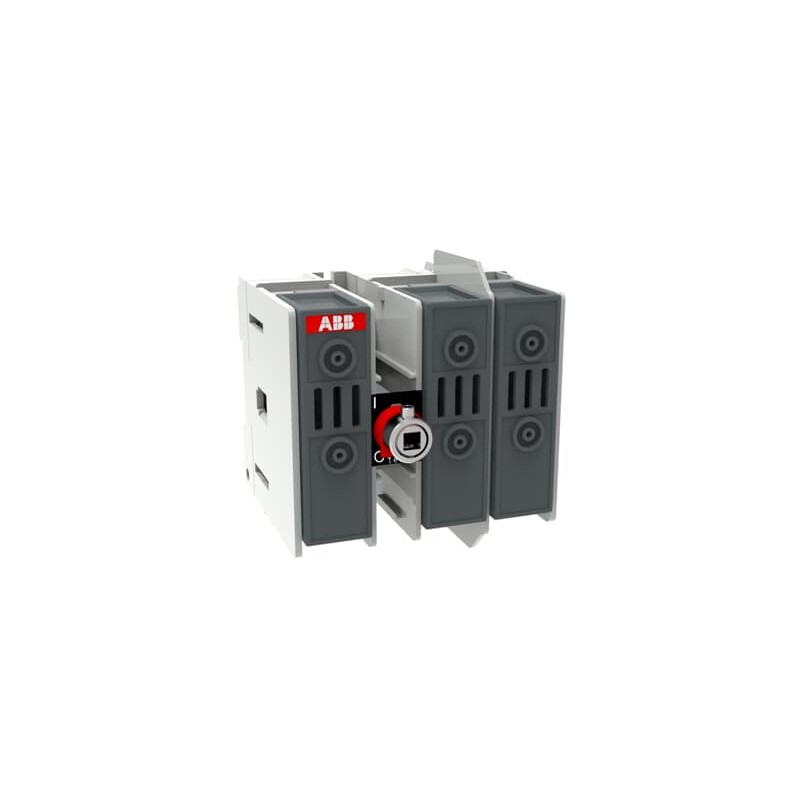

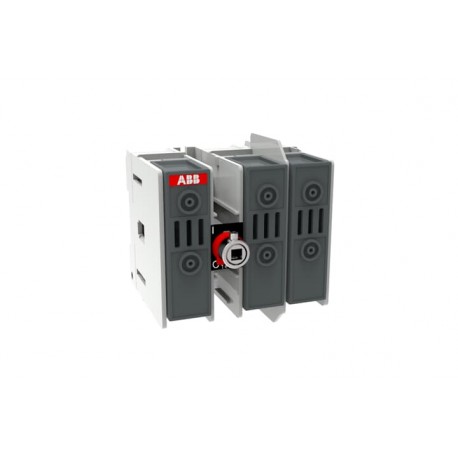

1SCA108824R1001 ABB Interrupteur à fusibles OS30FAJ12
1SCA108824R1001
ABB
Interrupteur à fusibles OS30FAJ12
OS30FAJ12 FUSIBLE DISCONNECT SWITCH
Appareillage industriel basse tension > Interrupteur sectionneur à fusible
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déclaration environnementale de produit - DEP | 1SCC311204D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311030M0202 |
| Dessins mécaniques | OS30FAJ12.stp |
| Déclaration environnementale de produit - DEP | 1SCC311204D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Lithuania |
| Dimensions | |
| Largeur nette du produit | 143 mm |
| Hauteur nette du produit | 100 mm |
| Profondeur/longueur nette du produit | 119 mm |
| Poids net du produit | 0.7 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 240 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 108 mm |
| Hauteur du niveau d’emballage 1 | 130 mm |
| Poids brut du colis niveau 1 | 0.7 kg |
| Code EAN du niveau d’emballage 1 | 6417019420912 |
| Technique | |
| Section du câble | 2.5 ... 25 mm² |
| Capacité de connexion | Stranded 0.75 … 10 mm² |
| Flexible 0.75 … 10 mm² | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 32 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 32 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Taille du fusible | 30 A |
| Système de fusibles | Class J |
| Type de poignée | Handle not included |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 2 W |
| Courant de court-circuit conditionnel nominal (Inc) | (600 V AC) 200 kA |
| Courant nominal (In) | Circuit principal 30 A |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 30 A |
| (690 V) 30 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (500 V) 30 A |
| (690 V) 30 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (500 V) 30 A |
| (690 V) 30 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tension nominale de fonctionnement | Circuit principal 600 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 1 kiloampere rms |
| Tournevis recommandé | Circuit principal Slot |
| Normes | UL98 |
| IEC 60947-3 | |
| Mécanisme de fonctionnement des interrupteurs | 12 (Between the Poles) |
| Type de terminal | Bornes à vis |
| Couple de serrage | 1.5 … 2 N·m |
| Longueur de dénudage des fils | Circuit principal 12...14 mm |
| Circuit principal 0.47…0.55 in | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V AC |
| Circuit principal 250 V DC | |
| Ampérage nominal | 30 A |
| Puissance nominale UL/CSA | (acc. to UL 240 V) 7.5 Hp |
| (acc. to UL 480 V) 15 Hp | |
| (acc. to UL 600 V) 20 Hp | |
| Longueur de dénudage des fils | Circuit principal 12...14 mm |
| Circuit principal 0.47…0.55 in | |
| Tournevis recommandé | Circuit principal Slot |
| Couple de serrage | 1.5 … 2 N·m |
| Couple de serrage UL/CSA | Wire-Clamp 17 in·lb |
| Certificats et déclarations | |
| Certificat ATEX | No certification needed |
| Déclaration de conformité - CE | 1SCC311129D2702 |
| Certificat DNV GL | 1SCC311125D0203 |
| Certificat UL | CULUS CERTIFICATE OS30FA_ |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 32 A |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 22 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 80 kA |
| Courant nominal de courte durée admissible Icw (EF007050) | 1 kA |
| Adapté aux inserts de fusibles (EF006692) | Autre |
| Nombre de pôles (EF001391) | 3 |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Entrée de câble (EF000537) | Autre |
| Équipée de connecteurs (EF011696) | Oui |
| Adapté à une fixation sur sol (EF007243) | Non |
| Adapté à une fixation frontale (EF007246) | Non |
| Adapté à un montage en saillie de barres collectrices (EF007259) | Oui |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante courte |
| Position de l'élément d'actionnement (EF009410) | Avant |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
