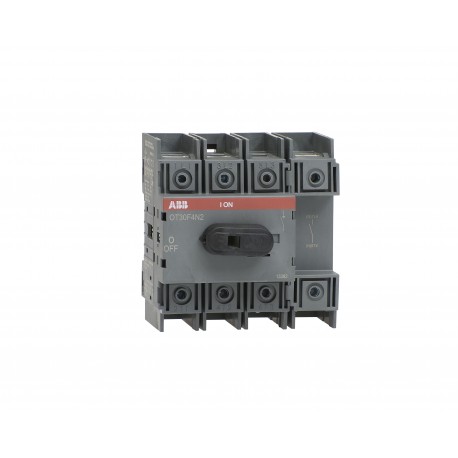

1SCA108347R1001 ABB Разъединитель OT30F4N2 UL Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA108347R1001 ABB Разъединитель OT30F4N2 UL

1SCA108347R1001

ABB

Разъединитель OT30F4N2 UL

OT30F4N2 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $123.40
Цена за единицу: $123.40
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ОТ30Ф4Н2
  • Идентификатор продукта:
    1SCA108347R1001
  • EAN:
    6417019416472
  • Описание каталога:
    OT30F4N2 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
  • Длинное описание:
    4-полюсный, с фронтальным управлением, установленный на основании, монтируемый на DIN-рейку переключатель-диконнектор / неплавкий переключатель с передними защищенными клеммами зажима, ручкой и валом не включены

Круговое значение

  • Шаблон отчетности по конфликтным минералам (CMRT):
    9АКК108467А5658
  • Экологическая информация:
    1СЦ301183D0201
  • Декларация REACH:
    1SCC011021D0201
  • Информация RoHS:
    1SCC011020D0201

упорядочение

  • Минимальное количество заказов:
    10 шт.
  • Номер таможенного тарифа:
    85365080
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    96.5миллиметр
  • Чистая высота продукта:
    100миллиметр
  • Чистая глубина продукта / Длина:
    86миллиметр
  • Чистый вес продукта:
    0.43кг

технический

  • Номинальный рабочий ток AC-21A (Iми):
    (380 ... 415 В) 40 А
    (500 В) 40 А
    (690 В) 40 А
  • Номинальный рабочий ток AC-22A (Iми):
    (380 ... 415 В) 40 А
    (500 В) 40 А
    (690 В) 40 А
  • Номинальный рабочий ток AC-23A (Iми):
    (380 ... 415 В) 40 А
    (500 В) 40 А
    (690 В) 40 А
  • Номинальная рабочая мощность AC-23A (Pми):
    (380 ... 415 В) 18,5 кВт
    (500 В) 22 кВт
    (690 В) 37 кВт
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    8 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC/EN 60664-1 750 В
  • Оценка оперативного напряжения:
    Главный контур 750 В
  • Номинальная мощность короткого замыкания (Iсм):
    (690 В) 3,6 кА
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 1 с 2,5 кА
  • Номинальный условный ток короткого замыкания (Inc):
    (предохранитель 125 А, 415 В) 50 кА
    (предохранитель 125 А, 690 В) 10 кА
    (предохранитель 63 А, 690 В) 50 кА
  • потери мощности:
    при номинальных рабочих условиях на полюс 0,7 Вт
  • Степень загрязнения:
    3
  • Цвет ручки:
    чёрный
  • Тип ручки:
    Ручка
    Ручка и вал не входят в комплект поставки
  • Четвертая поул-позиция:
    Правая сторона
  • Тип четвертого полюса:
    Коммутируемый - Одновременная функция
  • Переключатели Рабочего механизма:
    Механизм поверх переключателя
  • Расстояние между фазами:
    Стандарт
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Передняя эксплуатация
  • Стандарты:
    МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    4
  • Сечение кабеля:
    Cu 2.5 ... 25 мм²
  • Степень защиты:
    Входная IP20
  • Тип терминала:
    Винт терминалы
  • Затягивание крутящего момента:
    согласно IEC 60947-1 6,2 Н·м
  • Механическая долговечность:
    20000
  • Тип замка:
    Нет

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    600 В
  • Рейтинг ампера:
    30 A
  • Рейтинг лошадиных сил UL/CSA:
    (110 ... 120 В переменного тока) Однофазный 2 л.с.
    (240 В переменного тока) Однофазный 5 л.с.
    (220 ... 240 В переменного тока) Трехфазный 10 л.с.
    (440 ... 480 В переменного тока) Трехфазный 20 л.с.
    (550 ... 600 В переменного тока) Трехфазный 30 л.с.
  • Затягивание крутящего момента:
    согласно IEC 60947-1 6,2 Н·м
  • Ужесточение крутящего момента UL/CSA:
    55 дюймов·фунтов

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Экологическая информация:
    1СЦ301183D0201

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    99 мм
  • Пакет Уровень 1 Глубина / Длина:
    102 мм
  • Пакет Уровень 1 Высота:
    76 мм
  • Пакет Уровень 1 Валовой вес:
    0,46 кг
  • Пакет Уровень 1 EAN:
    6417019416472

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • E-Number (Финляндия):
    3601468

ETIM for 1SCA108347R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 750 V
Rated operating voltage (EF001435) 750 V
Rated permanent current at AC-23, 400 V (EF011777) 40 A
Rated permanent current at AC-21, 400 V (EF009165) 40 A
Rated short-time withstand current lcw (EF007050) 2.5 kA
Rated operation power at AC-23, 400 V (EF007027) 18.5 kW
Switching power at 400 V (EF009166) 18.5 kW
Conditioned rated short-circuit current Iq (EF001444) 50 kA
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Screw connection
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) Other
