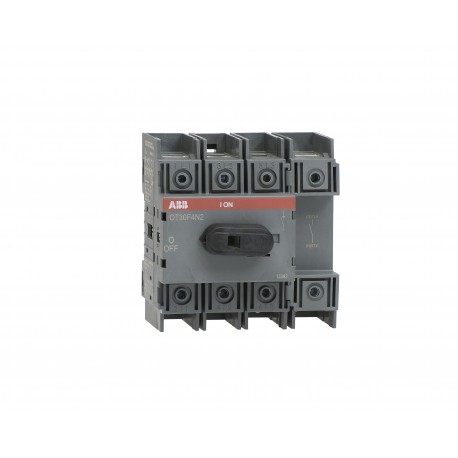

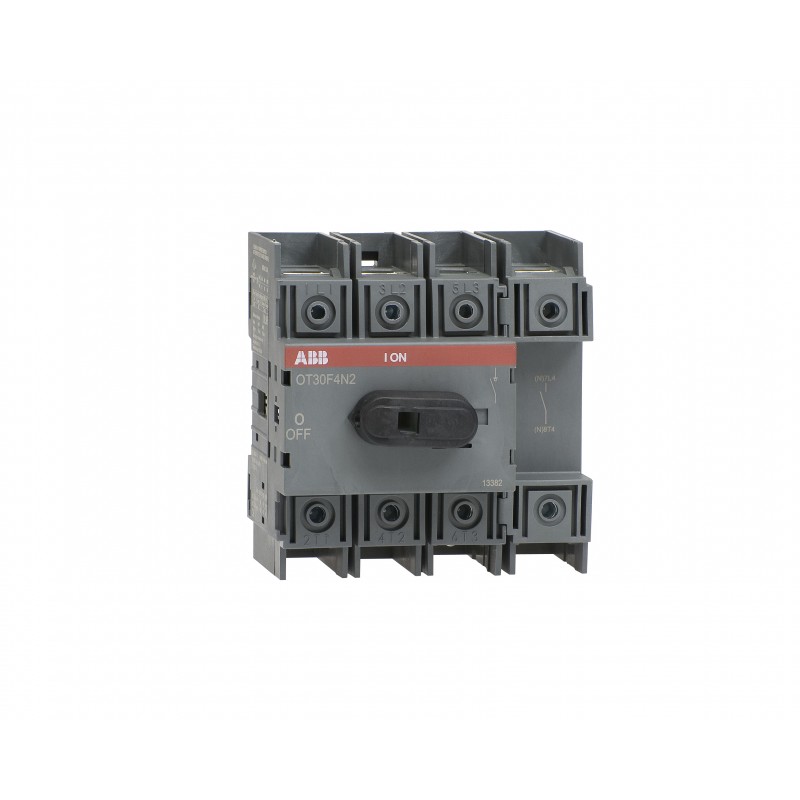

1SCA108347R1001 ABB Trennschalter OT30F4N2 UL Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA108347R1001 ABB Trennschalter OT30F4N2 UL

1SCA108347R1001

ABB

Trennschalter OT30F4N2 UL

Lasttrennschalter 4-polig 30 A, ohne Griff und Welle UL/CSA Trägerplatten- und DIN-Schienenmontage

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $123.68
Stückpreis: $123.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Umweltinformationen1SCC301183D0201
Umweltprodukterklärung - EPD1SCC301280D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC301020C0201
Montage- und Betriebsanleitung1SCC301060M0004
Mechanische Zeichnungen1SCC301468F0001
1SCC301467F0001
OT100-125F4N2.stp
OT100-125F4N2.igs
Umweltprodukterklärung - EPD1SCC301280D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC301183D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge10 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)96.5 mm
Höhe (Netto-Abmessung)100 mm
Tiefe (Netto-Abmessung)86 mm
Nettogewicht0.43 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1109 mm
Länge Verpackungseinheit 1112 mm
Höhe Verpackungseinheit 186 mm
Bruttogewicht Verpackungseinheit 10.46 kg
EAN Verpackungseinheit 16417019416472
Technische Daten
KabelquerschnittKupfer 2.5 ... 25 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel 1x Cu 2.5…25 mm²
mehrdrähtig 1x Cu 2.5…25 mm²
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
GrifftypDrehgriff
Griff und Welle nicht enthalten
Mechanische Lebensdauer20000
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 0.7 W
Bedingter Bemessungskurzschlussstrom (Inc)(125 A Sicherung, 415 V) 50 kA
(125 A Sicherung, 690 V) 10 kA
(63 A Sicherung, 690 V) 50 kA
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 18.5 kW
(500 V) 22 kW
(690 V) 37 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V) 3.6 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 kA
Empfohlener SchraubendreherHauptstromkreis Sechskant 4
Besondere Funktionen-
NormenIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Schalter-BetriebsmechanismusMechanismus auf der Oberseite des Schalters
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 6.2 N·m
AbisolierlängeHauptstromkreis 17-18 mm
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA600 V
Bemessungsstromstärke, UL/CSA30 A
Nennleistung UL/CSA(110 … 120 V AC einphasig) 2 Hp
(240 V AC einphasig) 5 Hp
(220 ... 240 V AC dreiphasig) 10 Hp
(440 ... 480 V AC dreiphasig) 20 Hp
(550 ... 600 V AC dreiphasig) 30 Hp
Leitungsquerschnitt1x 12-2/0 AWG
2x 12-4 AWG
AbisolierlängeHauptstromkreis 17-18 mm
Empfohlener SchraubendreherHauptstromkreis Sechskant 4
Anzugsdrehmoment(nach IEC 60947-1) 6.2 N·m
Anzugsdrehmoment UL/CSA55 in·lb
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC301335D0201
Atex ZertifikatNo certification needed
Konformitätserklärung - CE1SCC301010D0201
UL ZertifikatcULus certificate OT30-125
VDE ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122221
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3601468

ETIM for 1SCA108347R1001 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 750 V
Bemessungsbetriebsspannung (EF001435) 750 V
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 40 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 40 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 18.5 kW
Schaltleistung bei 400 V (EF009166) 18.5 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 50 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Schutzart (IP), frontseitig (EF003118) IP20
Schutzart (NEMA) (EF011959) sonstige
