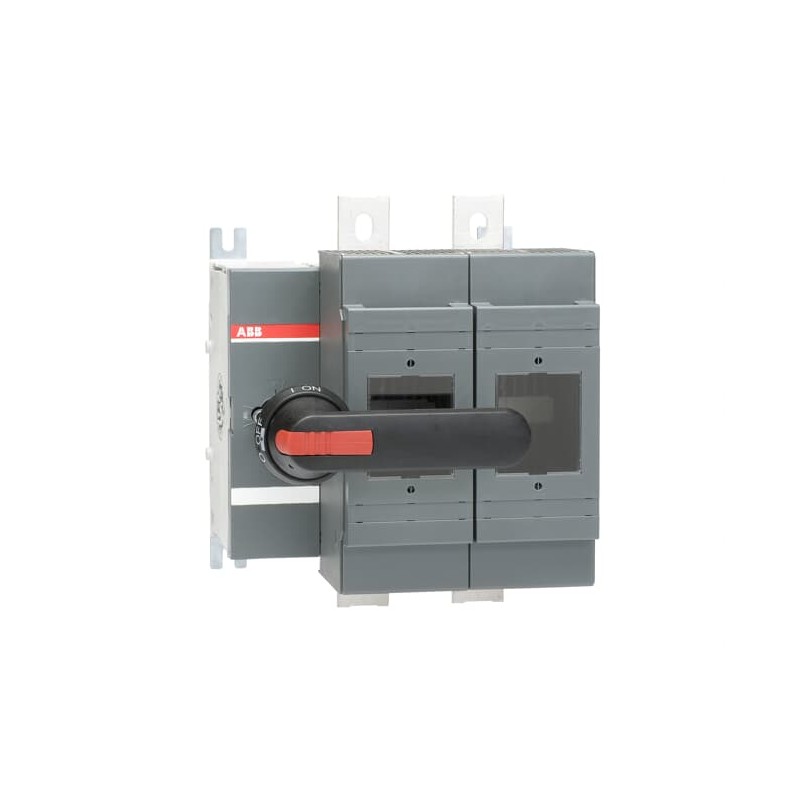

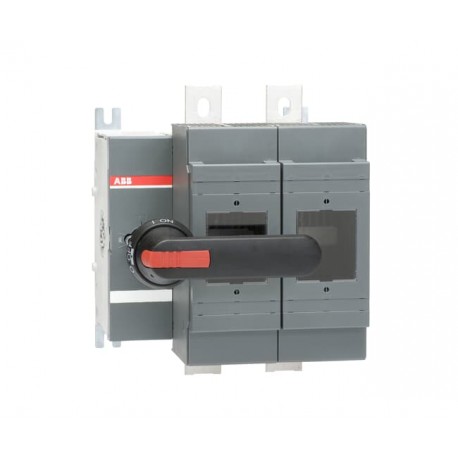

1SCA022837R2650 ABB OS800D02P Предохранители
1SCA022837R2650
ABB
OS800D02P Предохранители
Переключатели предохранителей, передний управляемый, 2-полюсный, 02 (левая сторона), DIN, 3, ручка и вал включены,
Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
ОС800D02P
Идентификатор продукта:
1SCA022837R2650
EAN:
6417019291659
Описание каталога:
OS800D02P ПЕРЕКЛЮЧАТЕЛЬ ПРЕДОХРАНИТЕЛЬ
Длинное описание:
Переключатели предохранителей, передний управляемый, 2-полюсный, 02 (левая сторона), DIN, 3, ручка и вал включены,
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)
Популярные загрузки
Лист данных, техническая информация:N n1SCC311113D0203
Инструкции и руководства:N n1SCC311016M0210
Размеры
Чистая ширина продукта:
255 мм
Чистая высота продукта:
306 мм
Чистая глубина продукта / Длина:
233 мм
Чистый вес продукта:
10 кг
технический
Номинальный рабочий ток AC-21A (Iми):
(500 В) 800 А
(690 В) 800 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 800 А
(500 В) 800 А
(690 В) 800 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 800 А
(500 В) 800 А
(690 В) 800 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 250 кВт
(400 В) 450 кВт
(415 В) 450 кВт
(500 В) 560 кВт
(690 В) 710 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 800 A
Обычный тепловой ток (Iтем):
Полностью закрытый 720 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
1000 V
Оценка оперативного напряжения:
500 В
Оцененный короткий ток выдержки (Icw):
за 1 с 18 килоампер RMS
Номинальный условный ток короткого замыкания (Inc):
(690 В) 80 кА
потери мощности:
при номинальных рабочих условиях на полюс 65 Вт
Степень загрязнения:
3
Тип ручки:
Пистолетная рукоятка и вал в комплекте
Переключатели Рабочего механизма:
02 (левая сторона)
Расположение линейных терминалов:
Верхний вх - нижний выход, нижний вх - верхний выход
Размер предохранителя:
3
Система предохранителя:
ШУМ
Режим работы:
Фронтальный
Стандарты:
МЭК 60947-3
Тип монтажа:
Монтаж основания
Количество поляков:
2
Тип терминала:
Луговые терминалы
Ширина терминала:
39 мм
Затягивание крутящего момента:
50 ... 75 Н·м
Тип предохранителя:
ШУМ
экологический
Статус RoHS:
В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Сертификаты и декларации (номер документа)
Сертификат CCC:N nCCC OS630-800 2016
Декларация соответствия - CE:N n1SCC311112D2704
Сертификат DNV GL:N n1СЦ311131Д0202
Сертификат EAC:N nEAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf
Инструкции и руководства:N n1SCC311016M0210
Информация RoHS:N n1SCC311112D2704
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
328 мм
Пакет Уровень 1 Глубина / Длина:
365 мм
Пакет Уровень 1 Высота:
260 мм
Пакет Уровень 1 Валовой вес:
10 кг
Пакет Уровень 1 EAN:
6417019291659
Классификации
Код классификации объектов:
кью
ИДВТ 4:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 5:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 6:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 7:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 8:
EC001040 - Разъединитель выключателя предохранителей
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as safety switch (EF006985) | Yes |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated permanent current Iu (EF001389) | 720 A |
| Rated operation power at AC-23, 400 V (EF007027) | 710 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 80 kA |
| Rated short-time withstand current lcw (EF007050) | 18 kA |
| Suitable for fuses (EF006692) | NH3 |
| Number of poles (EF001391) | 2 |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Cable entry (EF000537) | Other |
| Equipped with connectors (EF011696) | Yes |
| Suitable for floor mounting (EF007243) | No |
| Suitable for front mounting (EF007246) | No |
| Suitable for busbar mounting (EF007259) | Yes |
| Type of control element (EF006976) | Long turning handle |
| Position control element (EF009410) | Left |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Version as emergency stop installation (EF006959) | No |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
