ABBInterruptores Manuales1SCA022837R2650 ABB Interruptor fusible OS800D02P

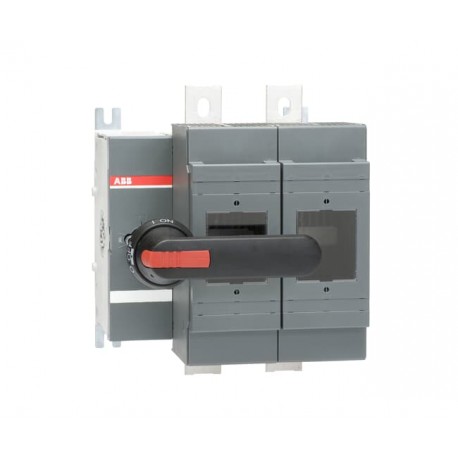

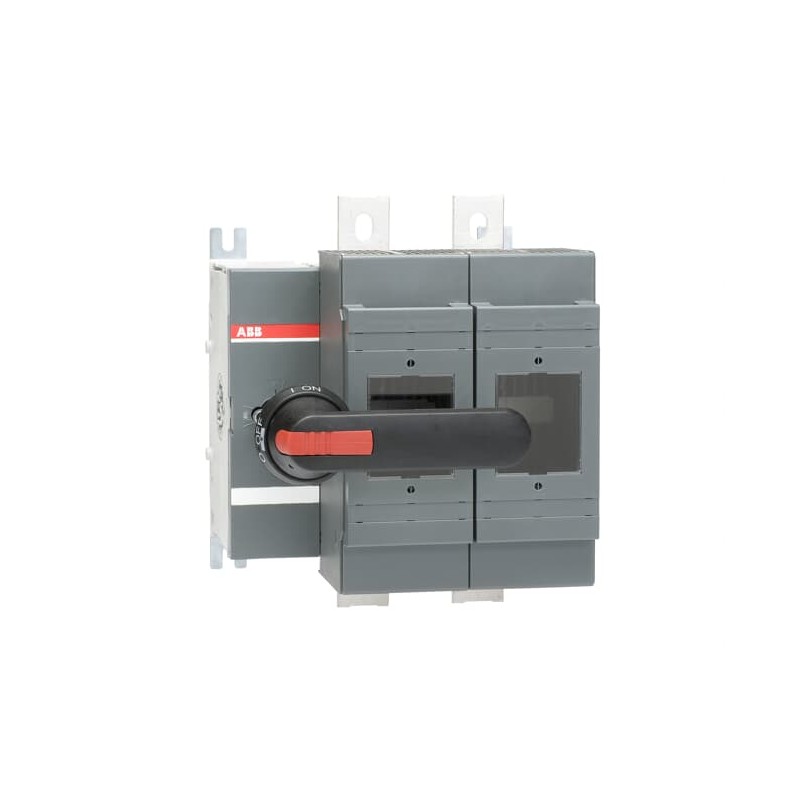

ABB 1SCA022837R2650 1SCA022837R2650 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SCA022837R2650 ABB Interruptor fusible OS800D02P

Referencia: 1SCA022837R2650

Fabricante: ABB

Descripción:

Interruptor fusible OS800D02P
OS800D02P SWITCH FUSE

Categorías:

  • Componentes industriales de baja tensión > Interruptor con fusibles
  • ABB > Interruptores Manuales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 867,72 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Emplazamiento ABB cumpliendo el objetivo de residuos al vertederoUL 2799 Validación de cero residuos a vertederos disponible
Declaración Ambiental de Producto - EPD1SCC311202D0201
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SCC011021D0201
Información sobre RoHS1SCC011020D0201
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA1SCC011025D0201
Descargas Populares
Ficha técnica, información técnica1SCC311013C0201
Instrucciones y manuales1SCC311016M0210
Dibujos mecánicosos630-800d_b02f.stp
Declaración Ambiental de Producto - EPD1SCC311202D0201
Ambiente
Grado de protecciónacc. to IEC 60529 IP20
Grado de contaminación3
Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85365080
País de origenFinland
Dimensiones
Ancho del product255 mm
Alto del producto306 mm
Largo del product233 mm
Peso del product10 kg
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho328 mm
Embalaje Nivel 1 Largo365 mm
Embalaje Nivel 1 Alto260 mm
Embalaje Nivel 1 Peso10 kg
Embalaje Nivel 1 EAN6417019291659
Técnica
Corriente térmica convencional de aire libre (Ith)Θ = 40 °C 800 A
Corriente térmica convencional (Ithe)Totalmente cerrado 720 A
Grado de protecciónacc. to IEC 60529 IP20
Tamaño del fusibleNH3
Sistema de fusiblesESTRUENDO
Tipo de asaPistol handle
Tipo de montajeBase mounting
Número de polos2P
Modo de funcionamientoFront
Grado de contaminación3
Posición de los terminales de líneaTop In - Bottom Out, Bottom In - Top Out
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 75 W
Corriente nominal de cortocircuito condicional (Inc)(500 V) 100 kA
(690 V) 80 kA
Corriente nominal (In)Circuito Principal 800 A
Tensión nominal soportada por impulsos (Uimp)12 kV
Tensión nominal de aislamiento (Ui)1000 V
Corriente nominal de funcionamiento AC-21A (Ie)(500 V) 800 A
(690 V) 800 A
Corriente nominal de funcionamiento AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Corriente nominal de funcionamiento AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Potencia operativa nominal AC-23A (Pe)(220 ... 240 V) 250 kW
(400 V) 450 kW
(415 V) 450 kW
(500 V) 560 kW
(690 V) 710 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Corriente nominal de corta duración Tensión baja (Icw)durante 1 s 18 kiloampere rms
NormasIEC 60947-3
Mecanismo de funcionamiento de los interruptores02 (Lado izquierdo)
Tipo de terminalTerminales de lengüeta
Anchura de los terminales39 mm
Par de apriete50 ... 75 N·m
Técnica UL/CSA
Par de apriete50 ... 75 N·m
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
Certificado CCCCCC OS630-800 2016
Declaración de conformidad - CE1SCC311112D2704
Certificado DNV GL1SCC311131D0203
Certificado ULNo certification needed
Clasificaciones y estándares externos
Código de clasificación de objetosQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de categoría granular de IDEA (IGCC)5291 >> Fuse switch disconnector
Clase electrónicaV11.1 : 27371401
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)

ETIM for 1SCA022837R2650 Interruptores de baja tensión (EC001040)

CaracterísticaEjecución como interruptor principal (EF006981)
ValorSí
CaracterísticaEjecución como interruptor de seguridad (EF006985)
ValorSí
CaracterísticaTensión de funcionamiento nominal máxima Ue CA (EF007355)
Valor1000 V
CaracterísticaIntensidad nominal permanente Iu (EF001389)
Valor720 A
CaracterísticaPotencia de funcionamiento nominal a 400 V CA-23 (EF007027)
Valor710 kW
CaracterísticaCorriente nominal de cortocircuito condicional Iq (EF001444)
Valor80 kA
CaracterísticaResistencia de corriente nominal de corta duración Icw (EF007050)
Valor18 kA
CaracterísticaApto para insertos de fusibles (EF006692)
ValorNH3
CaracterísticaNúmero de polos (EF001391)
Valor2
CaracterísticaTipo de conexión del circuito de corriente principal (EF006819)
ValorConexión de tornillo
CaracterísticaEntrada de cable (EF000537)
ValorOtros
CaracterísticaEquipado con conectores rápidos (EF011696)
ValorSí
CaracterísticaApto para montaje en suelo (EF007243)
ValorNo
CaracterísticaApropiado para montaje frontal (EF007246)
ValorNo
CaracterísticaApto para el montaje de barras colectoras (EF007259)
ValorSí
CaracterísticaEjecución del elemento accionador (EF006976)
ValorControl de giro largo
CaracterísticaPosición del elemento de accionamiento (EF009410)
ValorIzquierda
CaracterísticaAccionamiento motorizado opcional (EF007386)
ValorNo
CaracterísticaAccionamiento motorizado integrado (EF006697)
ValorNo
CaracterísticaEjecución como dispositivo de parada de emergencia (EF006959)
ValorNo
