ABBHandschalter 1SCA022837R2650 ABB OS800D02P Sicherungsschalter

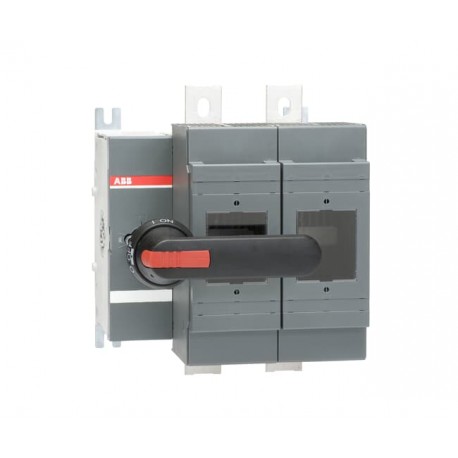

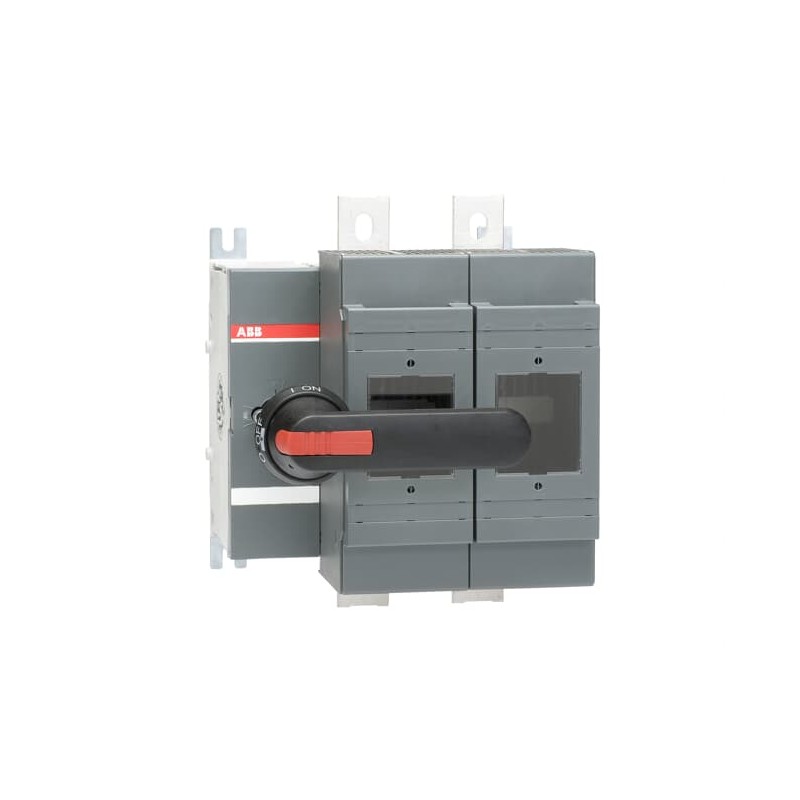

ABB 1SCA022837R2650 1SCA022837R2650 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022837R2650 ABB OS800D02P Sicherungsschalter

Artikel-Nr.: 1SCA022837R2650

Hersteller: ABB

Beschreibung:

OS800D02P Sicherungsschalter
Lasttrennschalter für Sicherungen 2-polig 800 A, mit Griff und Welle

Kategorien:

  • Niederspannungsschaltgeräte > Sicherungslasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 867,72 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Umweltprodukterklärung - EPD1SCC311202D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311016M0210
Mechanische Zeichnungenos630-800d_b02f.stp
Umweltprodukterklärung - EPD1SCC311202D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)255 mm
Höhe (Netto-Abmessung)306 mm
Tiefe (Netto-Abmessung)233 mm
Nettogewicht10 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1328 mm
Länge Verpackungseinheit 1365 mm
Höhe Verpackungseinheit 1260 mm
Bruttogewicht Verpackungseinheit 110 kg
EAN Verpackungseinheit 16417019291659
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 800 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 720 A
Schutzart(nach IEC 60529) IP20
SicherungsgrößeNH3
SicherungsartDIN
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole2P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 75 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 800 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 250 kW
(400 V) 450 kW
(415 V) 450 kW
(500 V) 560 kW
(690 V) 710 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 18 Kiloampere rms
NormenIEC 60947-3
Schalter-Betriebsmechanismus02 (Linksseitig)
AnschlussartKabelschuhklemme
Klemmenbreite39 mm
Anzugsdrehmoment50 ... 75 N·m
Technische Daten UL/CSA
Anzugsdrehmoment50 ... 75 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311209D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS630-800 2016
Konformitätserklärung - CE1SCC311112D2704
DNV GL Zertifikat1SCC311131D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022837R2650 Niederspannungsschaltgeräte (EC001040)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert720 A
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert710 kW
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert80 kA
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert18 kA
MerkmalsnameGeeignet für Sicherungseinsätze (EF006692)
MerkmalswertNH3
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameKabeleinführung (EF000537)
Merkmalswertsonstige
MerkmalsnameMit Steckverbindern bestückt (EF011696)
MerkmalswertJa
MerkmalsnameGeeignet für Bodenbefestigung (EF007243)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung (EF007246)
MerkmalswertNein
MerkmalsnameGeeignet für Sammelschienenaufbau (EF007259)
MerkmalswertJa
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnamePosition des Betätigungselements (EF009410)
Merkmalswertlinks
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
