> ABB>ручные переключатели>1SCA022727R7960 ABB Выключатель разъединителя OT400E03
ANUNCIAR
Предыдущий товар Следующий продукт

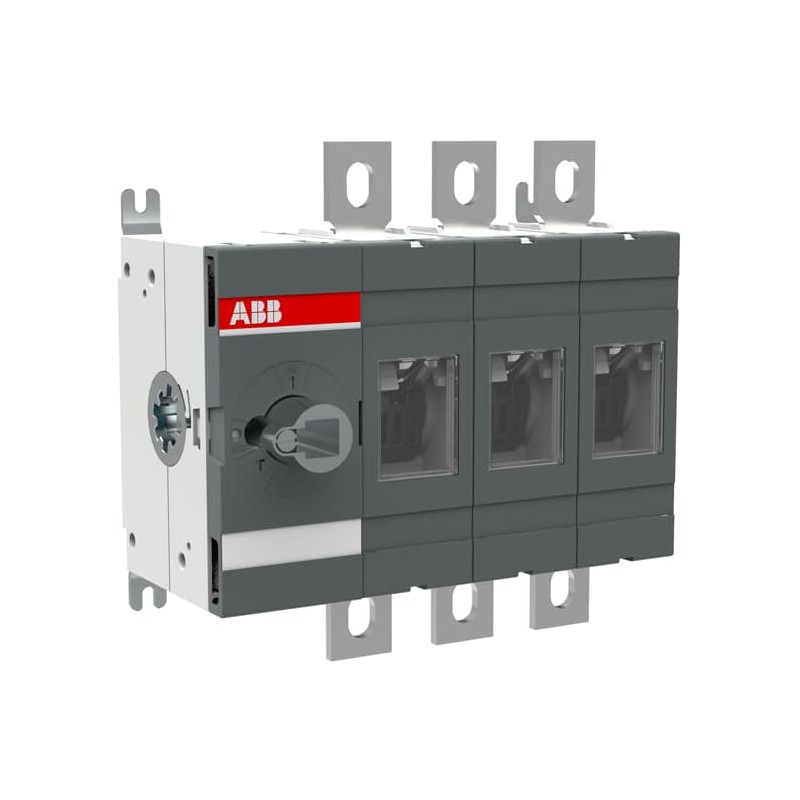

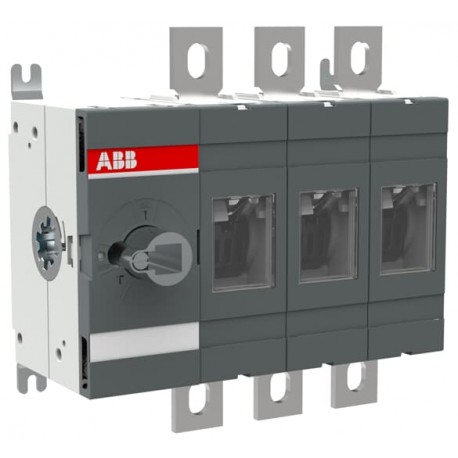

1SCA022727R7960 ABB Выключатель разъединителя OT400E03 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022727R7960 ABB Выключатель разъединителя OT400E03

1SCA022727R7960

ABB

Выключатель разъединителя OT400E03

3-полюсный, с передним управлением, установленный на базе переключатель-диконнектор, ручка и вал не включены, комплект клеммных болтов в комплекте

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $275.57
Цена за единицу: $275.57
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТ400E03
Идентификатор продукта:
1СКА022727R7960
EAN:
6417019235875
Описание каталога:
OT400E03 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
3-полюсный, с передним управлением, установленный на базе переключатель-диконнектор, ручка и вал не включены, комплект клеммных болтов в комплекте
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1SCC301035M0019

Размеры

Чистая ширина продукта:
191 мм
Чистая высота продукта:
185 мм
Чистая глубина продукта / Длина:
107 мм
Чистый вес продукта:
2,8 кг

6,2 фунта

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 400 А

(500 В) 400 А

(690 В) 400 А

(1000 В) 400 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 400 А

(500 В) 400 А

(690 В) 400 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 400 А

(500 В) 400 А

(690 В) 400 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 132 кВт

(400 ... 415 В) 230 кВт

(500 В) 280 кВт

(690 В) 400 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 400 A
Обычный тепловой ток (Iтем):
Полностью закрытый 400 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 65 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 15 кА
потери мощности:
при номинальных рабочих условиях на полюс 10 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не входят в комплект поставки
Переключатели Рабочего механизма:
Механизм на конце переключателя

03 (левая сторона)
Расстояние между фазами:
Стандарт
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Передняя эксплуатация
Стандарты:
МЭК 60947-3
Специальные функции:
Нет
Тип монтажа:
Монтаж основания
Количество поляков:
3
Степень защиты:
Передний IP00
Тип терминала:
Луговые терминалы
Затягивание крутящего момента:
согласно МЭК 60947-1 30... 44 Н·м
Механическая долговечность:
16000
Тип замка:
Нет

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1СЦ301149Д0202

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦ301135Д2704
Сертификат DNV GL:N n1СЦ301174Д0204
Экологическая информация:N n1СЦ301149Д0202
Инструкции и руководства:N n1SCC301035M0019
Информация RoHS:N n1СЦ301149Д0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
220 мм

8.7 дюйма
Пакет Уровень 1 Глубина / Длина:
260 мм

10.2 дюйма
Пакет Уровень 1 Высота:
155 мм

6.1 дюйма
Пакет Уровень 1 Валовой вес:
3,2 кг

7 фунтов
Пакет Уровень 1 EAN:
6417019235875

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
UNSPSC:
39122233
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
E-Number (Финляндия):
3661390
N n
'

ETIM for 1SCA022727R7960 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 400 A
Rated permanent current at AC-23, 400 V (EF011777) 400 A
Rated permanent current at AC-21, 400 V (EF009165) 400 A
Rated short-time withstand current lcw (EF007050) 15 kA
Rated operation power at AC-23, 400 V (EF007027) 230 kW
Switching power at 400 V (EF009166) 230 kW
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Bolt connection
Degree of protection (IP), front side (EF003118) IP00
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
