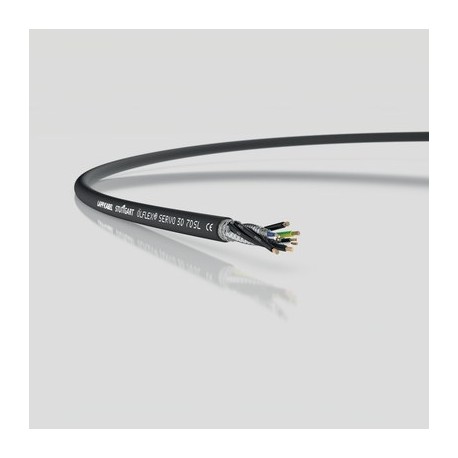

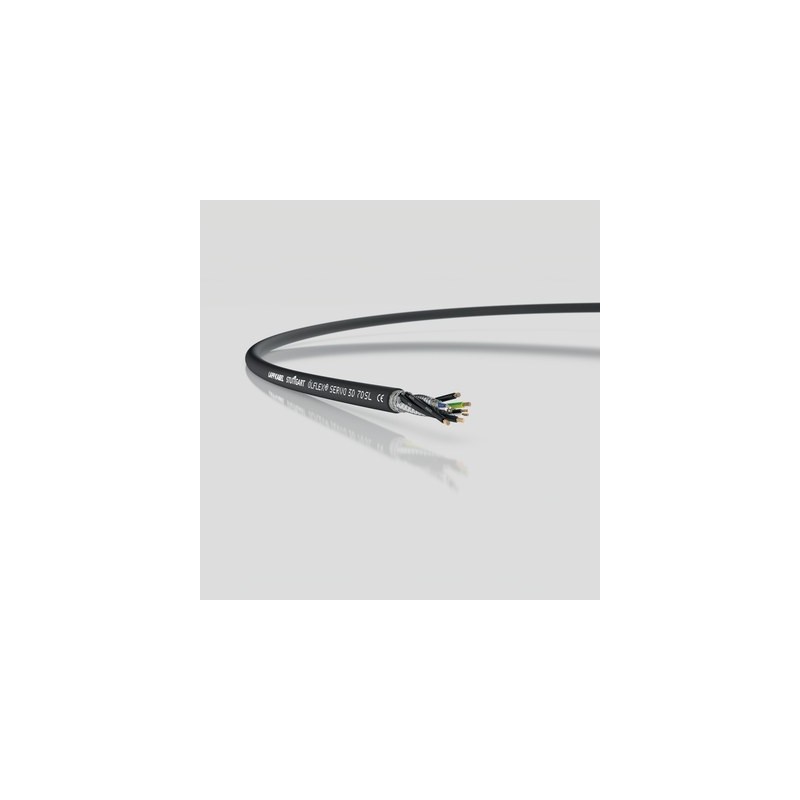

1023352 LAPP ÖLFLEX СЕРВОПРИВОД 3D 7DSL 4G1,5+(2x1)+(2x22 A

Преимущества

• Обеспечивает гораздо более высокую скорость и ускорение, что повышает экономическую эффективность машин
• Только одна линия связи между приводом и системой обратной связи двигателя. Вместо кабеля энкодера сигнализацию берет на себя определенная интегрированная пара данных.
• Меньше кабелей и снижены затраты на подключение
• Экономия места и веса благодаря гибридной конструкции кабеля
• Повышенная долговечность в суровых условиях благодаря прочной наружной оболочке PUR
• Устойчив к контакту со многими смазочными материалами на основе минеральных масел, разбавленных кислот, водных щелочных растворов и других химических сред

Область применения

• Соединительный кабель между сервоконтроллером и двигателем
• В промышленных роботах, движущихся частях машин или цепях
• Автоматизированное погрузочно-разгрузочно
• Особенно во влажных помещениях станков и передаточных линий
• Внутри платья с пряжками роботов-загибающихся рук и для использования в портовых роботах
• Для внутреннего и наружного использования

Особенности продукта

• Высокая маслостойкость
• Износостойкость и устойчивость к выемкам
• Воспламеняемость:
  UL/CSA: VW-1, FT1
  МЭК/EN: 60332-1-2
• Гибкость при низких температурах
• Конструкция с низкой емкостью

Ссылки на нормы / Утверждения

• UL AWM Стиль 21223
  cRU AWM I/II A/B FT1
• Номер файла UL Э63634
• Рассчитан на 5 миллионов торсионных циклов
• Для использования в силовых цепях: Пожалуйста, соблюдайте руководство по сборке Приложение T3

Макияж продукта

• Сверхтонкопроводный, голый медный проводник (силовые сердечники и пара управления) и 19-проводной, луженый медный проводник (пара данных)
• Изоляция сердечника: Полипропилен (PP) соответственно фторированный этиленпропилен (FEP)
• Силовые сердечники с экранированной парой управления и парой данных, скрученными вместе
• Специальная ленточная обертка
• Спиральный щит из луженых медных проволок
• Обертывание ленты из ПТФЭ
• Наружная оболочка PUR, черный (аналог RAL 9005)

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000104
• ETIM 5.0 Класс-Описание: Кабель управления

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ETIM 6.0 Класс-Описание: Управляющего кабеля

Основной идентификационный код

• Силовые сердечники: черный с маркировкой U/L1/C/L+; В/Л2; Ш/Л3/Г/Л-; Защитный проводник GN/YE
• Пара данных: белый, синий
  Пара управления: черный, белый

Скрутка проводников

• Сверхтонкий провод согласно VDE 0295, класс 6/IEC 60228 класс 6
• Пара данных DSL: 19-проводная

Скручивание

• Торсионная нагрузка макс. ± 180 °/м

Минимальный радиус изгиба

• Перемещение: 10 x наружный диаметр
• Фиксированная установка: 5 x наружный диаметр

номинальное напряжение

• Силовые и управляюльные ядра:
  IEC: U0/U: 600/1000 В
  УЛ: 600 В
  Пара данных UL: 600 В

испытательное напряжение

• Мощность и управление: 4 кВ
  Пара данных: 1 кВ

Защитный проводник

• G = с защитным проводником GN-YE

Диапазон температур

• Сгибание: от -40°C до +80°C
• Фиксированная установка: от -50 °C до +80 °C
