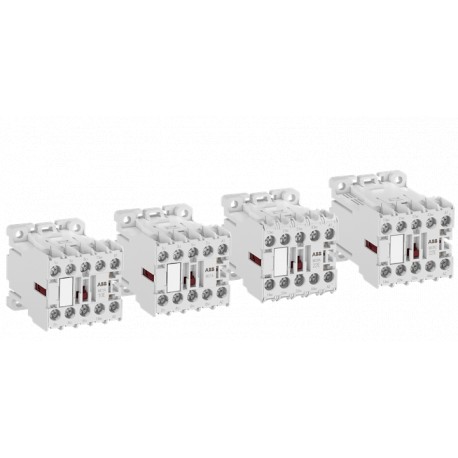

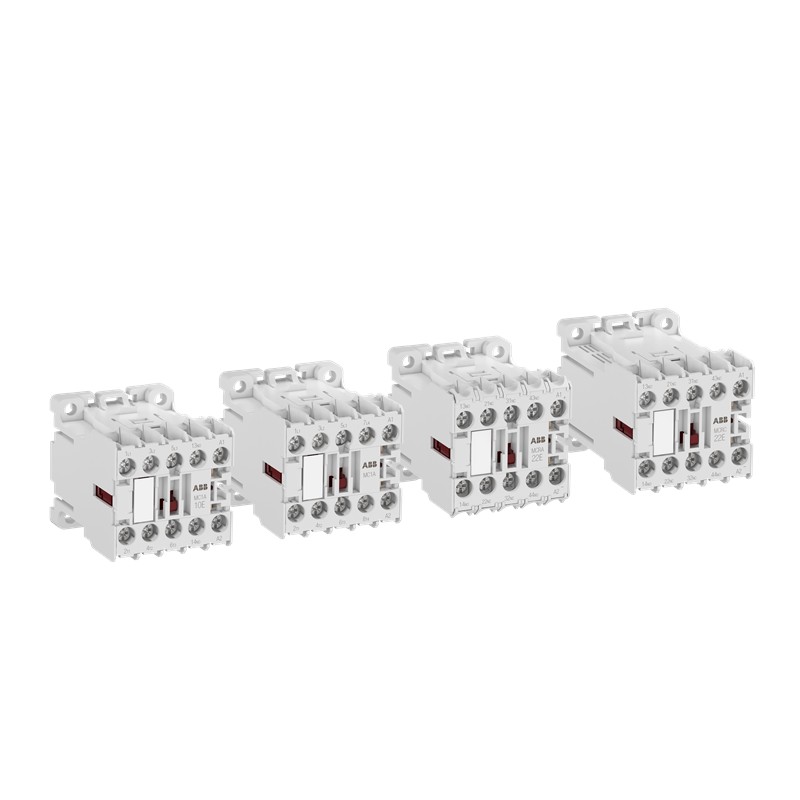

1SAL102701R9901 ABB MC1A310AI1 Мини-контактор
1SAL102701R9901
ABB
MC1A310AI1 Мини-контактор
MC1A310AI1 Мини контактор 24 В AC - 3 NO - 0 NC - Паяльные контакты
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| упорядочение | |
|---|---|
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1СБК100214С0202 |
| Инструкции и руководства | 2КДК103061М6801 |
| Размеры | |
| Ширина нетто продукта | 45 мм |
| Глубина / длина нетто продукта | 62 мм |
| Высота нетто продукта | 48 мм |
| Вес нетто продукта | 0,17 кг |
| технический | |
| Количество основных контактов НЕТ | 3 |
| Количество основных контактов NC | 0 |
| Количество вспомогательных контактов НЕТ | 1 |
| Количество вспомогательных контактов NC | 0 |
| Количество полюсов | 3P |
| Стандарты | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| УЛ 60947-5-1 | |
| Номинальное рабочее напряжение | Вспомогательная цепь 690 В переменного тока |
| Вспомогательная цепь 440 В постоянного тока | |
| Главная цепь 690 V AC | |
| Главная трасса 440 V DC | |
| Номинальная частота (f) | Вспомогательная цепь 50 Гц |
| Вспомогательная схема 60 Гц | |
| Вспомогательная цепь постоянного | |
| Схема управления 50 Гц | |
| Схема управления 60 Гц | |
| Основная цепь 50 Гц | |
| Основная цепь 60 Гц | |
| Главный контур постоянного тока | |
| Обычный тепловой ток свободного воздуха (IЙ) | Вспомогательная цепь 10 А |
| Главная трасса 20 A | |
| Оценка операционного текущего AC-1 (Iми) | (690 В) 55 °C 20 А |
| (690 В) 70 °C 16 А | |
| (230 В) 55 °C 20 А | |
| (230 В) 70 °C 16 А | |
| (400 В) 55 °C 20 А | |
| (400 В) 70 °C 16 А | |
| (500 В) 55 °C 20 А | |
| (500 В) 70 °C 16 А | |
| Оценка операционного текущего AC-3 (Iми) | (230 В) 55°C 9 А |
| (400 В) 55 °C 9 А | |
| (500 В) 55 °C 8 А | |
| (690 В) NO 55°C 5 А | |
| Оценка оперативного текущего AC-15 (Iми) | (240 В) 6 А |
| (400 В) 4 А | |
| (500 В) 2,5 А | |
| (690 В) 1,5 А | |
| Оценка оперативного текущего DC-13 (Iми) | (24 В) 5 А |
| (48 В) 2,5 А | |
| (125 В) 0,55 А | |
| (250 В) 0,3 А | |
| (440 В) 0,15 А | |
| Оценка оперативной мощности AC-3 (Pми) | (230 В) Трехфазный 2,2 кВт |
| (400 В) Трехфазный 4 кВт | |
| (500 В) Трехфазный 4 кВт | |
| (690 В) Трехфазный, NO 4 кВт | |
| Номинальная отключающая способность AC-3 | 8 х Иэ / АС-3 |
| Номинальная производительность AC-3 | 10 х Иэ / АС-3 |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 10 с 72 А |
| Оценка теплоизоляционного напряжения (Uя) | 750 V |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | Вспомогательная цепь 6 кВ |
| Главная цепь 6 кВ | |
| Максимальная электрическая частота переключения | (AC-1) 300 циклов в час |
| (AC-15) 360 циклов в час | |
| (AC-3) 1200 циклов в час | |
| (DC-1) 600 циклов в час | |
| (DC-13) 360 циклов в час | |
| (DC-3) 600 циклов в час | |
| Механическая прочность | Количество операций 10000000 цикл |
| Минимальная коммутационная способность | Вспомогательная цепь 17 В |
| Вспомогательная цепь 5 мА | |
| Эксплуатационные пределы катушки | (в соответствии с IEC 60947-4-1) для питания переменного тока 0,85 ... 1,1 x Uc (при θ ≤ 55 °C) |
| Высокое напряжение цепи управления (Uдо) | 24 В переменного тока |
| Расход катушки | Среднее удерживаемое значение 50 Гц 5,3 В·А |
| Среднее значение втягивания 50 Гц 5,3 В·А | |
| Потери мощности | при номинальных условиях эксплуатации AC-1 на полюс 0,7 Вт |
| Монтаж на DIN-рейку | TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715 |
| TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715 | |
| Степень защиты | Клеммы вспомогательных цепей IP00 |
| Клеммы цепи управления IP00 | |
| Клеммы главной цепи IP00 | |
| Тип терминала | Паяльные штифты |
| Тип мини-контактора | Мини-контактор |
| Наименование продукта | Мини-контактор |
| Технический UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | Главная цепь 600 V AC |
| Рейтинг общего использования UL/CSA | (600 В переменного тока) 20 А |
| Номинальная мощность UL/CSA | (115 В переменного тока) Однофазный 0,5 л.с. |
| (200 В переменного тока) Трехфазный 3 л.с. | |
| (220 ... 240 В переменного тока) Три фазы 3 л.с. | |
| (230 В переменного тока) Однофазный 1,5 л.с. | |
| (440 ... 480 В переменного тока) Трехфазный 5 л.с. | |
| (550 ... 600 В переменного тока) Три фазы 5 л.с. | |
| Рейтинг контактов UL/CSA | А600 |
| В600 | |
| Использование двигателя с полной нагрузкой | (115 В переменного тока) Однофазный, 9,8 А |
| (200 В переменного тока) Три фазы 11 А | |
| (220 ... 240 В переменного тока) Три фазы 9,6 А | |
| (230 В переменного тока) Однофазный, 10 А | |
| (440 ... 480 В переменного тока) Три фазы 7,6 А | |
| (550 ... 600 В переменного тока), три фазы, 6,1 А | |
| экологический | |
| Температура окружающего воздуха | При эксплуатации -40 ... +70 °C |
| Хранение -55 ... +80 °C | |
| Максимально допустимая рабочая высота | 3000 м |
| Ударопрочность согласно IEC 60068-2-27 | 11 мс Импульс 25г |
| Устойчивость к вибрациям | 5г 3 ... 150 Гц |
| Соответствие материалов | |
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Декларация REACH | 2СМТ2021-006202 |
| Декларация RoHS | 2СМТ2021-006277 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| WEEE B2C / B2B | Бизнес для бизнеса |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Сертификаты и декларации | |
| Сертификат A2L – IEC | 1САА971000-4601 |
| Сертификат BV | 1САА971000-0201 |
| Сертификат CB | 1САА971000-2001 |
| Сертификат cURus | cUL_E191658 |
| Декларация соответствия - CE | 1САД101100-3201 |
| Декларация о соответствии - UKCA | 1САД201100-3201 |
| Сертификат RINA | 1САА971000-0801 |
| Сертификат UL | E191658-19880826 |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 46 мм |
| Уровень пакета 1 Глубина / Длина | 49 мм |
| Высота пакета 1-го уровня | 63 мм |
| Вес брутто пакета 1-го уровня | 0,175 кг |
| Пакет EAN уровня 1 | 4013614549823 |
| Пакеты Единицы 2-го уровня | коробка 20 шт. |
| Ширина пакета уровня 2 | 106 мм |
| Уровень упаковки 2 Глубина / Длина | 238 мм |
| Высота 2-го уровня упаковки | 133 мм |
| Вес брутто 2-го уровня упаковки | 3,55 кг |
| Пакет Level 2 EAN | 4013614549878 |
| Внешние классификации и стандарты | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC000066 - Контактор питания, переключение переменного тока |
| ИДВТ 8 | EC000066 - Контактор питания, переключение переменного тока |
| ИДВТ 9 | EC000066 - Контактор питания, переключение переменного тока |
| eКласс | V11.0 : 27371003 |
| УНСПСК | 39121529 |
| Номер Е (Финляндия) | 3709592 |
