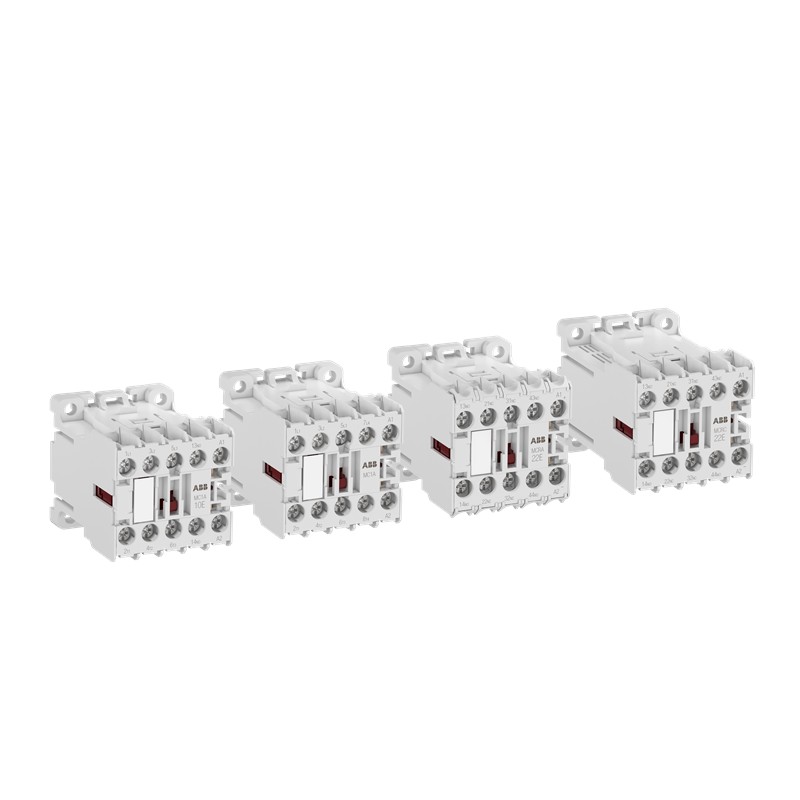

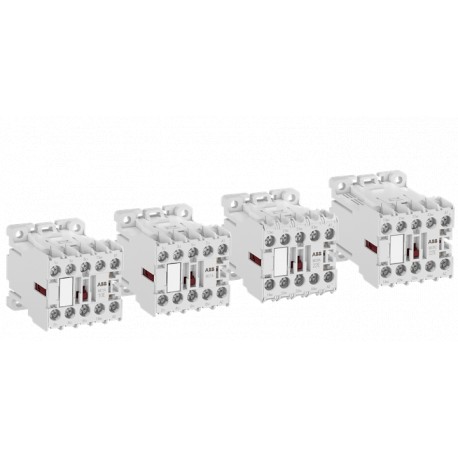

1SAL102701R9901 ABB MC1A310AI1 Mini contattore
1SAL102701R9901
ABB
MC1A310AI1 Mini contattore
MC1A310AI1 Mini Contactor 24 V AC - 3 NO - 0 NC - Soldering Pins
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC103061M6801 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 62 mm |
| Altezza prodotto | 48 mm |
| Peso netto prodotto | 0.17 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 3P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| UL 60947-5-1 | |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V AC |
| Circuito Ausiliario 440 V DC | |
| Circuito Principale 690 V AC | |
| Circuito Principale 440 V DC | |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito di Controllo 50 Hz | |
| Circuito di Controllo 60 Hz | |
| Circuito Principale 50 Hz | |
| Circuito Principale 60 Hz | |
| Circuito Principale DC | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare 10 A |
| Circuito Principale 20 A | |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 55 °C 20 A |
| (690 V) 70 °C 16 A | |
| (230 V) 55 °C 20 A | |
| (230 V) 70 °C 16 A | |
| (400 V) 55 °C 20 A | |
| (400 V) 70 °C 16 A | |
| (500 V) 55 °C 20 A | |
| (500 V) 70 °C 16 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (230 V) 55°C 9 A |
| (400 V) 55 °C 9 A | |
| (500 V) 55 °C 8 A | |
| (690 V) NO 55°C 5 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) 6 A |
| (400 V) 4 A | |
| (500 V) 2.5 A | |
| (690 V) 1.5 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 5 A |
| (48 V) 2.5 A | |
| (125 V) 0.55 A | |
| (250 V) 0.3 A | |
| (440 V) 0.15 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (230 V) Three Phase 2.2 kW |
| (400 V) Tre Fasi 4 kW | |
| (500 V) Three Phase 4 kW | |
| (690 V) Three Phase, NO 4 kW | |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie / AC-3 |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie / AC-3 |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 72 A |
| Tensione nominale di isolamento (Ui) | 750 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Circuito Principale 6 kV | |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-15 360 cicli orari | |
| AC-3 1200 cicli orari | |
| DC-1 600 cicli orari | |
| DC-13 360 cicli orari | |
| DC-3 600 cicli orari | |
| Durata meccanica | Nr. Operations 10000000 ciclo (i) |
| Capacità di commutazione minima | Circuito Ausiliare 17 V |
| Circuito Ausiliare 5 mA | |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) per alimentazione AC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensione nominale circuito di controllo (Uc) | 24 V AC |
| Consumo bobina | Valore Medio di Ritenuta 50 Hz 5.3 V·A |
| Valore Medio di Attrazione 50 Hz 5.3 V·A | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 0.7 W |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Grado di protezione | Terminali del Circuito Ausiliario IP00 |
| Terminali del Circuito di Controllo IP00 | |
| Terminali del Circuito Principale IP00 | |
| Tipo di morsetto | Soldering Pins |
| Tipo di mini contattore | Mini Contactor |
| Nome prodotto | Mini Contactor |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Potenza nominale di impiego UL/CSA | (600 V AC) 20 A |
| Portata UL/CSA | (115 V AC) Single Phase 0.5 Hp |
| (200 V AC) Tre Fasi 3 Hp | |
| (220 ... 240 V AC) Tre Fasi 3 Hp | |
| (230 V AC) Single Phase 1.5 Hp | |
| (440 ... 480 V AC) Tre Fasi 5 Hp | |
| (550 ... 600 V AC) Tre Fasi 5 Hp | |
| Contatto nominale UL/CSA | A600 |
| Q600 | |
| Amperaggio motore uso pieno carico | (115 V AC) Single Phase 9.8 A |
| (200 V AC) Tre Fasi 11 A | |
| (220 ... 240 V AC) Tre Fasi 9.6 A | |
| (230 V AC) Single Phase 10 A | |
| (440 ... 480 V AC) Tre Fasi 7.6 A | |
| (550 ... 600 V AC) Tre Fasi 6.1 A | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -55 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA971000-4601 |
| Certificato BV | 1SAA971000-0201 |
| Certificato CB | 1SAA971000-2001 |
| Certificato cURus | cUL_E191658 |
| Dichiarazione di conformità - CE | 1SAD101100-3201 |
| Declaration of Conformity - UKCA | 1SAD201100-3201 |
| Certificato RINA | 1SAA971000-0801 |
| Certificato UL | E191658-19880826 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 46 mm |
| Profondità imballo livello 1 | 49 mm |
| Altezza imballo livello 1 | 63 mm |
| Peso lordo imballo livello 1 | 0.175 kg |
| EAN imballo livello 1 | 4013614549823 |
| Unità imballo livello 2 | box 20 pezzo (i) |
| Larghezza imballo livello 2 | 106 mm |
| Profondità imballo livello 2 | 238 mm |
| Altezza imballo livello 2 | 133 mm |
| Peso lordo imballo livello 2 | 3.55 kg |
| EAN imballo livello 2 | 4013614549878 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| E-Number (Finland) | 3709592 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
