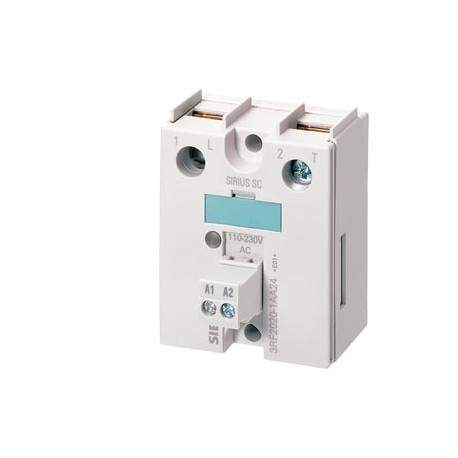

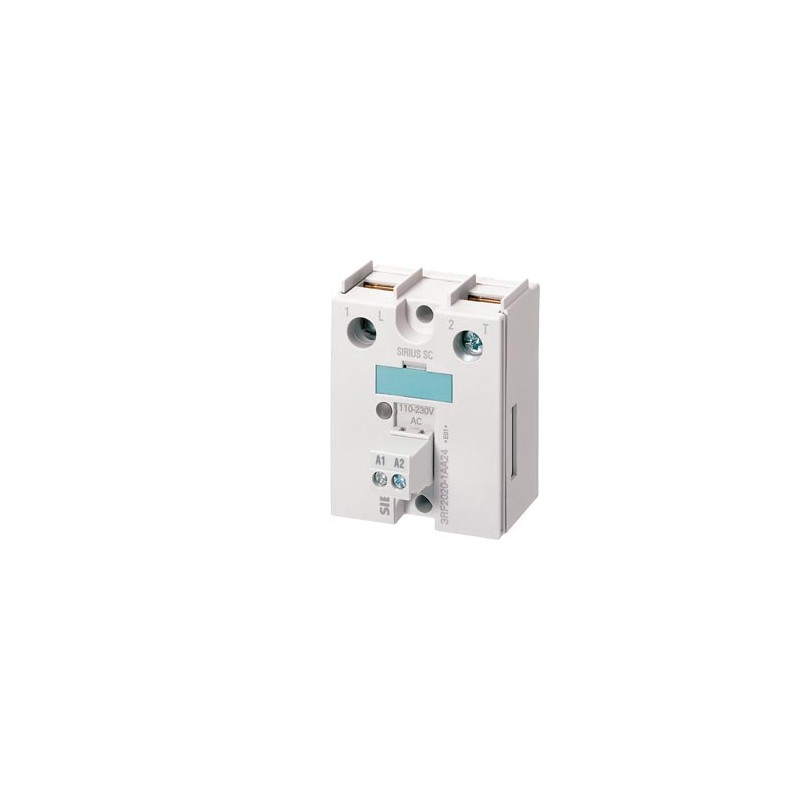

3RF2050-1AA04-0WF0 SIEMENS SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 45MM, 50A 48-460V / 24V DC SCREW TERMINAL .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

3RF2050-1AA04-0WF0 SIEMENS SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 45MM, 50A 48-460V / 24V DC SCREW TERMINAL ..

3RF2050-1AA04-0WF0

SIEMENS

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 50 A 48-460 V / 24 V DC screw terminal with heat conducting foil

Mais detalhes


CONTROLE E CONTATORES > Contator de potência

Produto novo em sua embalagem original com todas as garantias e certificações de SIEMENS

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos gerais:
Nome da marca do produtoSIRIUS
Designação do produtorelé semi-condutor
Função do produtocomutador para o ponto neutro
Quantidade de pólos para circuito principal1
Classe de protecção IPIP20
Temperatura ambiente
● durante o funcionamento°C-25 ... +60
● durante o armazenamento°C-55 ... +80
Altura de instalação em caso de altura pelo NN máximom1 000
Resistência à oscilação segundo a IEC 60068-2-62g
Resistência ao choque segundo a IEC 60068-2-2715g / 11 ms
Identificação do meio de produção segundo a DIN 40719 ampliada segundo a norma IEC 204-2 segundo a IEC 750K
Identificação do meio de produção segundo a DIN EN 61346-2Q
Número de contactos de abertura para contactos auxiliares0
Número de contactos de fecho para contactos auxiliares0
Número de comutadores para contactos auxiliares0
Circuito de corrente principal:
Número de contactos de fecho para contactos principais1
Número de contactos de abertura para contactos principais0
Corrente de funcionamento
● Valor estipulado máximoA50
● com AC-51 Valor estipuladoA50
● mínimomA500
Tensão de serviço com AC
● a 50 Hz Valor estipuladoV48 ... 460
● a 60 Hz Valor estipuladoV48 ... 460
Área de trabalho referente à tensão de serviço com AC
● a 50 HzV40 ... 506
● a 60 HzV40 ... 506
Frequência de funcionamento Valor estipuladoHz50 ... 60
tolerância simétrica relativa da frequência de funcionamento%10
Tensão de isolamento Valor estipuladoV600
Parcialidade de tensão no tiristor para contactos principais máximo permitidoV/µs1 000
Tensão de bloqueio no tiristor para contactos principais máximo permitidoV1 200
Corrente inversa do tiristormA10
Derating de temperatura°C40
Potência de perda [W] total típicoW66
Resistência à corrente de choque Valor estipuladoA600
Valor I2t máximoA²·s1 800
Proteção eletrónica de curto-circuito, versão do elemento fusível
Circuito de corrente de comando/ ativação:
Tipo de tensão da tensão de alimentação de comandoCC
Tensão de alimentação de comando 1
● com DC
— Valor inicial estipuladoV15
— Valor final estipuladoV24
Tensão de alimentação de comando
● com DC Valor final para detecção de sinal<0>V5
tolerância simétrica relativa da frequência da tensão de alimentação%10
Corrente de comando
● em tensão de alimentação de comando mínima
— com DCmA2
● com DC Valor estipuladomA15
Montagem/ Fixação/ Dimensões:
Tipo de fixaçãofixação de parafusos
Tipo de fixação Montagem em sérieSim
Versão da rosca do parafuso para a fixação do meio de produçãoM4
Binário de aperto do parafuso para a fixação do meio de produçãoN·m1,5
Larguramm45
Alturamm58
Profundidademm48
Conexões/terminais:
Execução da ligação eléctrica para circuito principalligação aparafusada
Versão da rosca do parafuso de ligação para contactos principaisM4
Binário de aperto para contactos principais no caso de ligação com parafuso
● mínimoN·m2
● máximoN·m2,5
Binário de aperto [lbf·in] para contactos principais no caso de ligação com parafuso
● mínimolbf·in7
● máximolbf·in10,3
Tipo de secções transversais dos condutores conectáveis
● para contactos principais
— unifilar2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
— de fio fino
— com tratamento de terminal de fio2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
● nos cabos AWG
— para contactos principais2x (14 ... 10)
— para contactos auxiliares e de comando1x (AWG 20 ... 12)
● para contactos auxiliares e de comando
— unifilar1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— de fio fino
— com tratamento de terminal de fio1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— sem tratamento de terminal de fio1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Secção de condutor conectável
● para contactos principais
— unifilar ou fios múltiplosmm²1,5 ... 6
— de fio fino
— com tratamento de terminal de fiomm²1 ... 10
● para contactos auxiliares e de comando
— unifilarmm²0,5 ... 2,5
— de fio fino
— com tratamento de terminal de fiomm²0,5 ... 2,5
— sem tratamento de terminal de fiomm²0,5 ... 2,5
Número AWG como secção de condutor conectável codificada
● para contactos principais14 ... 10
● para contactos auxiliares e de comando20 ... 12
Execução da ligação eléctrica para circuito de corrente auxiliar e de controloligação aparafusada
Versão da rosca do parafuso de ligação dos contactos auxiliares e de comandoM3
Comprimento de descarnagem do cabo
● para contactos principaismm10
● para contactos auxiliares e de comandomm7
Binário de aperto para contactos auxiliares e de comando no caso de ligação com parafusoN·m0,5 ... 0,6
Binário de aperto [lbf·in] para contactos auxiliares e de comando no caso de ligação com parafusolbf·in4,5 ... 5,3
