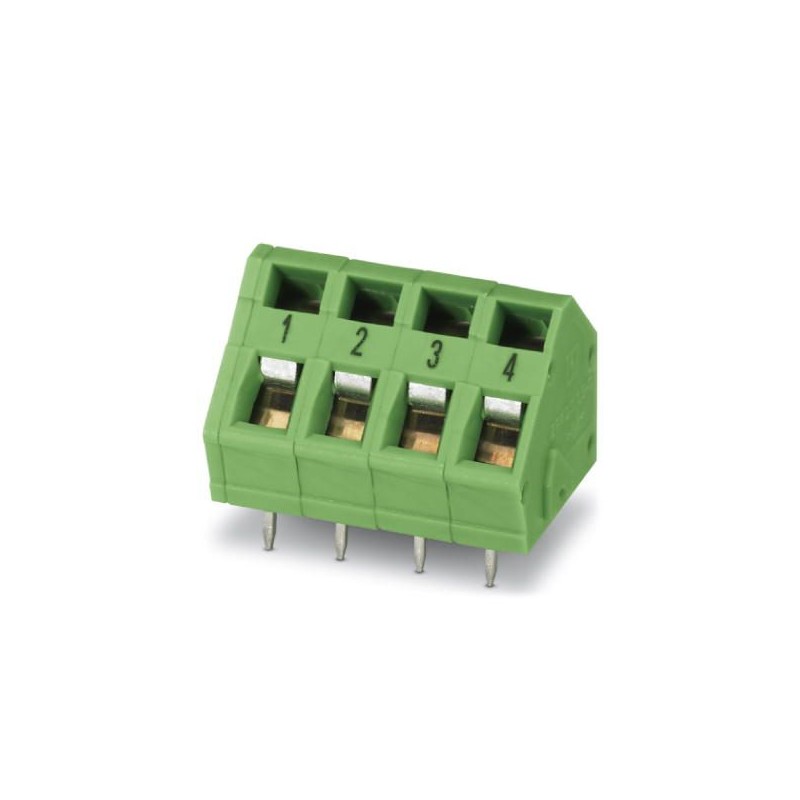

ZFKDSA 1,5C-5,0- 4-EXPROFINET1 1033571 PHOENIX CONTACT Borne de placa de circuito impresso
ZFKDSA 1,5C-5,0-4-EXPROFINET1
1033571
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Bloco de terminais de placa de circuito impresso, corrente nominal: 16 A, seção transversal nominal: 1,5 mm², número de potenciais: 4, número de linhas: 1, número de pólos por linha: 4, família de artigos: ZFKDS(A) 1.5C-EX PROFINET, passo: 5 mm, tipo de conexão: Conexão por mola, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 45 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, número de pinos de soldadura por potencial: 2, tipo de embalagem: em caixa. O bloco de terminais PCB atende aos requisitos da "Diretriz para PROFINET" em conformidade com CAT5 versão 05/2017
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1033571 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626539430 |
| Peso por unidade (exclusive embalagem) | 4,130 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | ZFKDS(A) 1,5C-EX PROFINET |
| Medida do passo | 5 mm |
| Número de pólos | 4 |
| Tipo de conexão | conexão à mola |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem linear |
| Número de níveis | 1 |
Capacidade de conexão
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Comprimento de decapagem | 7 mm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (10 - 16 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (10 - 16 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Medidas [ l ] | 14,1 mm |
|---|---|
| Largura [ w ] | 21 mm |
| Altura [ h ] | 16,25 mm |
| Medida do passo | 5 mm |
| Altura de construção (altura sem pino de solda) | 12,75 mm |
| Comprimento de pino [P] | 3,5 mm |
| Distância de pinos | 5,08 mm |
| Medidas do pino | 0,7 x 0,7 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,1 mm |
|---|---|
| Distância de pinos | 5,08 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
