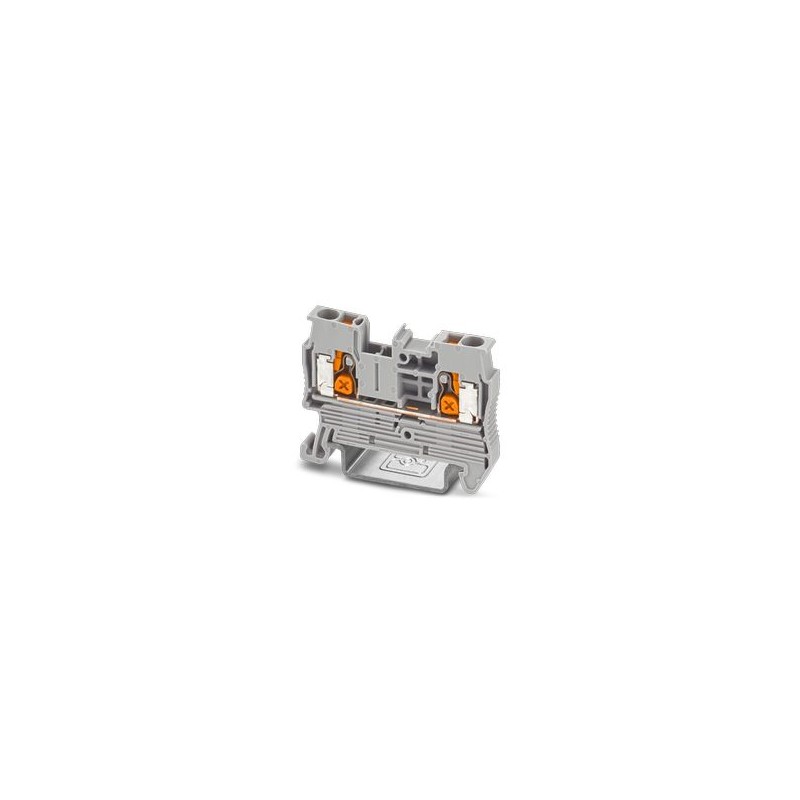

XT 2,5 1343106 PHOENIX CONTACT Terminal de passagem, tensão nominal: 800 V, corrente nominal: 24 A, número d.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XT 2,5 1343106 PHOENIX CONTACT Terminal de passagem, tensão nominal: 800 V, corrente nominal: 24 A, número d..

XT 2,5

1343106

PHOENIX_CONTACT

50

Terminal de passagem, tensão nominal: 800 V, corrente nominal: 24 A, número de ligações: 2, número de polos: 1, tipo de ligação: Ligação Push-X, Secção de dimensionamento: 2,5 mm², secção de montagem: 0,5 mm² - 4 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: cinzento

Terminal de alimentação, tensão nominal: 800 V, corrente nominal: 24 A, número de conexões: 2, número de polos: 1, tipo de conexão: conexão Push-X, seção de dimensionamento: 2,5 mm², seção transversal: 0,5 mm² - 4 mm², tipo de instalação: NS 35/7,5, NS 35/15, cor: cinza

Feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-X-connection, Rated cross section: 2.5 mm2, cross section: 0.5 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $67.77
Preço unitário: $1.36
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeFeed-through terminal block
Number of positions1
Area of applicationRailway industry
Machine building
Plant engineering
Process industry
Number of connections2
Number of rows1
Potentials1
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Rated surge voltage8 kV
Maximum power dissipation for nominal condition0.77 W
Connection data
Number of connections per level2
Nominal cross section2.5 mm²
Cross section AWG(converted acc. to IEC)
Stripping length10 mm ... 12 mm
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid0.5 mm² ... 4 mm²
Cross section AWG20 ... 12 (converted acc. to IEC)
Conductor cross section flexible0.75 mm² ... 4 mm²
Conductor cross section, flexible [AWG]18 ... 12 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.5 mm² ... 2.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.5 mm² ... 2.5 mm²
Nominal current24 A
Maximum load current27 A (with 4 mm² conductor cross section, rigid)
Nominal voltage800 V
Nominal cross section2.5 mm²
Dimensions
Width5.2 mm
End cover width2.2 mm
Height48.6 mm
Depth35.3 mm
Depth on NS 35/7,536.8 mm
Depth on NS 35/1544.3 mm
Material specifications
Colorgray
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Electrical tests
Surge voltage test
Test voltage setpoint9.8 kV
ResultTest passed
Temperature-rise test
Requirement temperature-rise testIncrease in temperature ≤ 45 K
ResultTest passed
Short-time withstand current 2.5 mm²0.3 kA
ResultTest passed
Power-frequency withstand voltage
Test voltage setpoint2 kV
ResultTest passed
Mechanical properties
Mechanical data
Open side panelYes
Mechanical tests
Mechanical strength
ResultTest passed
Attachment on the carrier
DIN rail/fixing supportNS 35
ResultTest passed
Test for conductor damage and slackening
Rotation speed9 rpm
Revolutions135
Conductor cross section/weight0.5 mm² / 0.3 kg
2.5 mm² / 0.7 kg
4 mm² / 0.9 kg
ResultTest passed
Environmental and real-life conditions
Aging
Temperature cycles192
192
ResultTest passed
Test passed
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2022-06
SpectrumService life test category 2, bogie-mounted
Frequencyf1= 5 Hz to f2= 250 Hz
ASD level6.12 (m/s²)²/Hz
Acceleration3.12g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2022-06
Pulse shapeHalf-sine
Acceleration30g
Shock duration18 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
Mounting
Mounting typeNS 35/7,5
NS 35/15

ETIM for 1343106 Bloco de terminais (EC000897)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.75 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.5 mm²
Secção da ligação de cabo rígido (EF007337) 0.5 mm²
Corrente nominal especificada In (EF008250) 24 A
Tensão especificada de funcionamento (EF000228) 800 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 2
Adequado para material condutor (EF012572) Alumínio/cobre
Método de montagem (EF000003) Perfil DIN 35 mm
Material do corpo isolante (EF007543) Outro
Temperatura de operação (EF002393) -60 °C
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 5.2 mm
Altura (EF000040) 48.6 mm
Profundidade (EF000049) 35.3 mm
Placa de fecho necessária (EF002525) Sim
Cor (EF000007) Cinzento
Níveis ligados internamente (EF002661) Sim
