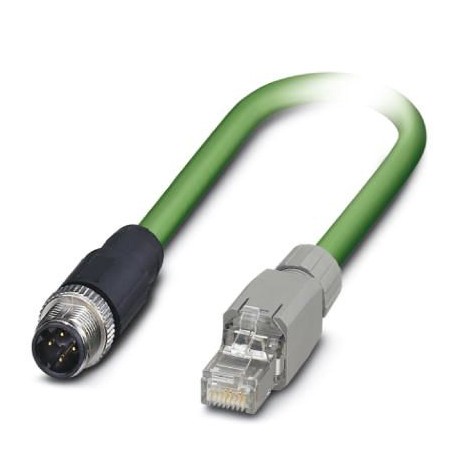

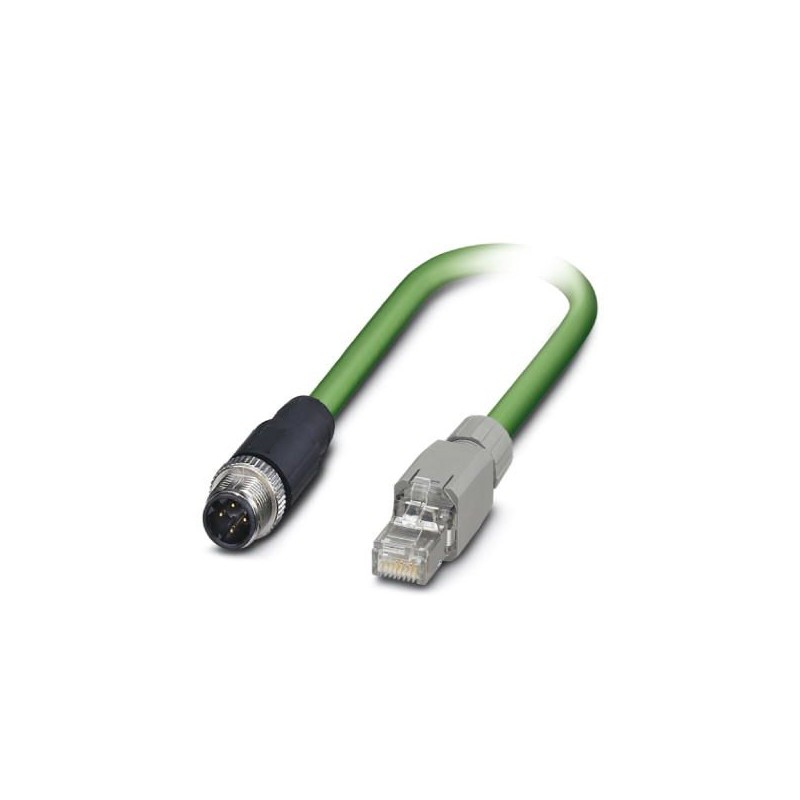

VS-M12MS-IP20-93B-LI/3,0 1403496 PHOENIX CONTACT Cabo de rede
NBC-M12MSD/ 3,0-93B/R4AQ
1403496
PHOENIX_CONTACT
Cabo de rede
Cabos / Condutores > Cabo de dados
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1403496 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4046356656160 |
| Peso por unidade (exclusive embalagem) | 226,200 GRM |
| Número do imposto alfandegário | 85444210 |
| País de origem | PL (Polônia) |
Características mecânicas
| Número de pólos | 4 |
|---|---|
| Blindado | sim |
| Ciclos de encaixe | ≥ 100 |
| Diâmetro do cabo | 6,50 mm |
| Saída de cabo | reto |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Comprimento de cabo | 3 m |
| Quantidade de saídas de cabos | 1 |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Cabo, disposição fixa) |
|---|---|
| -5 °C ... 50 °C (Cabo, disposição móvel) | |
| Grau de proteção | IP65 (Conector M12) |
| IP20 (Conectores de encaixe RJ45) |
Dados de material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Revestimento externo, material | PVC |
| Revestimento externo, cor | verde RAL 6018 |
Características do cabo
| Tipo de cabo | PVC flexível PROFINET CAT5 |
|---|---|
| Código de cabo | 2YY(ST)CY |
| Estilo UL AWM | 21694 |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,55 mm |
| Diâmetro externo do cabo | 6,5 mm ±0,2 mm |
| Cores de condutor | branco, amarelo, azul, laranja |
| Revestimento externo, cor | verde RAL 6018 |
| Meio de transmissão | Cobre |
| Resistência de isolação | ≥ 500 MΩ*km |
| Impedância característica | 100 Ω ±15 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (com 4 MHz) | |
| 70 dB (com 10 MHz) | |
| 65 dB (com 16 MHz) | |
| 63 dB (com 20 MHz) | |
| 60 dB (com 31,25 MHz) | |
| 55 dB (com 62,5 MHz) | |
| 50 dB (com 100 MHz) | |
| Atenuação de onda | 2,1 dB (com 1 MHz) |
| 4 dB (com 4 MHz) | |
| 6,3 dB (com 10 MHz) | |
| 8 dB (com 16 MHz) | |
| 9 dB (com 20 MHz) | |
| 11,4 dB (com 31,25 MHz) | |
| 16,5 dB (com 62,5 MHz) | |
| 21,3 dB (com 100 MHz) | |
| Velocidade de sinal | 0,66 c |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 20,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | 600 V |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 85 % |
| Revestimento externo, material | PVC |
| Material do revestimento interno | PVC |
| Material isolante do condutor | PE |
| Material de condutor | Cabos de Cu galvanizados |
| Peso do cabo | 67 kg/km |
| Raio de flexão mínimo, de posição fixa | 3 x D |
| Raio de flexão mínimo, de posição flexível | 7 x D |
| Anti-inflamabilidade | conforme UL 1685 (CSA FT 4) |
| Resistência ao óleo | resistência ao óleo condicionada |
| Outras resistências | resistente a UV conforme UL 1581, seção 1200 |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
| -40 °C ... 70 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
