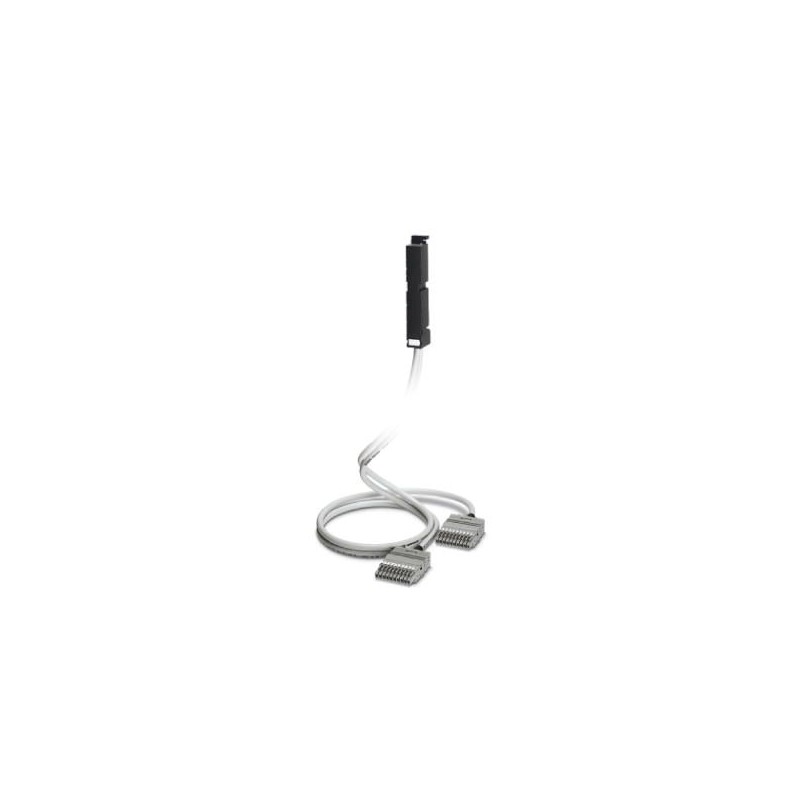

VIP-PA-PWR/2X10COMBI/ 2,0M/S7 2904716 PHOENIX CONTACT Adaptador frontal
VIP-PA-PWR/2X10COMBI/ 2,0M/S7
2904716
PHOENIX_CONTACT
Adaptador frontal
Cabeamento de energia VIP, adaptador frontal universal para conexão a todos os módulos de E/S SIMATIC S7-300 de 20 pinos comuns, através de dois cabos com conector COMBI de 10 pinos, passo: 5,2 mm, comprimento do cabo: 2 m
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904716 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 497 (C-5-2017) |
| GTIN | 4046356881821 |
| Peso por unidade (exclusive embalagem) | 723,200 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 80 °C |
Geral
| Tensão operacional máx. admissível | 250 V AC/DC |
|---|---|
| Máx. corrente admissível | 6 A (por fio individual a 40 °C) |
| 4 A (por fio individual a 60 °C) | |
| Máx. corrente de pico admissível | 20 A (por cabo a 40 °C) |
| 16 A (por cabo a 60 °C) | |
| Posição de montagem | opcional |
| Tipo de operação nominal | 100 % ED |
| Grau de proteção | IP20 |
Dados de conexão 1
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Conexão de encaixe |
| Nota | Plugável em módulos I/O de O20 polos |
Dados de conexão 2
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | Conector de encaixe COMBICON |
| Número de conexões | 2 |
| Número de pólos | 10 |
| Medida do passo | 5,2 mm |
Cabo
| Montagem do condutor: Número de cabos: | 16 |
|---|---|
| Condutor individual, material | Cobre decapado |
| Condutor individual, perfil | 0,5 mm² |
| Diâmetro externo | 9 mm |
| Comprimento de cabo | 2 m |
| Máx. resistência de condutores | ≤ 39 Ω/km |
Comando compatível
| Comando | SIEMENS S7-300 / ET 200 M |
|---|---|
| - Placa E/S adequada | 6ES7 321-1BH02-0AA0 |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH50-0AA0 | |
| 6ES7 321-1CH20-0AA0 | |
| 6ES7 321-1FH00-0AA0 | |
| 6ES7 321-1FF01-0AA0 | |
| 6ES7 322-1FL00-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| 6ES7 322-1FH00-0AA0 | |
| 6ES7 322-1BF01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1CF00-0AA0 | |
| 6ES7 322-1FF01-0AA0 | |
| 6ES7 322-1HH01-0AA0 | |
| 6ES7 322-1HF01-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 327-1BH00-0AB0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 331-7TF01-0AB0 | |
| 6ES7 332-8TF01-0AB0 | |
| 6ES7 336-4GE00-0AB0 |
Normas e disposições
| Conexão conforme norma | CUL |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| IEC 60664 | |
| Tensão de isolamento nominal | 260 V |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027249290eCl@ss 5.127061800eCl@ss 6.027249200eCl@ss 7.027249290eCl@ss 8.027249290eCl@ss 9.027242292
