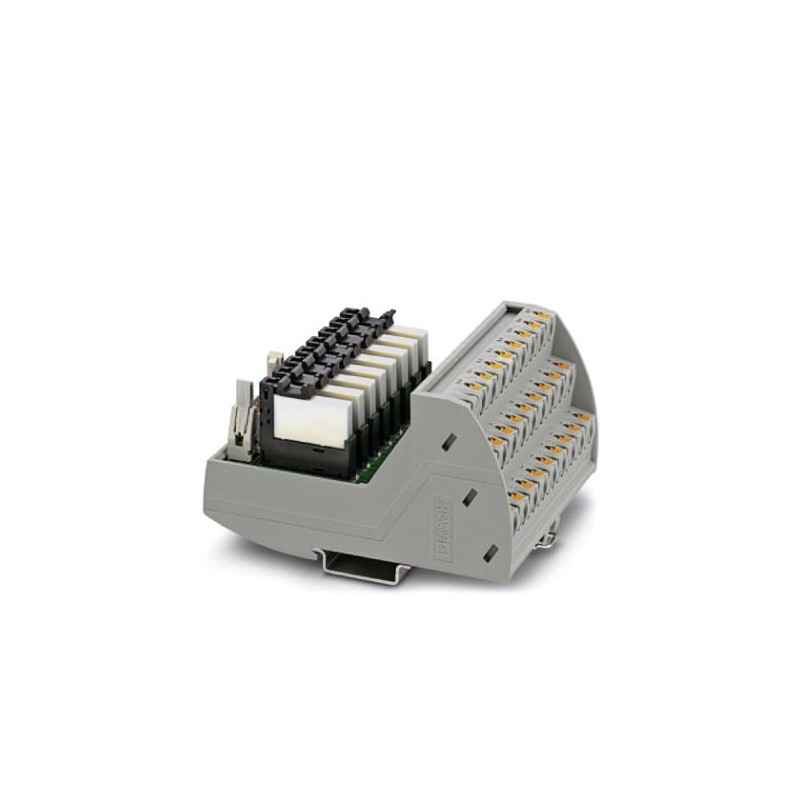

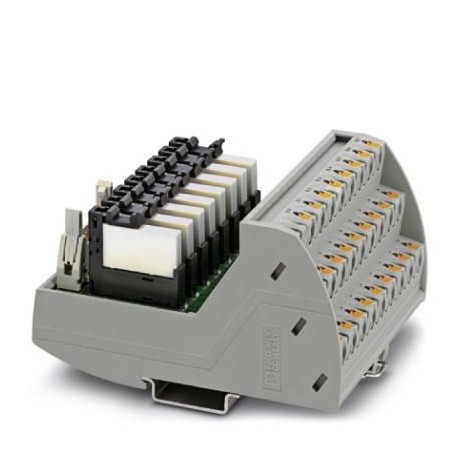

VIP-8RPT-24DC/1AU/DI/PLC 2903600 PHOENIX CONTACT Módulo ativo
VIP-8RPT-24DC/1AU/DI/PLC
2903600
PHOENIX_CONTACT
Módulo ativo
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2903600 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 543 (C-5-2017) |
| GTIN | 4046356948142 |
| Peso por unidade (exclusive embalagem) | 99,990 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Dados de entrada
| Tensão nominal de entrada UN | 24 V DC ±10 % (Alimentação, 2 A ) |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,9 ... 1,1 |
| Típica corrente de entrada com UN | 9 mA (por canal) |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Denominação de proteção | Diodo supressor |
| Comando / componente de proteção | Diodo supressor |
| Indicação de tensão operacional | LED verde |
| Indicação de estado/Canal | LED amarelo |
Dados de saída
| Versão do contato | 1 elemento de contato |
|---|---|
| Material de contato | AgSnO, ouro endurecido |
| Tensão de comutação máxima | 24 V DC |
| 24 V DC | |
| Tensão de comutação mínima | 100 mV (10 mA) |
| Corrente máx. em regime permanente | 50 mA |
| Corrente de comutação mínima | 1 mA |
| Detecção de falha (ruptura de fio/curto-circuito) | não |
Geral
| Número de canais | 8 |
|---|---|
| Vida útil mecânica | 2x 107ciclos de manobras |
| Modo operacional | 100 % ED |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Cor | cinza |
Dados de conexão Conexão 1
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Régua de pinos IDC/FLK |
| Comprimento de isolamento | 8 mm |
| Número de conexões | 1 |
| Número de pólos | 14 |
| Medida do passo | 2,54 mm |
Dados de conexão Conexão 2
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
| Número de pólos | 14 |
Comando compatível
| Respectivo comando | ALLEN-BRADLEY ControlLogix |
|---|---|
| Respectiva placa E/S | 1756-IB32 |
| 1756-IN16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| Respectivo comando | ALLEN-BRADLEY PLC 5 |
| Respectiva placa E/S | 1771 IBN |
| 1771 OBN | |
| Respectivo comando | ALLEN-BRADLEY SLC 500 |
| Respectiva placa E/S | 1746 OB16 |
| 1746 OV16 | |
| 1746 OG16 | |
| 1746 IA16 | |
| 1746 IB16 | |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IV16 | |
| 1746 ITV16 | |
| 1746 IG16 | |
| 1746 OB 32 | |
| 1746 OV 32 | |
| 1746 IB 32 | |
| 1746 IV 32 | |
| Respectivo comando | GE-FANUC 90-30 |
| Respectiva placa E/S | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| IC693 MDL732 | |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| Respectivo comando | GE-FANUC RX3i |
| Respectiva placa E/S | IC694MDL754 |
| IC694MDL660 | |
| Respectivo comando | HONEYWELL Experion PKS C200 |
| Respectiva placa E/S | TC-IDD 321 |
| TC-ODD 321 | |
| Respectivo comando | MITSUBISHI MELSEC L |
| Respectiva placa E/S | LX41C4 |
| LX42C4 | |
| LY41NT1P | |
| LY42NT1P | |
| LY41PT1P | |
| LY42PT1P | |
| Respectivo comando | MITSUBISHI MELSEC Q |
| Respectiva placa E/S | QX81 |
| QY81P | |
| QX41 | |
| QX41-S1 | |
| QX42 | |
| QX42-S1 | |
| QX71 | |
| QX72 | |
| QY41P | |
| QY42P | |
| QY71 | |
| QH42P | |
| QX82 | |
| QX82-S1 | |
| QY82P | |
| Respectivo comando | SIEMENS S7-1500 |
| Respectiva placa E/S | 6ES7 521-1BH00-0AB0 |
| 6ES7 521-1BH50-0AA0 | |
| 6ES7 521-1BL00-0AB0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903600-VIP-8RPT-24DC/1AU/DI/PLC | 125 Kbytes |
|
