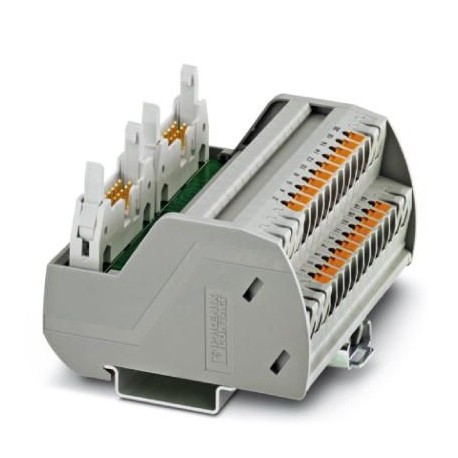

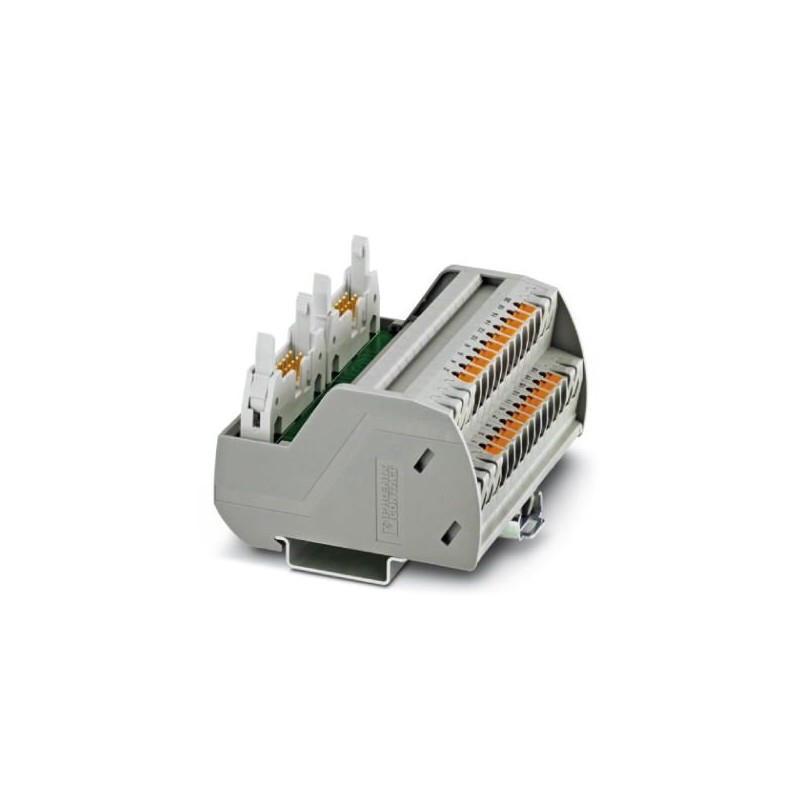

VIP-2/PT/2FLK14 (1-20) /S7 2903802 PHOENIX CONTACT Módulo passivo
VIP-2/PT/2FLK14 (1-20) /S7
2903802
PHOENIX_CONTACT
Módulo passivo
Módulo de interconexão VARIOFACE para Siemens SIMATIC® S7-300, para até 16 canais com marcação específica® SIMATIC (1-20), conexão push-in, largura do módulo: 82,5 mm
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2903802 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 509 (C-5-2017) |
| GTIN | 4046356796767 |
| Peso por unidade (exclusive embalagem) | 140,000 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | US (Estados Unidos) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Geral
| Tensão operacional máx. admissível | 60 V AC/DC |
|---|---|
| Corrente máx. admissível (por derivação) | 1 A |
| Número de pólos | 14 |
| Indicação de estado | Não |
| Posição de montagem | opcional |
Dados de conexão Conexão 1
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
Dados de conexão Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Régua de pinos IDC/FLK |
| Número de conexões | 2 |
| Número de pólos | 14 |
| Medida do passo | 2,54 mm |
Comando compatível
| Comando | GE-FANUC 90-30 |
|---|---|
| - Placa E/S adequada | IC693 MDL732 |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| IC693 ALG220 | |
| IC693 ALG221 | |
| IC693 ALG222 | |
| IC693 ALG223 | |
| IC693 ALG390 | |
| IC693 ALG391 | |
| IC693 ALG392 | |
| IC693 ALG442 | |
| Comando | SIEMENS S7-300 / ET 200 M |
| - Placa E/S adequada | 6ES7 321-1BH02-0AA0 |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 321-1BH50-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 322-8BH01-0AB0 | |
| 6ES7 322-8BH10-0AB0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 326-1BK02-0AB0 | |
| 6ES7 326-1RF00-0AB0 | |
| 6ES7 331-1KF01-0AB0 | |
| 6ES7 331-1KF02-0AB0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 331-7TF01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 332-8TF01-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| 6ES7 336-1HE00-0AB0 | |
| 6ES7 336-4GE00-0AB0 | |
| 6ES7 338-4BC01-0AB0 | |
| 6ES7 350-1AH03-0AE0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 351-1AH01-0AE0 | |
| 6ES7 352-1AH02-0AE0 | |
| 6ES7 353-1AH01-0AE0 | |
| 6ES7 354-1AH01-0AE0 | |
| 6ES7 355-0VH10-0AE0 | |
| 6ES7 355-1VH10-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| CPU 313C | |
| CPU 313C-2DP | |
| CPU 313C-2PtP | |
| CPU 314C-2DP | |
| CPU 314C-2PtP |
Normas e disposições
| Conexão conforme norma | CSA |
|---|---|
| Normas / Determinações | IEC 60664 |
| DIN EN 50178 | |
| Tensão de teste | 0,6 kV |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Tipo de conexão elétrica, do lado do campo (EF005525) | Conexão por terminal de mola |
| Tipo de conexão elétrica, lado do controlo (EF008549) | Terminal de lâmina |
| Número de polos (EF001391) | 14 |
| Tensão especificada de funcionamento (EF000228) | 25 V |
| Corrente nominal especificada (EF000227) | 1 A |
| Profundidade (EF000049) | 56 mm |
| Largura (EF000008) | 82.5 mm |
| Altura (EF000040) | 72.1 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2903802-VIP-2/PT/2FLK14 (1-20) /S7 | 119 Kbytes |
|
