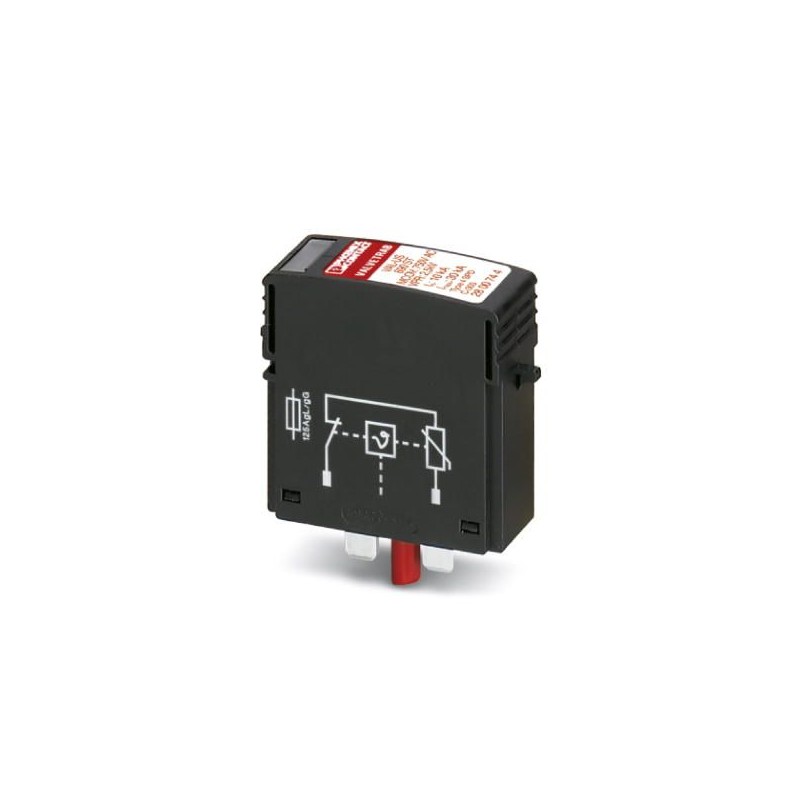

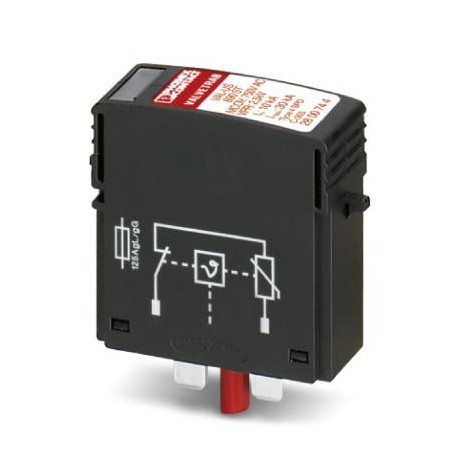

VAL-US 690 ST 2800744 PHOENIX CONTACT Plugue para proteção contra surtos tipo 2
VAL-US 690 ST
2800744
PHOENIX_CONTACT
Plugue para proteção contra surtos tipo 2
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2800744 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356641944 |
| Peso por unidade (exclusive embalagem) | 60,380 GRM |
| Número do imposto alfandegário | 85363090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Circuitos de proteção | L-PE |
| L-PEN | |
| Tipo de montagem | na base |
| Cor | preto RAL 9005 |
| Material caixa | PA 6.6 |
| Grau de impurezas | 2 |
| Distância a peças ativar e aterradas | 8 mm |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Conector |
| Número de pólos | 1 |
| Sinalização de proteção contra surtos com defeito | óptico |
Outras descrições
| Nota | Para a utilização em todos os sistemas de baixa tensão entre L-N e L-PEN. Utilizar apenas em sistemas IT entre L-PE se o corpo dos componentes operacionais do sistema de baixa tensão estiver conectado ao sistema de aterramento da estação transformadora. (aterramento conjunto da estação transformadora HV e o corpo do sistema de consumo LV. RE= RAconforme IEC 60364-4-442 / VDE 0100-442 Figura 44D / Exemplo a) |
|---|
Circuito de proteção
| Tensão nominal UN | 554/960 V AC (TN) |
|---|---|
| 690 V AC (IT) | |
| Freqüência nominal fN | 60 Hz (50 Hz) |
| Máxima tensão contínua UC | 760 V AC |
| Corrente do condutor de proteção IPE | ≤ 0,5 mA |
| Consumo de potência standby PC | ≤ 400 mVA |
| Corrente de pico nominal In(8/20)µs | 15 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 30 kA |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up | ≤ 2,9 kV |
| Tensão residual Ures | ≤ 2,9 kV (com In) |
| ≤ 2,7 kV (com 10 kA) | |
| ≤ 2,5 kV (com 5 kA) | |
| ≤ 2,3 kV (com 3 kA) | |
| Reação TOV com UT | 1000 V AC (5 s / withstand mode) |
| 1056 V AC (120 min / safe failure mode) | |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 100 A (gG) |
Especificações UL
| Tipo SPD | 4CA |
|---|---|
| Tensão contínua máxima MCOV (L-N) | 750 V AC |
| Tensão nominal | 690 V AC |
| Circuitos de proteção | L-N |
| Sistema de distribuição de energia | Single phase |
| Frequência nominal | 50/60 Hz |
| Tensão de limitação medida MLV (L-N) | 2700 V |
| Corrente nominal de descarga In(L-N) | 10 kA |
Classificações
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
