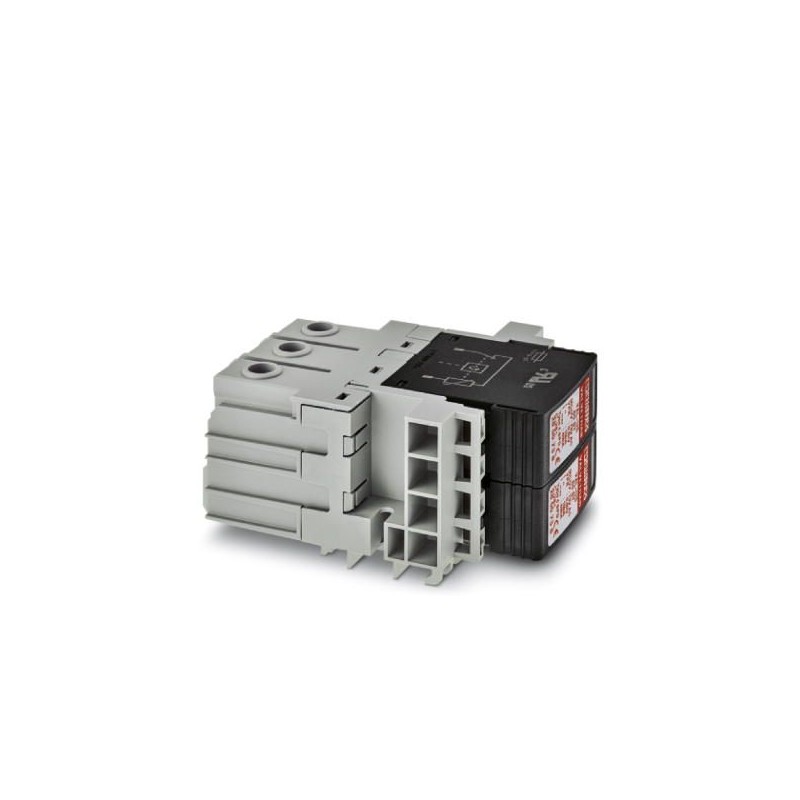

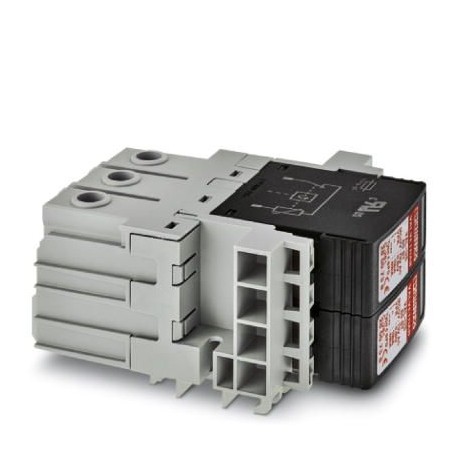

VAL-US 60/2+0/1U/FM 2907043 PHOENIX CONTACT Protetor contra sobretensão tipo 2
VAL-US 60/2+0/1U/FM
2907043
PHOENIX_CONTACT
Protetor contra sobretensão tipo 2
Dispositivo universal de proteção contra sobretensão e corrente de raio equipado com varistores para aplicações de 48–60 V DC com dois condutores e aterramento, com contato de indicação remota
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2907043 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626248981 |
| Peso por unidade (exclusive embalagem) | 222,222 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 7,5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | TN-S |
| Circuitos de proteção | L-PE |
| N-PE | |
| Tipo de montagem | Montagem em painel frontal |
| Cor | cinza |
| Material caixa | PA 6.6 |
| PBT | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
Outras descrições
| Nota | Para montagem em uma caixa à prova de contato. Para aplicativos com UC> 500 V é necessário respeitar distâncias laterais e distâncias na área de conexão de, no mínimo, 5 mm entre diferentes peças ativas, inclusive peças com ligação à terra. |
|---|
Circuito de proteção
| Tensão nominal UN | -48 V DC ±10 % (RRH) |
|---|---|
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC | 75 V AC |
| 100 V DC | |
| Corrente de carga nominal IL | 80 A |
| Corrente do condutor de proteção IPE | ≤ 0,45 mA |
| Consumo de potência standby PC | ≤ 35 mVA |
| Corrente de pico nominal In(8/20)µs | 15 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up | ≤ 0,55 kV |
| Tensão residual Ures | ≤ 0,55 kV (com In) |
| ≤ 0,425 kV (com 10 kA) | |
| ≤ 0,325 kV (com 5 kA) | |
| ≤ 0,275 kV (com 3 kA) | |
| Reação TOV com UT | 100 V AC (5 s / withstand mode) |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A AC (gG - 16 mm²) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 160 A AC (gG) |
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 125 V DC (200 mA DC) | |
| Corrente de operação | 5 mA AC ... 1,5 A |
| 1 A (UL) | |
| 1 A (30 V DC) | |
| Tipo de conexão | Conexão push-in por mola |
| Comprimento de isolamento | 6 mm |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 0,5 mm² |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 0,5 mm² |
| Bitola do condutor AWG | 24 ... 20 (UL) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 2,5 Nm ... 3 Nm |
| 22 lbf-in. ... 26,5 lbf-in. (UL) | |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor flexível mín. | 1,5 mm² |
| Bitola do condutor flexível máx. | 25 mm² |
| Perfil do condutor rígido mín. | 1,5 mm² |
| Perfil do condutor rígido máx. | 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| 10 ... 2 (UL) |
Especificações UL
| Tipo SPD | 4CA |
|---|---|
| Tensão contínua máxima MCOV (L-N) | 75 V AC |
| 100 V DC | |
| Tensão nominal | 60 V DC |
| Circuitos de proteção | N-G |
| L-G | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G |
Indicação UL/sinalização remota
| Tensão operacional | 125 V AC |
|---|---|
| Corrente de operação | 1 A AC |
| Bitola do condutor AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Não |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Sim |
| Esquema de ligação TT (EF009931) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Corrente de descarga nominal (8/20) (EF004214) | 15 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 40 kA |
| Tensão máxima contínua AC (EF004198) | 75 V |
| Nível de proteção L-N (EF004236) | 0.55 kV |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 160 A |
| Proteção de sobreintensidade máx. Ligação em série (fusível) (EF015963) | 80 A |
| Resistência a curto-circuito (Isccr) (EF012627) | 25 kA |
| Fusível de backup integrado (EF008797) | Sim |
| Sem correntes de fuga (EF016002) | Não |
| Com contato de sinalização remota (EF000422) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
