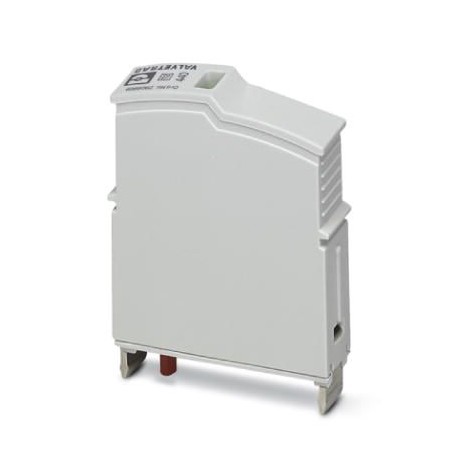

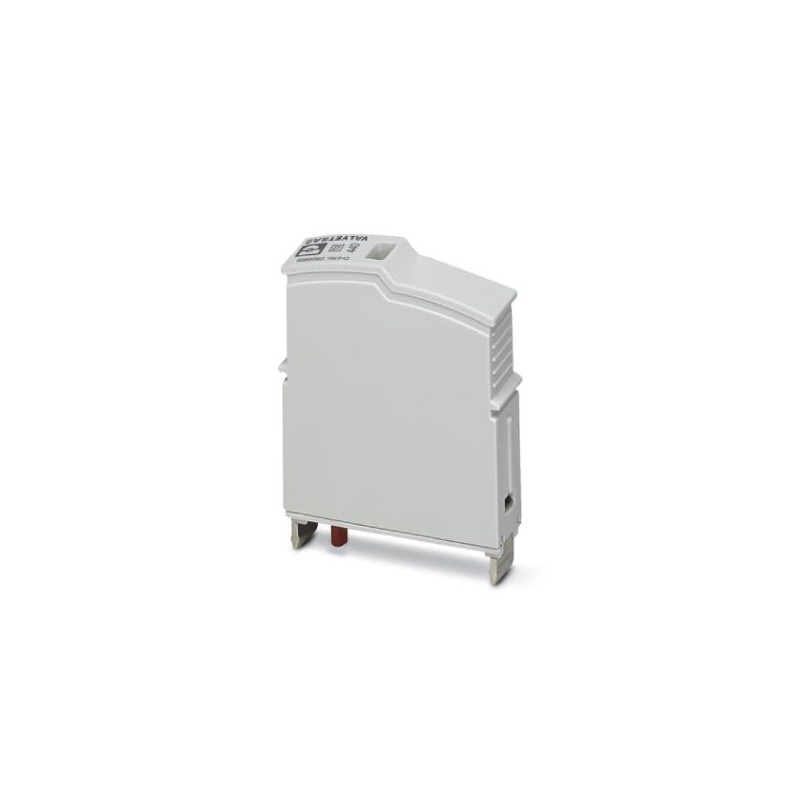

VAL-SEC-T2-440-P 2909969 PHOENIX CONTACT Plugue para proteção contra surtos tipo 2
VAL-SEC-T2-440-P
2909969
PHOENIX_CONTACT
Plugue para proteção contra surtos tipo 2
Conector de substituição para pára-raios da linha de produtos VALVETRAB SEC para caminhos L-N e L-PEN.
Aterramento, proteção contra raios e sobretensões > Acessórios para a engenharia de energia-proteção contra sobretensões
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2909969 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 45 (C-4-2017) |
| GTIN | 4055626409061 |
| Peso por unidade (exclusive embalagem) | 63,420 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | TN |
| TT | |
| Circuitos de proteção | L-N |
| L-PEN | |
| Tipo de montagem | na base |
| Cor | cinza claro RAL 7035 |
| Material caixa | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Conector |
| Número de pólos | 1 |
| Sinalização de proteção contra surtos com defeito | óptico |
Outras descrições
| Nota | Para a utilização em todos os sistemas de baixa tensão entre L-N e L-PEN. Utilizar apenas em sistemas IT entre L-PE se o corpo dos componentes operacionais do sistema de baixa tensão estiver conectado ao sistema de aterramento da estação transformadora. (aterramento conjunto da estação transformadora HV e o corpo do sistema de consumo LV. RE= RAconforme IEC 60364-4-442 / VDE 0100-442 Figura 44D / Exemplo a) |
|---|
Circuito de proteção
| Tensão nominal UN | 400 V AC (TN) |
|---|---|
| 400 V AC (TT) | |
| 400 V AC (IT) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC | 440 V AC |
| Consumo de potência standby PC | ≤ 180 mVA |
| Corrente de pico nominal In(8/20)µs | 20 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Resistência a curto-circuito ISCCR | 25 kA (com fusível de pré-proteção 315 A gG) |
| 50 kA (com fusível de pré-proteção 200 A gG) | |
| Nível de proteção Up | ≤ 1,9 kV |
| Tensão residual Ures | ≤ 1,9 kV (com In) |
| ≤ 1,65 kV (com 10 kA) | |
| ≤ 1,5 kV (com 5 kA) | |
| ≤ 1,45 kV (a 4 kA) | |
| ≤ 1,35 kV (com 2 kA) | |
| Reação TOV com UT | 581 V AC (5 s / withstand mode) |
| 762 V AC (120 min / safe failure mode) | |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 315 A (gG) |
