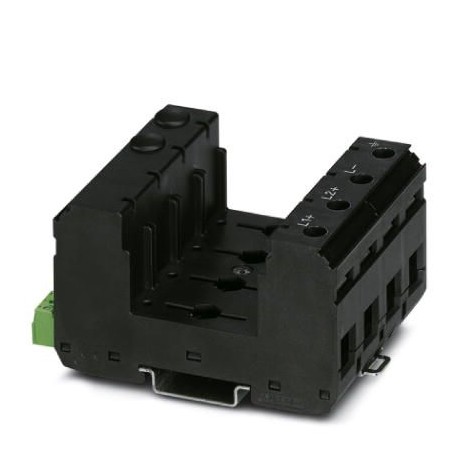

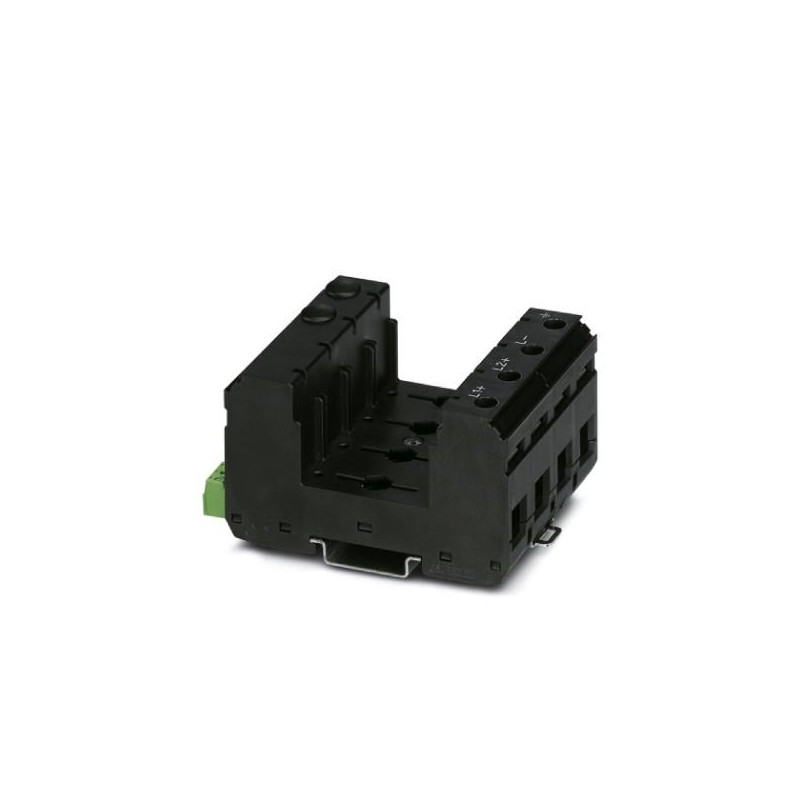

VAL-MS 3+V-BE-FM/10 2908679 PHOENIX CONTACT Base da proteção contra surtos
VAL-MS 3+V-BE-FM/10
2908679
PHOENIX_CONTACT
10
Base da proteção contra surtos
Elemento de base para equipamento de proteção contra surtos, para sistemas CC isolados de 1000V DC, para montagem em trilho, elemento de base de 4 pólos com contato de indicação remota, para proteger duas strings/trackers MMP paralelos.
Aterramento, proteção contra raios e sobretensões > Acessórios para a engenharia de energia-proteção contra sobretensões
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2908679 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626321431 |
| Peso por unidade (exclusive embalagem) | 263,800 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 98,7 mm |
|---|---|
| Largura | 71,2 mm |
| Profundidade | 51,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 4 TE |
Condições ambiente
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 3000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | PV T1 |
|---|---|
| PV T2 | |
| Tipos EN | T2 |
| Comportamento de falha SPD | OCM (Apenas em combinação com VAL-MS...DC-PV-ST) |
| Configuração de conexão | Configuração Y |
| Local de montagem | Interior |
| Acessibilidade | Acessível |
| Local de montagem do dispositivo de separação | Interno |
| Circuitos de proteção | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | preto RAL 9005 |
| Material caixa | PBT |
| Grau de impurezas | 2 |
| Distância a peças ativar e aterradas | 8 mm |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Elemento de base, montagem em trilho de fixação |
| Número de pólos | 3 |
| Sinalização de proteção contra surtos com defeito | Contato de sinalização remota |
Outras descrições
| Nota | O equipamento foi concebido para a montagem à prove de contato com a mão, dentro de uma caixa. Manter entre partes ativas e aterradas uma distância lateral e na área de contato de no mínimo 8 mm. |
|---|
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente de operação | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
| Rosca | M2 |
| Torque de aperto | 0,25 Nm |
| Comprimento de isolamento | 7 mm |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
Classificações
